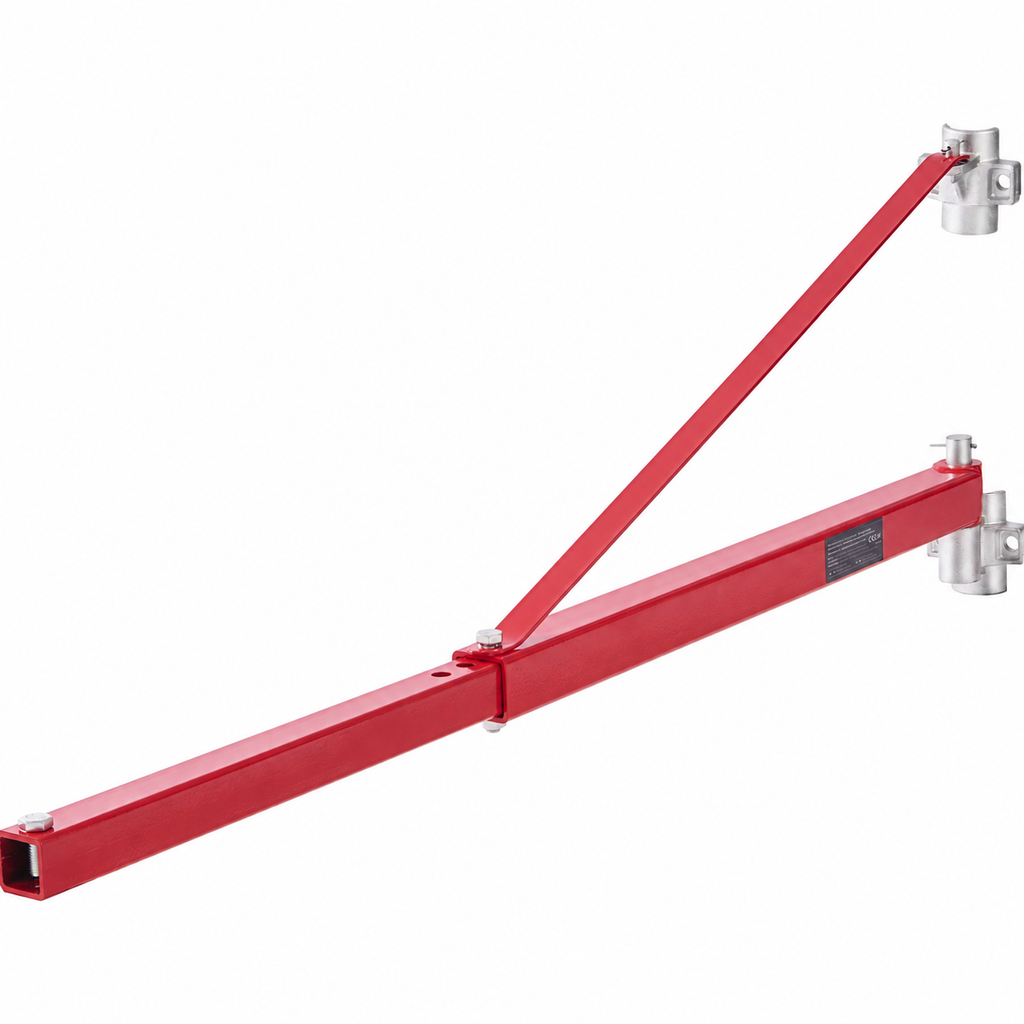

Glavna fotografija nosilca za električno dvigalo 600/300 kg z objemkama, brez navpičnega stebra.
  • Glavna fotografija nosilca za električno dvigalo 600/300 kg z objemkama, brez navpičnega stebra.

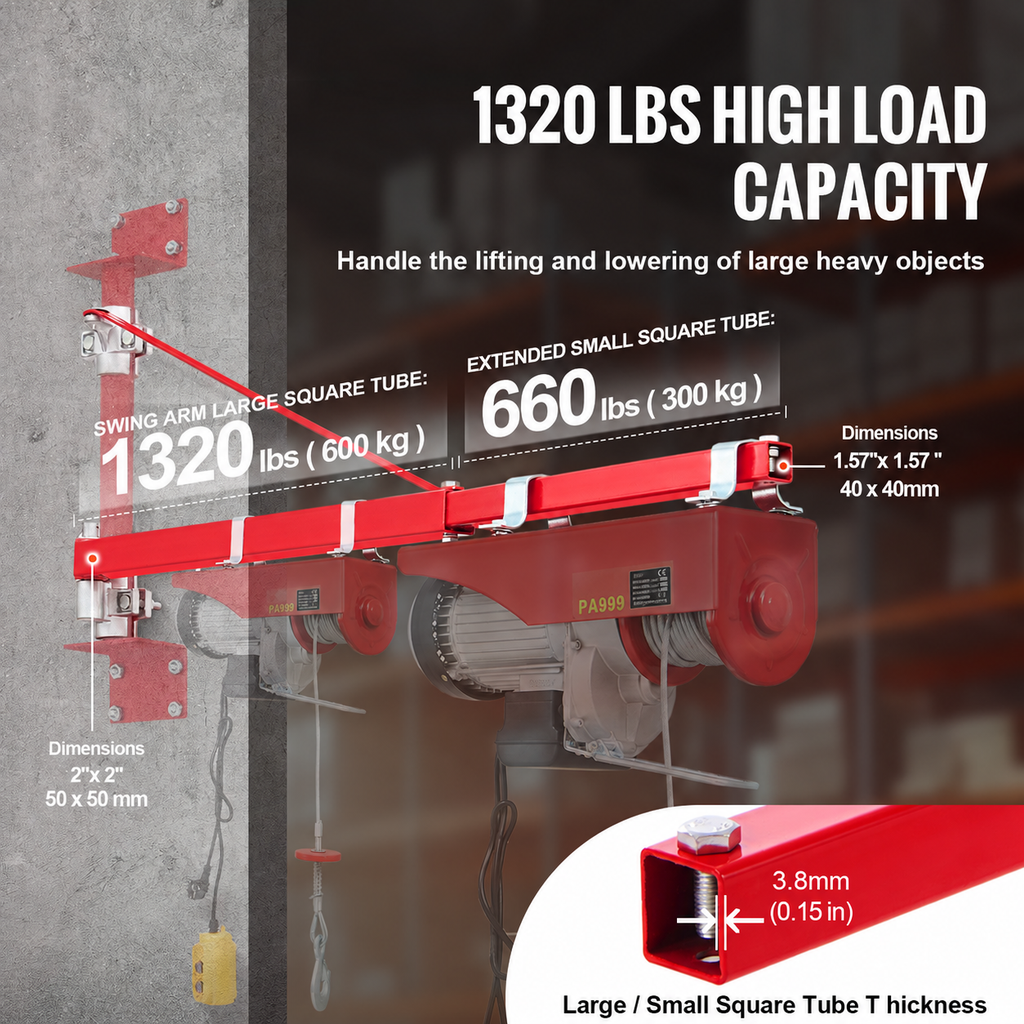

  • Prikaz nosilnosti glavne roke 600 kg in podaljška 300 kg; prikazana dvigalo in steber nista vključena.

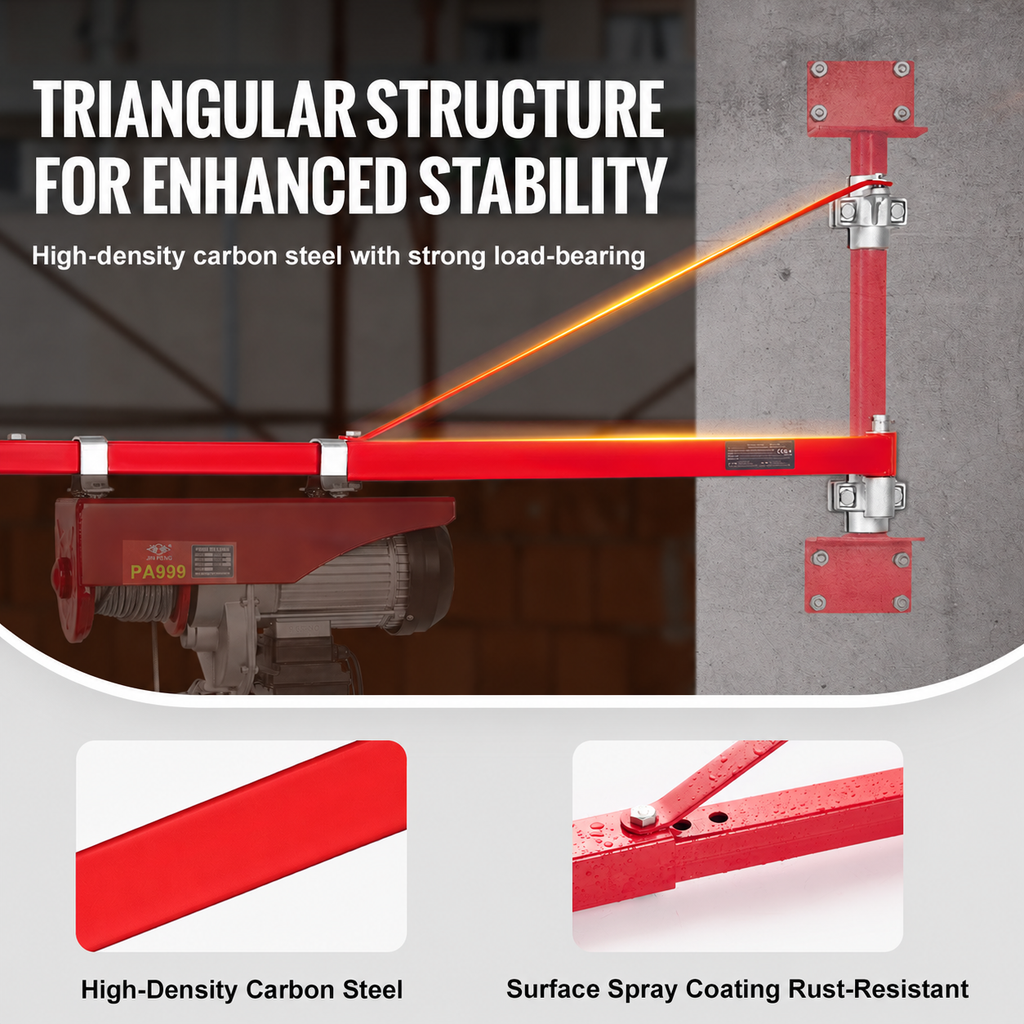

  • Trikotna jeklena konstrukcija nosilca s poševno oporo in podrobnostma premaza; dvigalo in steber nista vključena.

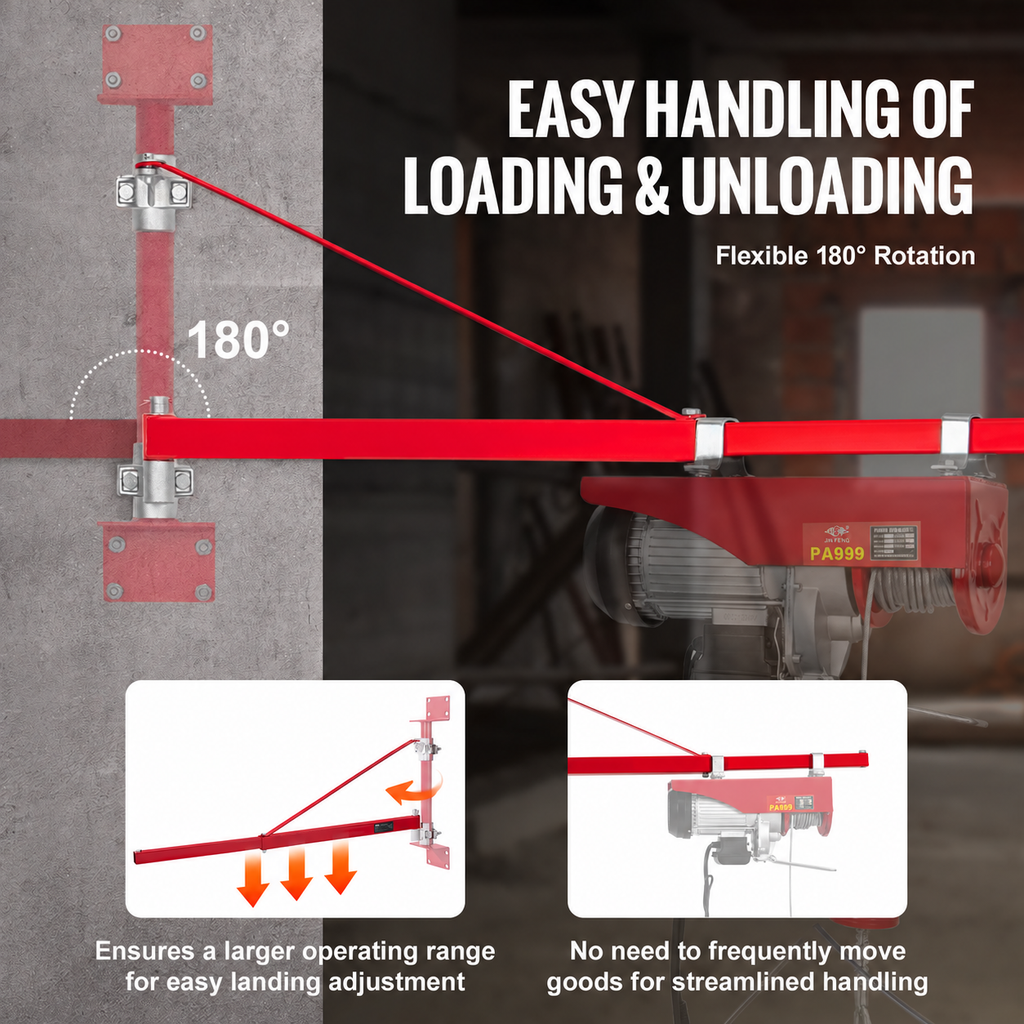

  • Prikaz vrtenja nosilne roke za 180° in območja premikanja; dvigalo in steber nista vključena.

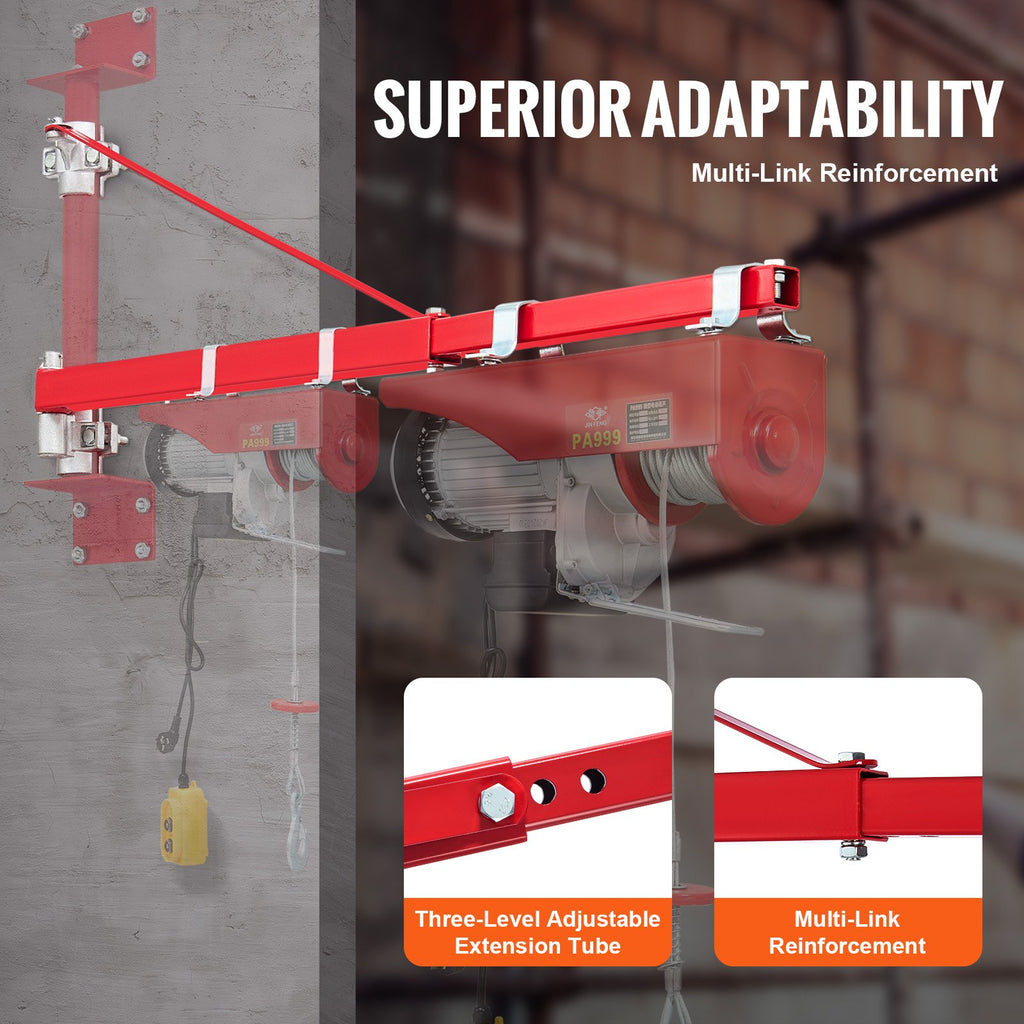

  • Nastavljiv podaljšek s tremi pritrdilnimi luknjami in podrobnostjo vijačnega spoja; dvigalo in steber nista vključena.

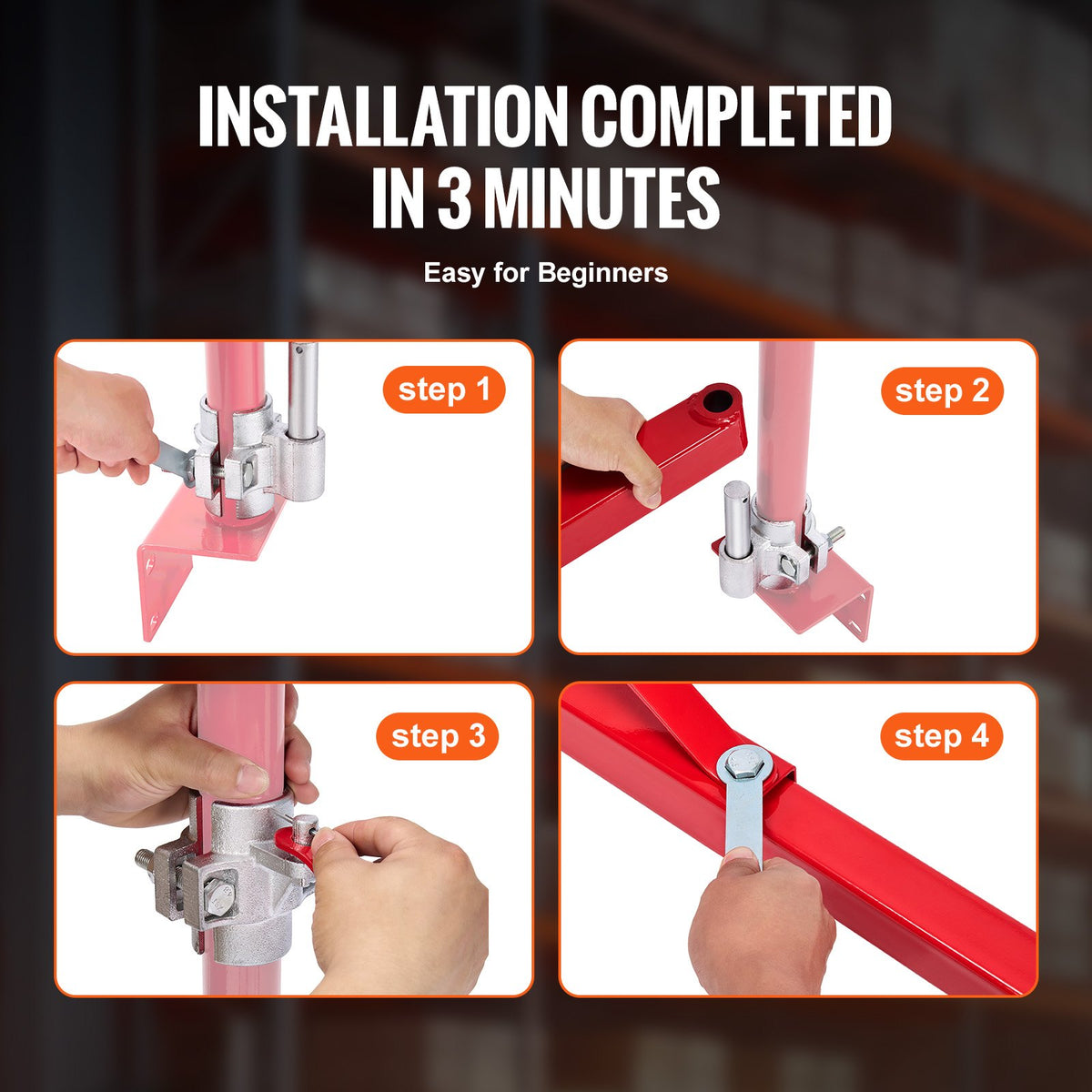

  • Prikaz sestavljanja roke nosilca z objemkama in poševno oporo na stebru, ki ni vključen.

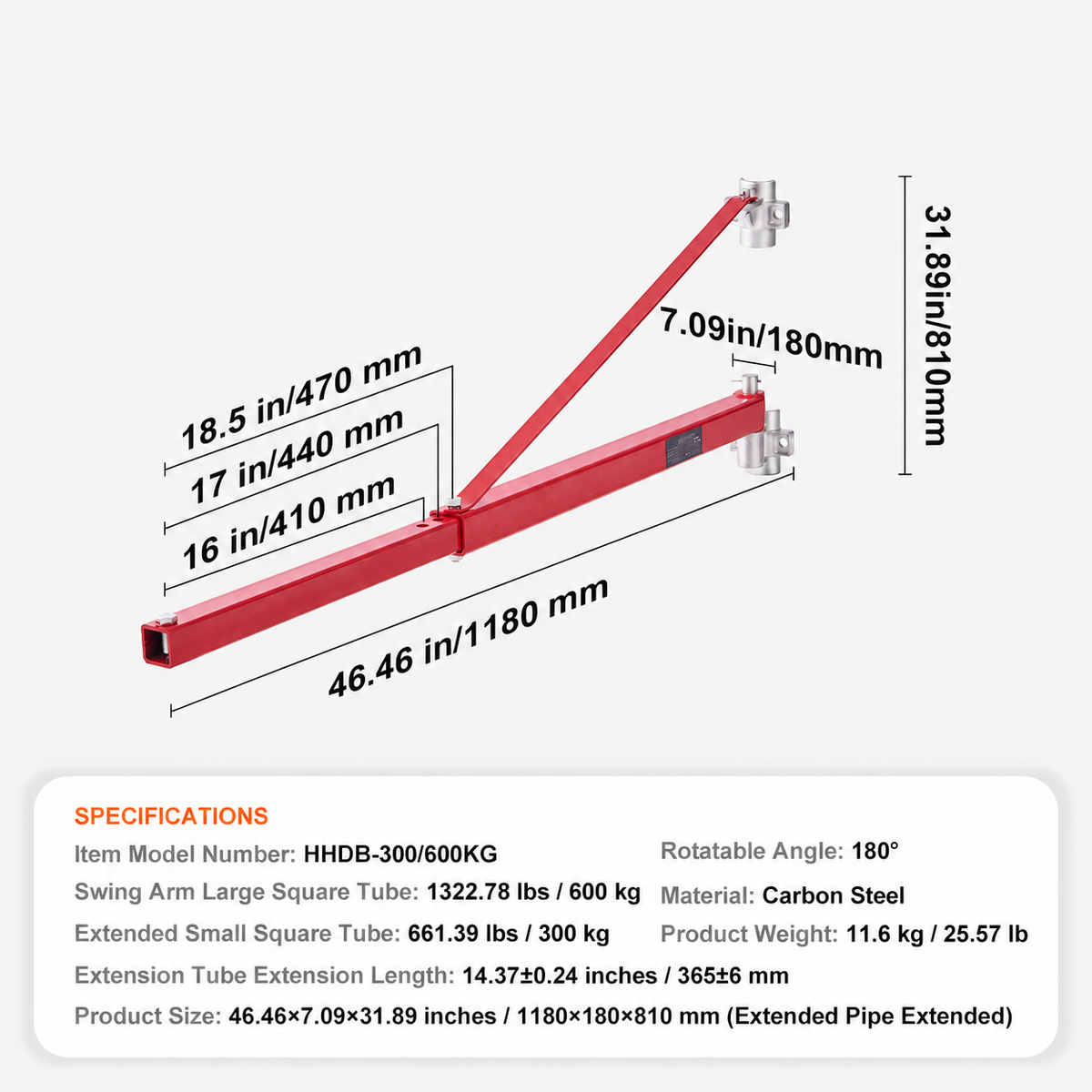

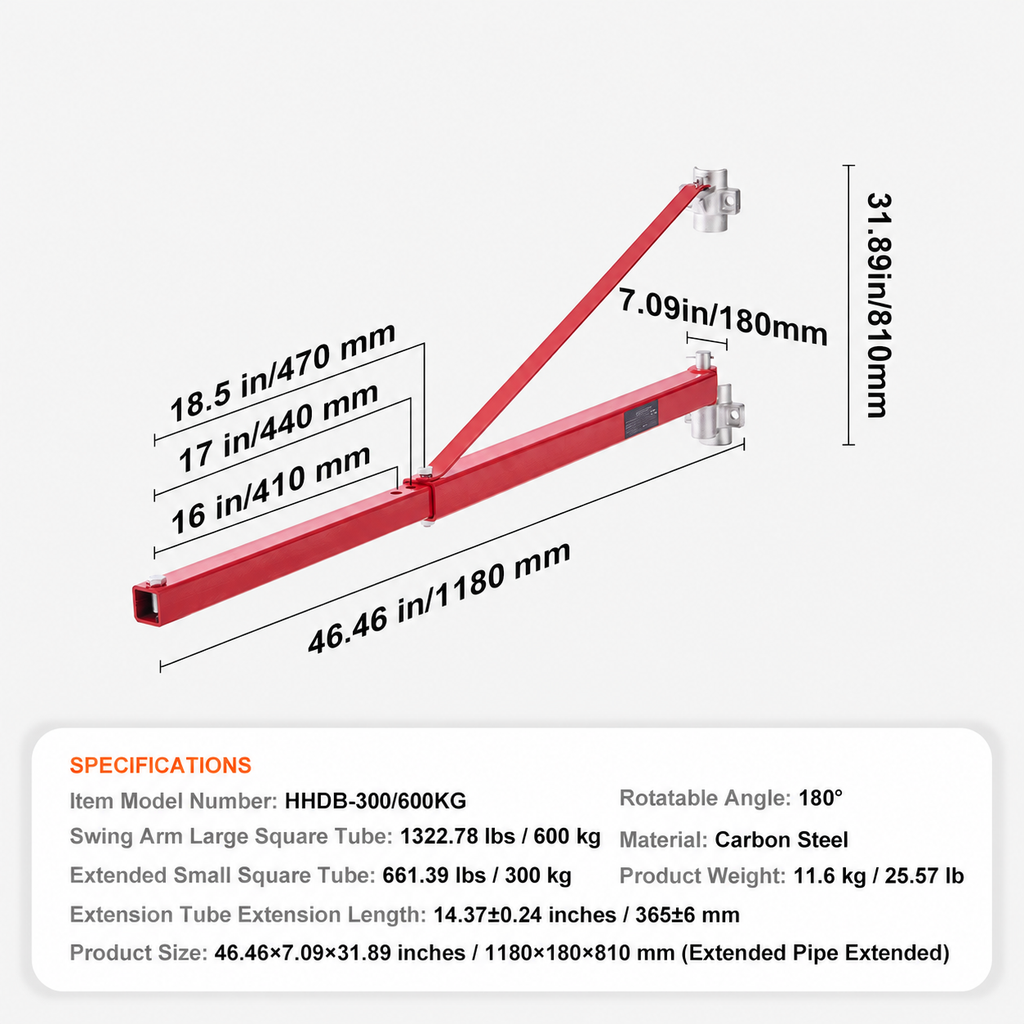

  • Mere nosilca 1180 × 180 × 810 mm ter podatki o nosilnosti, teži in kotu vrtenja.

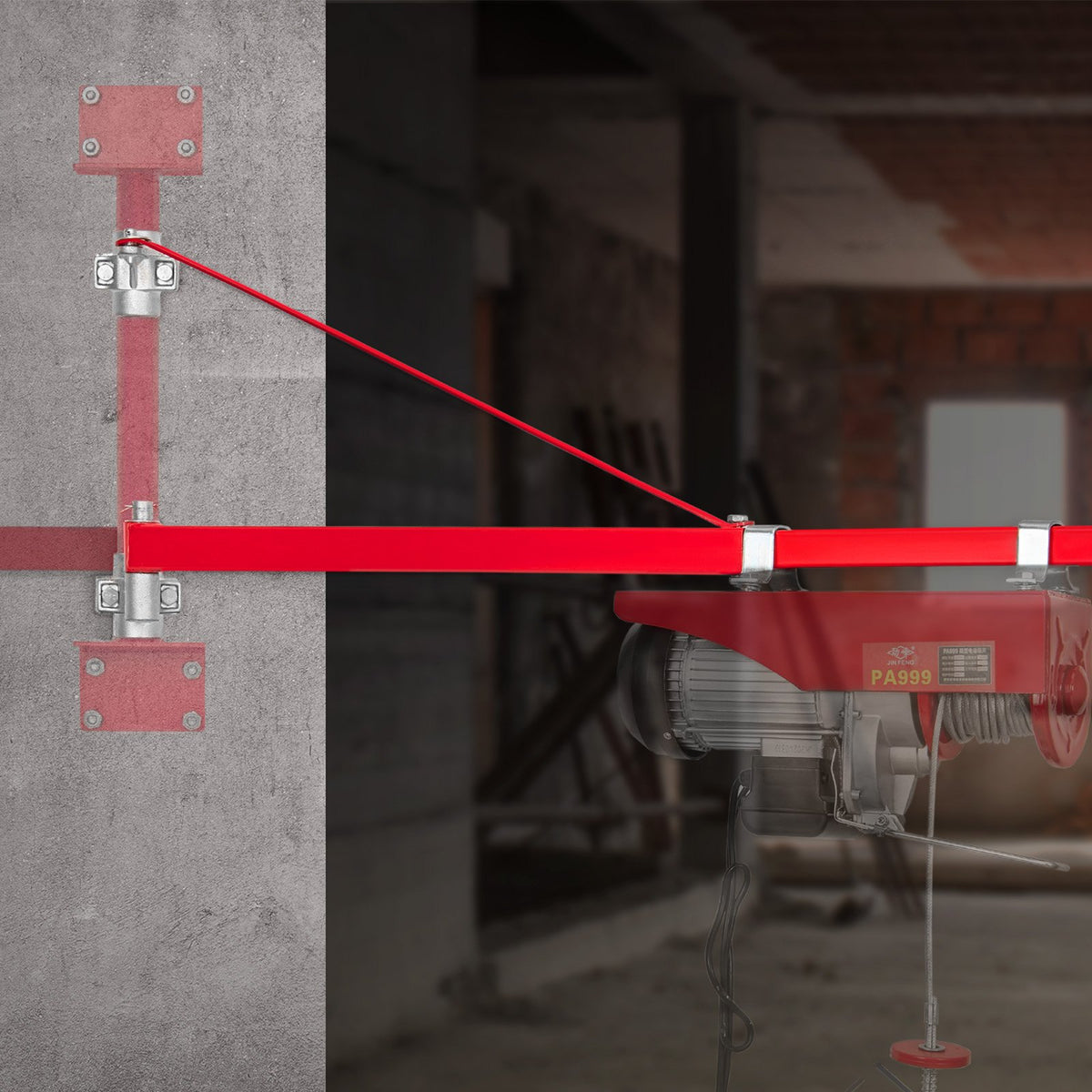

  • Primer uporabe nosilca z električnim dvigalom in stebrom; dvigalo in steber nista vključena.

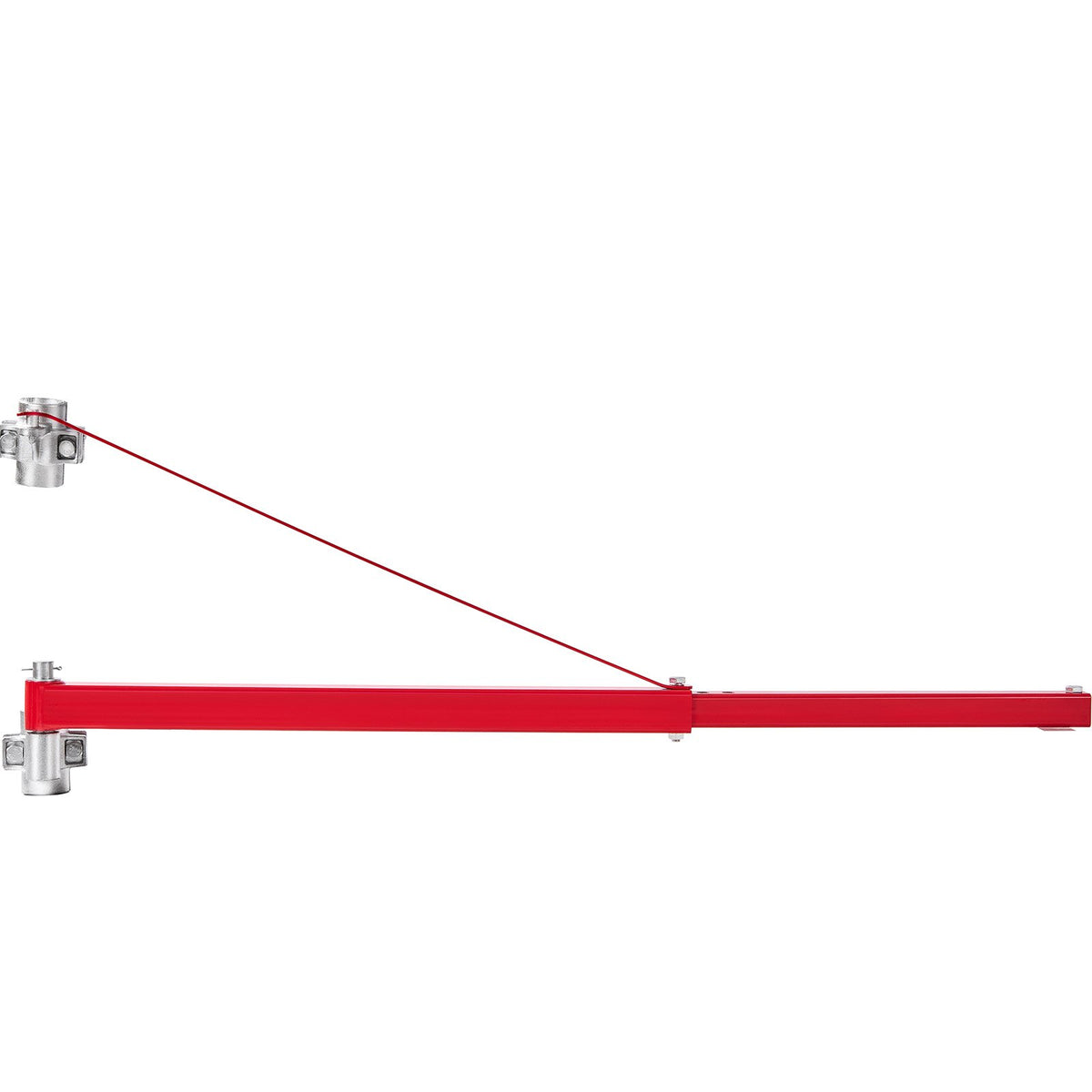

  • Stranski pogled na nosilno roko s podaljškom in dvema objemkama za steber.

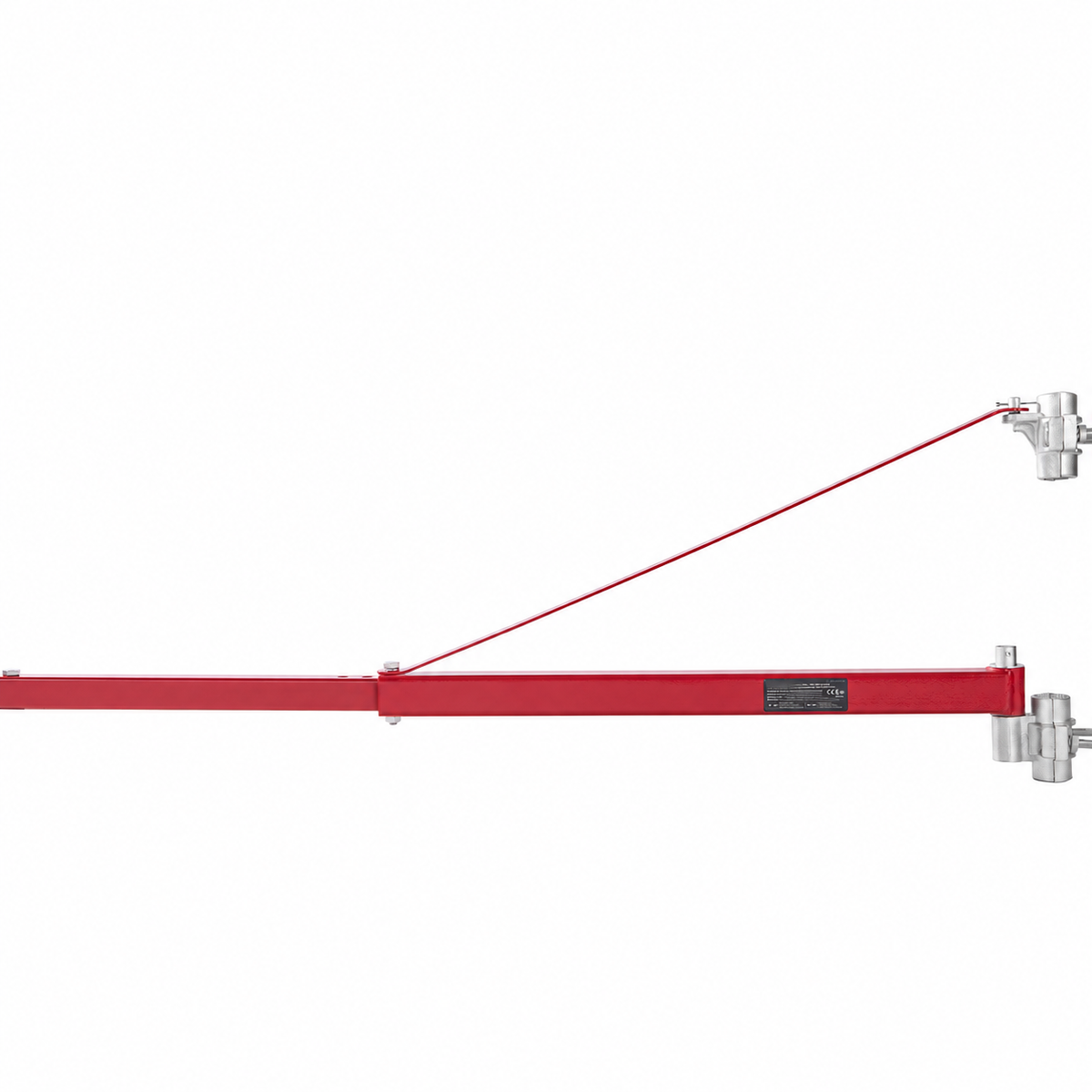

  • Poševni pogled na nosilec 600/300 kg z objemkama in tehnično tablico.

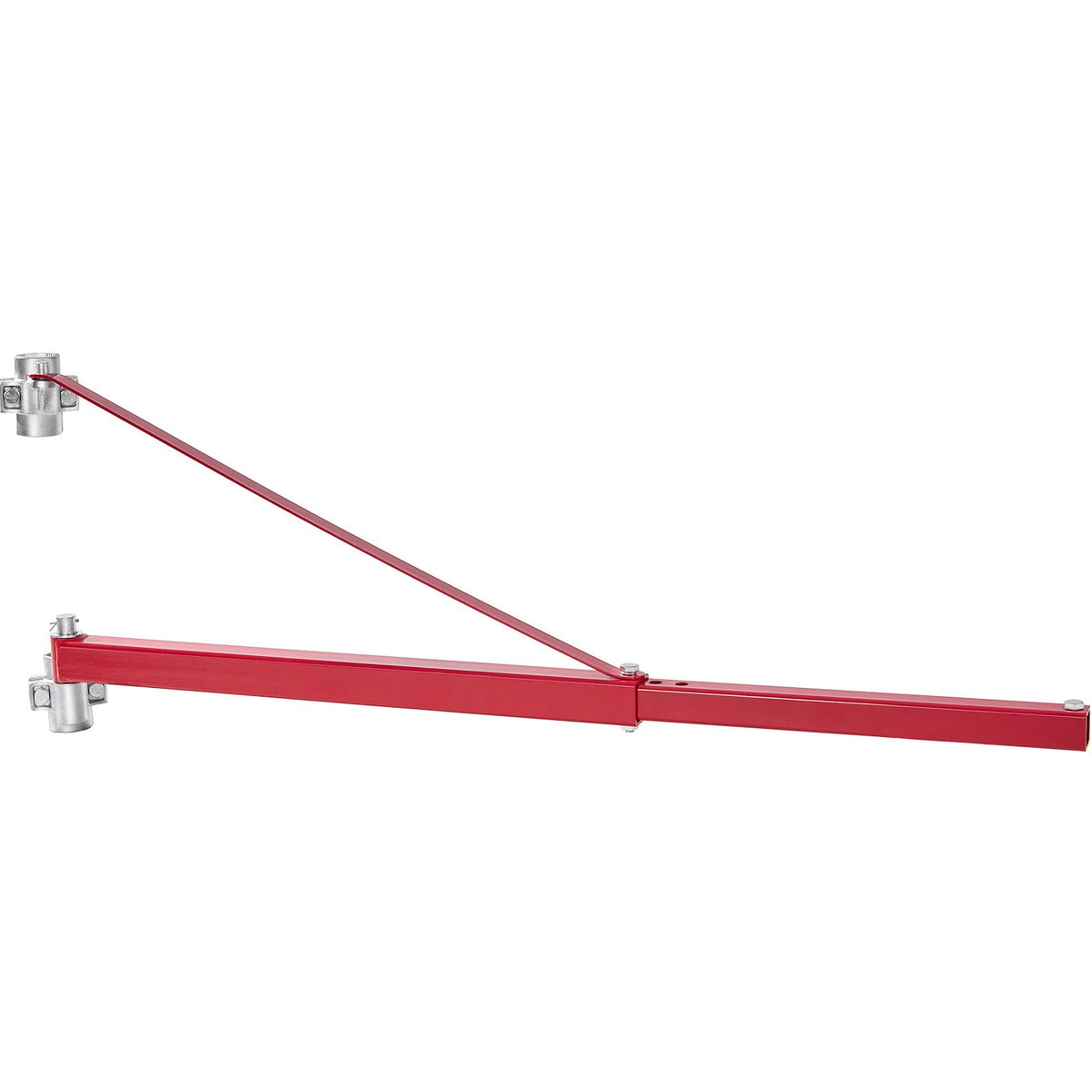

  • Zadnji pogled na jekleno vrtljivo roko s podaljškom in objemkama.

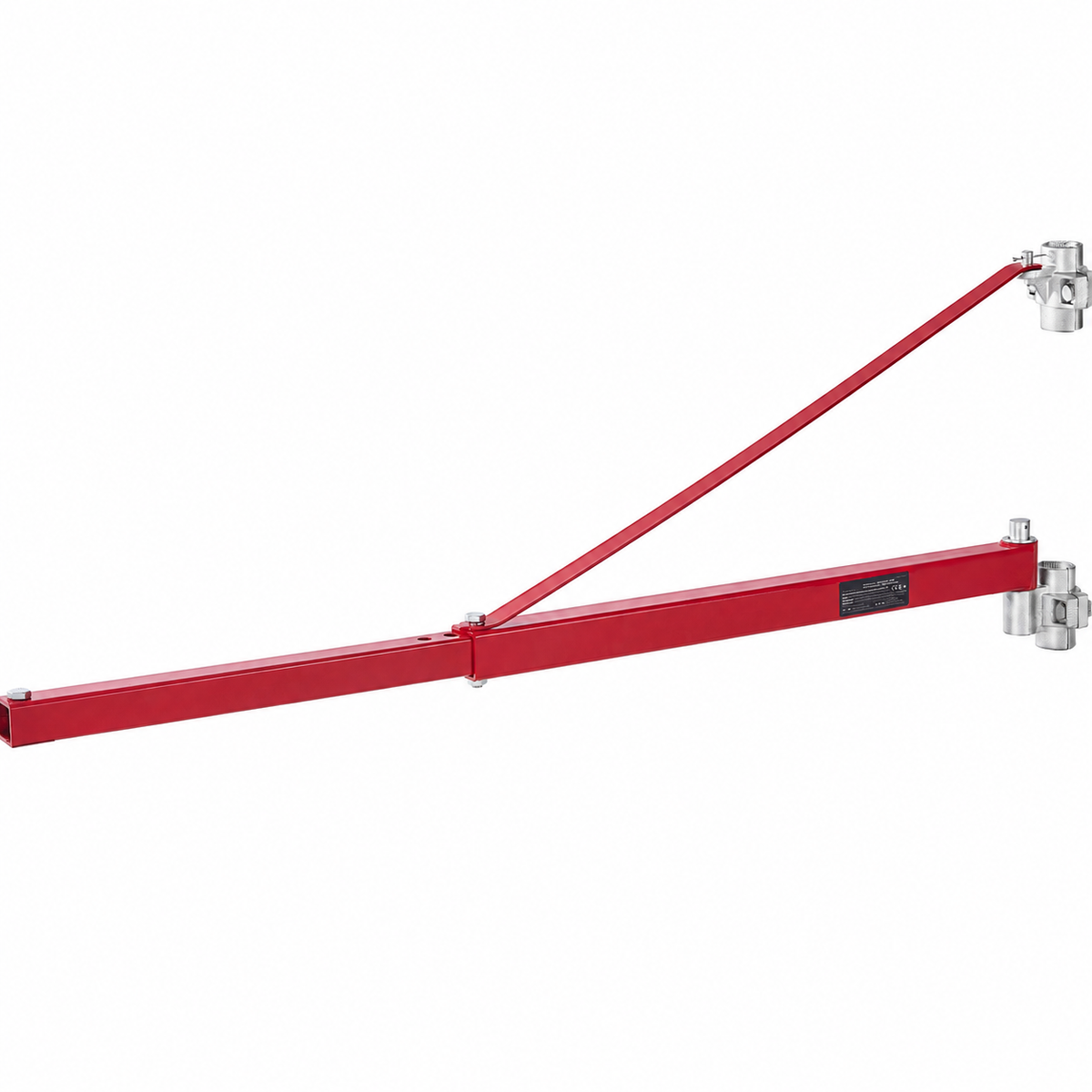

  • Dodaten pogled na iztegnjeno roko nosilca 600/300 kg brez stebra.
  • Glavna fotografija nosilca za električno dvigalo 600/300 kg z objemkama, brez navpičnega stebra.
  • Prikaz nosilnosti glavne roke 600 kg in podaljška 300 kg; prikazana dvigalo in steber nista vključena.
  • Trikotna jeklena konstrukcija nosilca s poševno oporo in podrobnostma premaza; dvigalo in steber nista vključena.
  • Prikaz vrtenja nosilne roke za 180° in območja premikanja; dvigalo in steber nista vključena.
  • Nastavljiv podaljšek s tremi pritrdilnimi luknjami in podrobnostjo vijačnega spoja; dvigalo in steber nista vključena.
  • Prikaz sestavljanja roke nosilca z objemkama in poševno oporo na stebru, ki ni vključen.
  • Mere nosilca 1180 × 180 × 810 mm ter podatki o nosilnosti, teži in kotu vrtenja.
  • Primer uporabe nosilca z električnim dvigalom in stebrom; dvigalo in steber nista vključena.
  • Stranski pogled na nosilno roko s podaljškom in dvema objemkama za steber.
  • Poševni pogled na nosilec 600/300 kg z objemkama in tehnično tablico.
  • Zadnji pogled na jekleno vrtljivo roko s podaljškom in objemkama.
  • Dodaten pogled na iztegnjeno roko nosilca 600/300 kg brez stebra.
Nosilec za električno dvigalo 600/300 kg – roka brez stebra

Nosilec za električno dvigalo 600/300 kg – roka brez stebra

€57,90 EUR

Cena vključuje 22% DDV

 Na zalogi

Nosilec za električno dvigalo 600/300 kg je vrtljiva jeklena roka za namestitev na ustrezen nosilni steber. S poševno oporo, podaljškom in objemkama omogoča ureditev dvižnega mesta v delavnici ali garaži.

Kako izbrati mesto namestitve

Nosilec omogoča ureditev stalnega dvižnega mesta, kjer želite po dvigu breme premakniti še v dosegu vrtljive roke. Pri načrtovanju delovnega prostora upoštevajte celotni lok obračanja, dolžino izvlečenega podaljška in prostor, ki ga potrebujeta obešeno dvigalo ter sam tovor. Ker ima podaljšek nižjo dovoljeno obremenitev od glavne roke, daljši doseg ne pomeni enake nosilnosti na vseh mestih.

Vrtljiva roka s prilagodljivim dosegom

  • Glavna roka: do 600 kg. Za izvlečni podaljšek velja nižja dovoljena obremenitev, do 300 kg.
  • Vrtenje do 180° omogoča premikanje roke znotraj delovnega območja.
  • Podaljšek s pritrdilnimi luknjami omogoča prilagoditev položaja; pred uporabo mora biti pravilno zavarovan.
  • Ogljikovo jeklo s površinskim premazom ter trikotna konstrukcija s poševno oporo.

Namestitev na nosilni steber

Izvedba je namenjena pritrditvi z objemkama. Dobavitelj v odgovoru na vprašanje navaja premer objemk 48 mm; pred montažo preverite dejansko ujemanje in ustreznost nosilne konstrukcije. Upoštevajte dovoljeno obremenitev celotnega sklopa in navodila proizvajalca.

Navpični steber in električno dvigalo nista vključena. Na fotografijah uporabe sta prikazana za ponazoritev montaže. Nosilca brez dodatne ustrezne konstrukcije ni mogoče obravnavati kot komplet za neposredno stensko montažo.

Tehnične specifikacije

Model HHDB-300/600KG
Nosilnost glavne roke / podaljška 600 kg / 300 kg
Kot vrtenja 180°
Material Ogljikovo jeklo
Izteg podaljška po specifikaciji dobavitelja 365 ± 6 mm
Mere izdelka z izvlečenim podaljškom 1180 × 180 × 810 mm
Teža izdelka 11,6 kg

Obseg dobave in omejitve

Nosilna roka s podaljškom, poševno oporo in pritrdilnima objemkama. Podroben popis pritrdilnega materiala ni potrjen. Mere embalaže niso navedene med potrjenimi podatki.

Pogosto vprašanje

Ali nosilnost 600 kg velja tudi za podaljšek?
Ne. Podaljšek ima največjo navedeno nosilnost 300 kg. Pri uporabi upoštevajte tudi omejitve dvigala, pritrditve in podporne konstrukcije.
