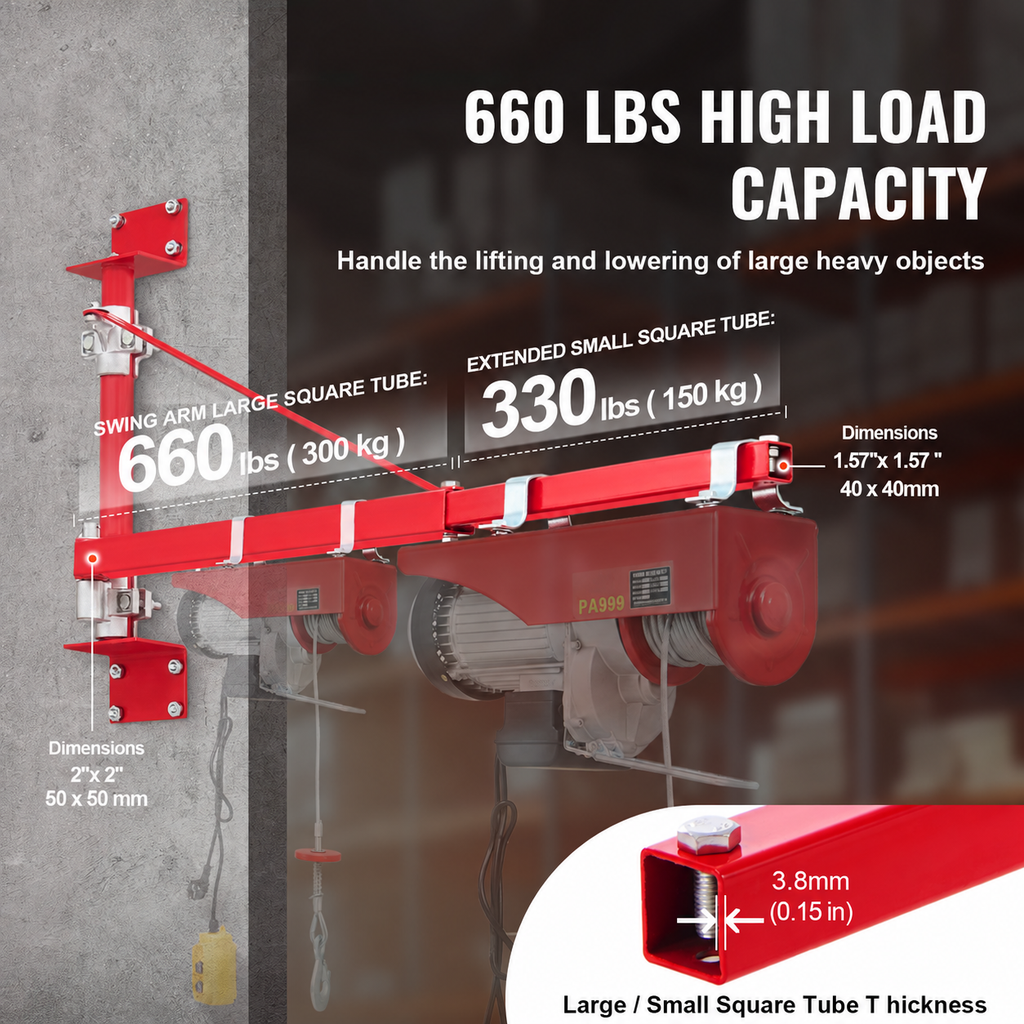

  • Prikaz nosilnosti glavne roke 300 kg in podaljška 150 kg; prikazano dvigalo ni vključeno.

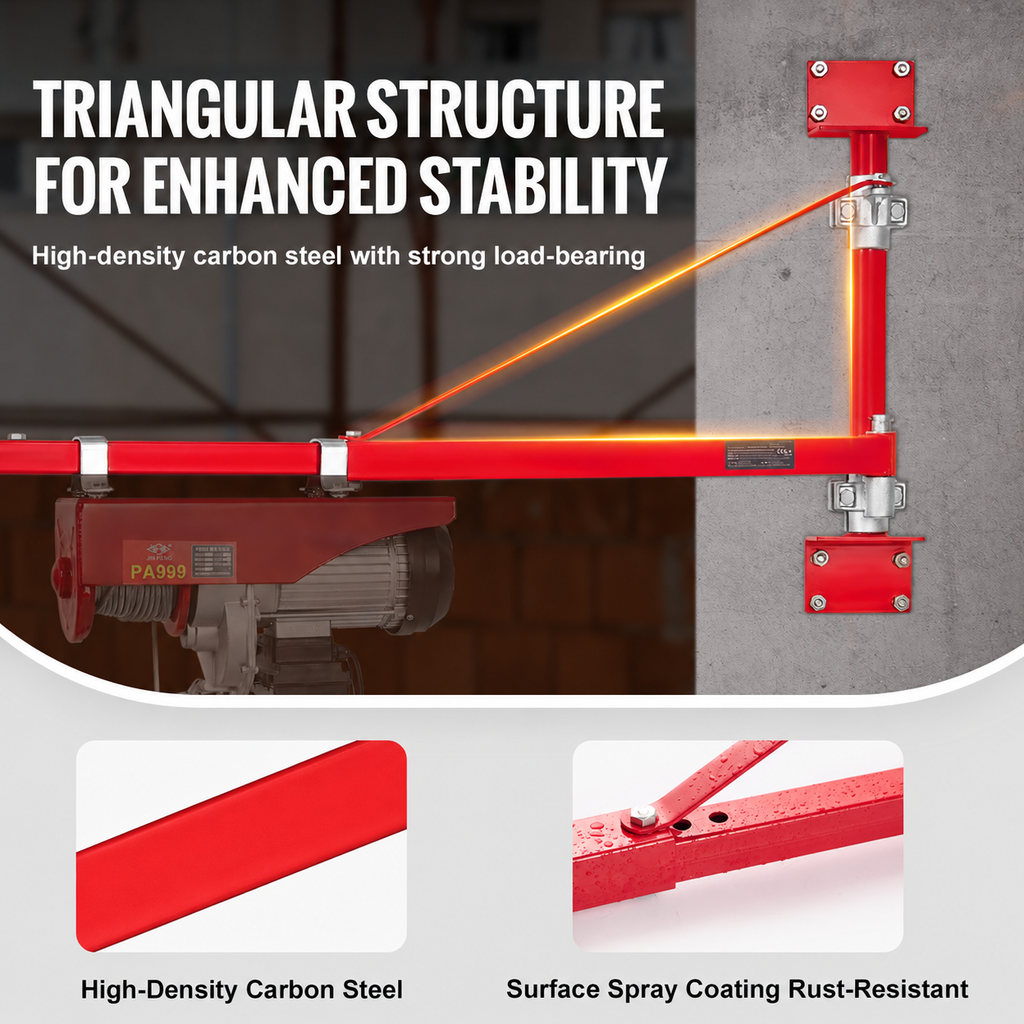

  • Trikotna jeklena konstrukcija nosilca s poševno oporo in podrobnostma premaza; dvigalo ni vključeno.

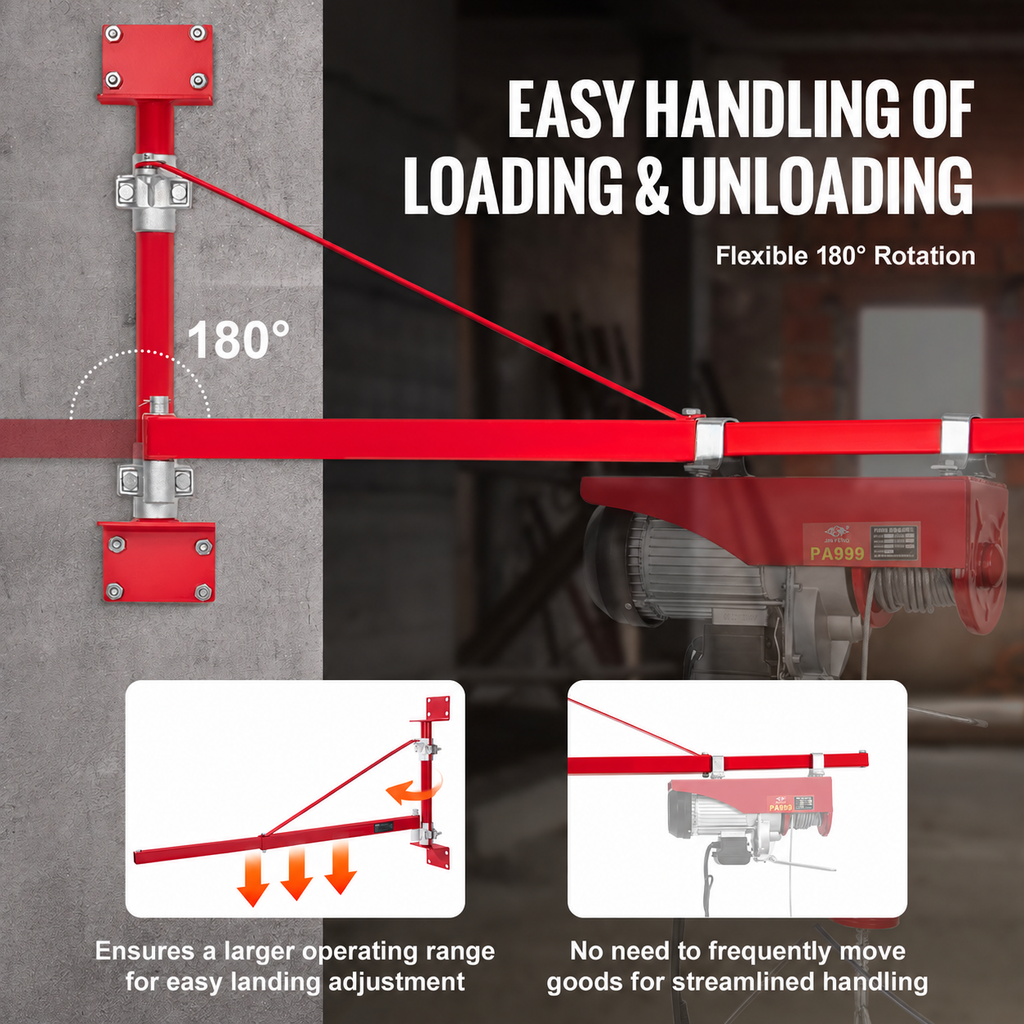

  • Prikaz vrtenja nosilne roke za 180° in območja premikanja; dvigalo ni vključeno.

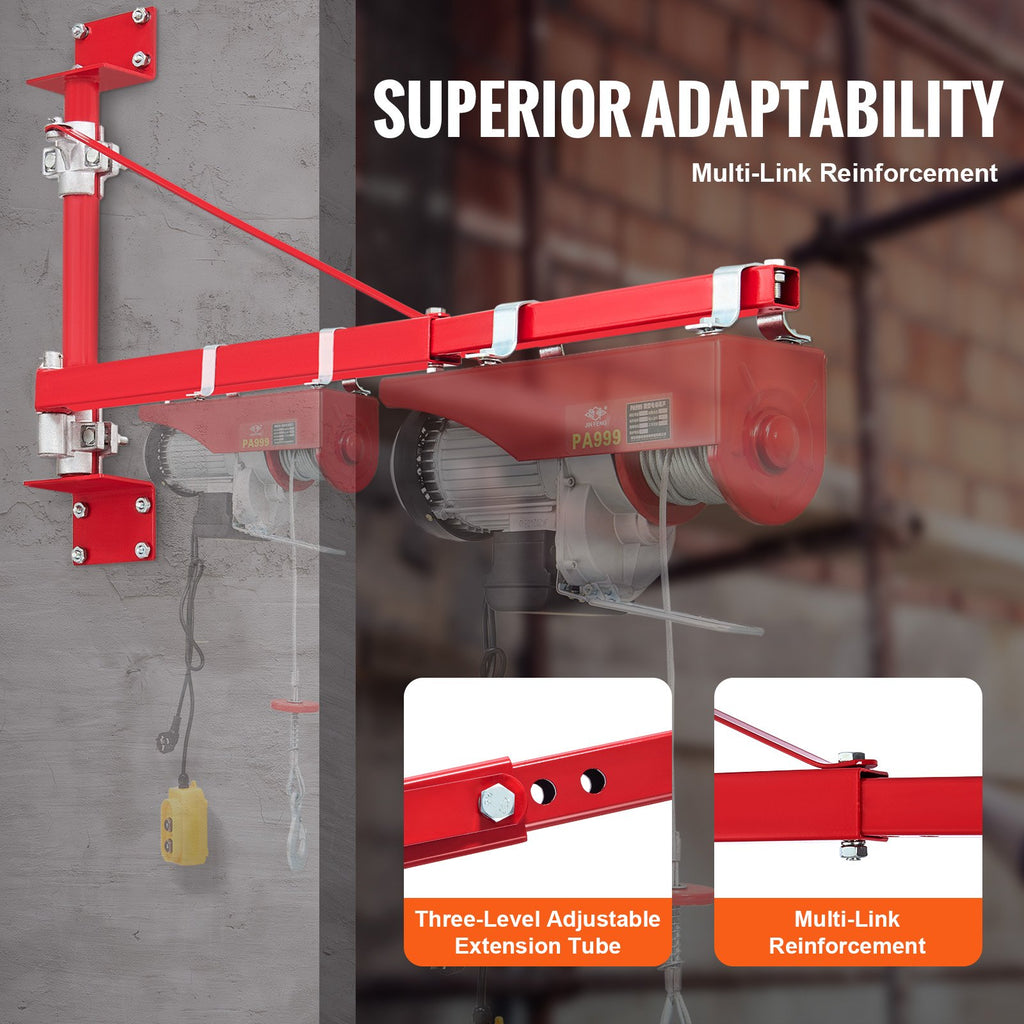

  • Nastavljiv podaljšek s tremi pritrdilnimi luknjami in podrobnostjo vijačnega spoja; dvigalo ni vključeno.

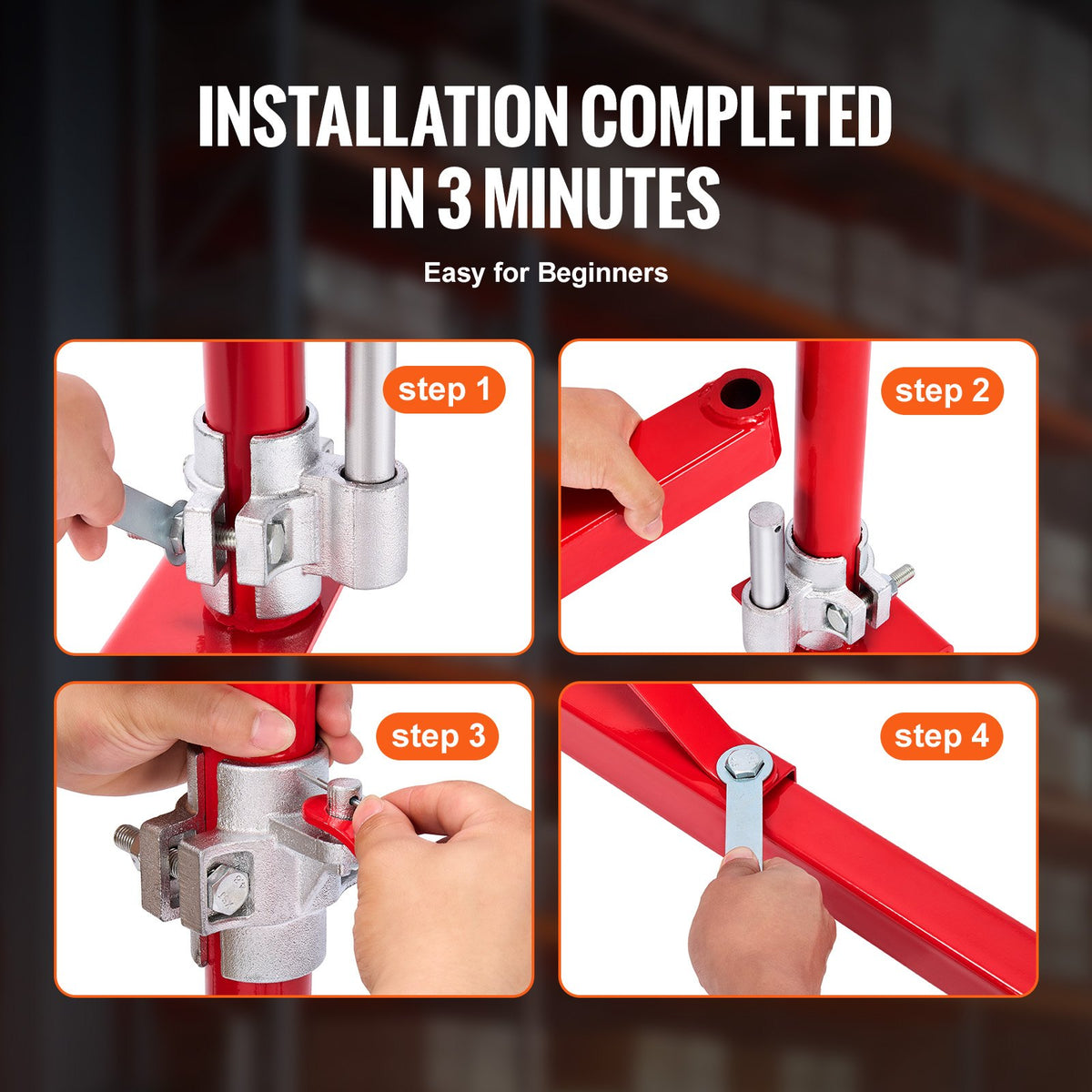

  • Prikaz sestavljanja roke nosilca z objemkama in poševno oporo.

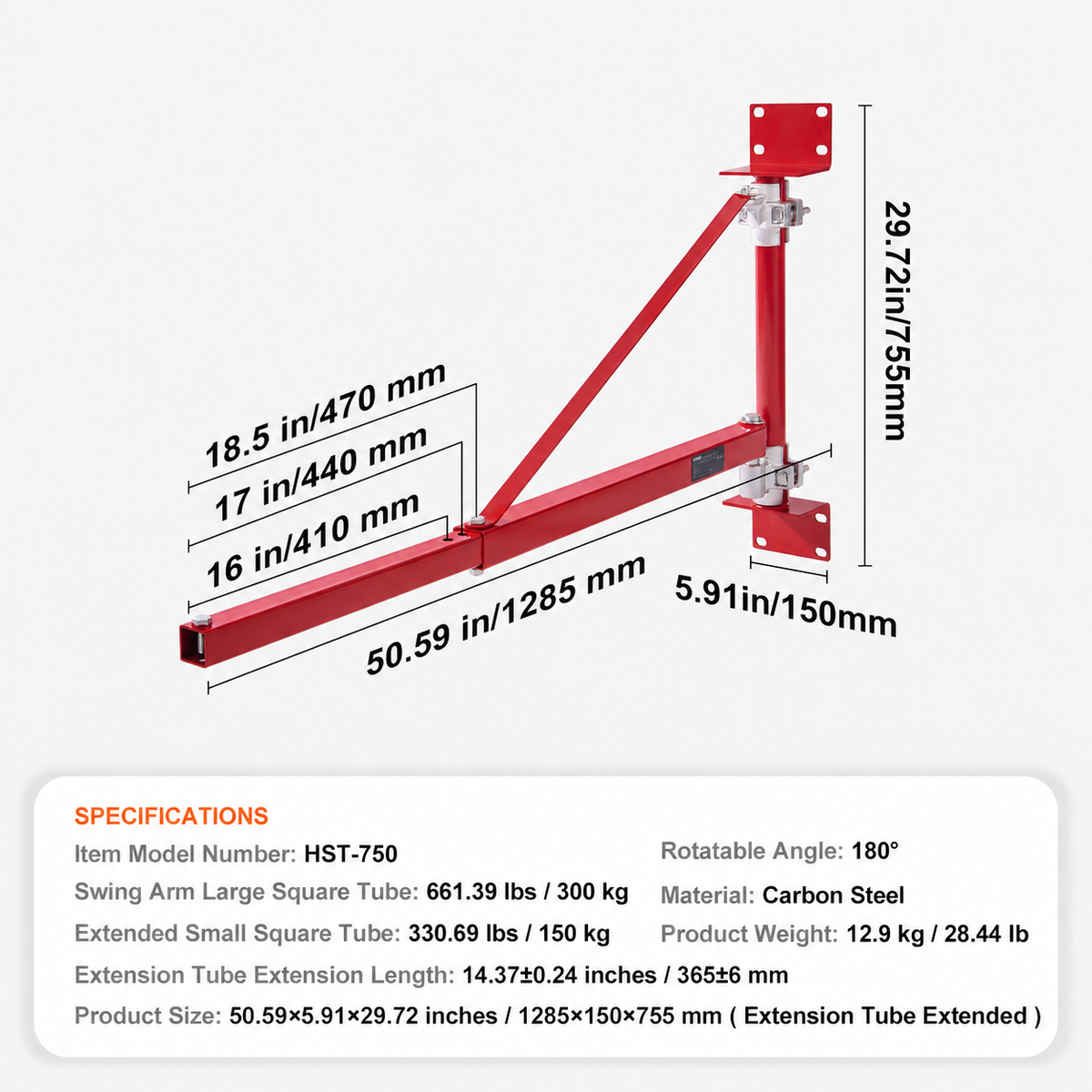

  • Mere nosilca 1285 × 150 × 755 mm ter podatki o nosilnosti, teži in kotu vrtenja.

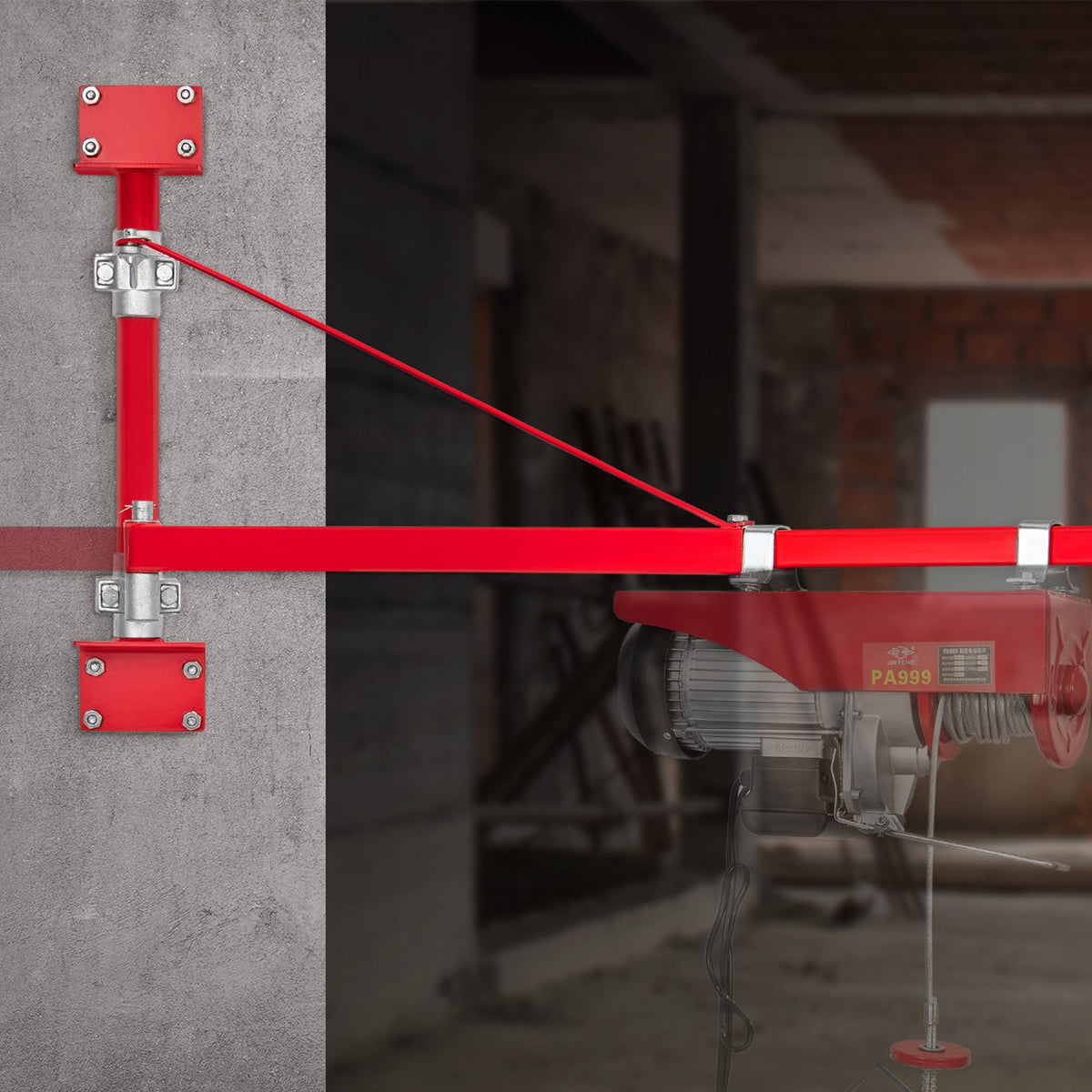

  • Primer uporabe nosilca z električnim dvigalom, ki ni vključeno.

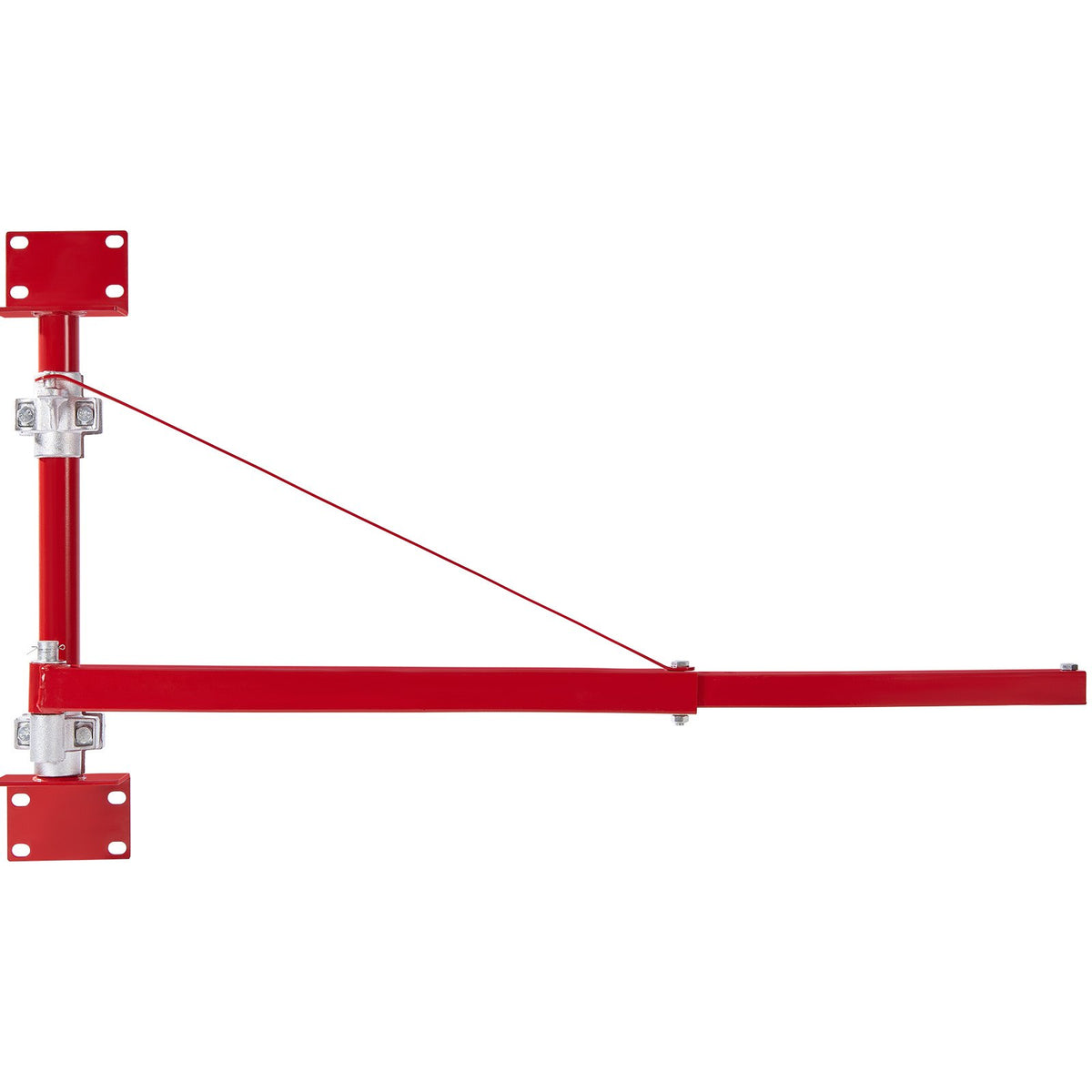

  • Stranski pogled na stenski nosilec s stebrom, podaljškom in poševno oporo.

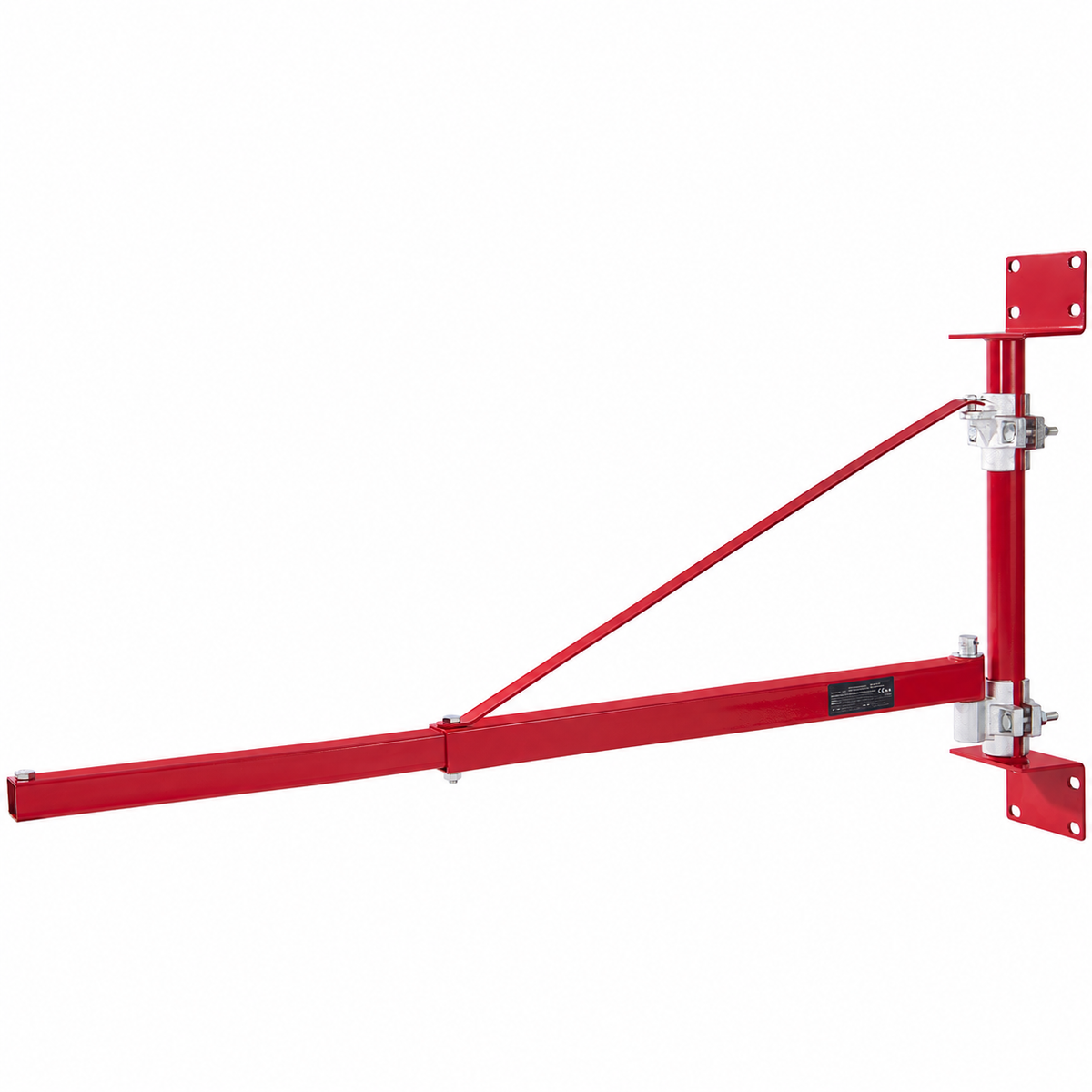

  • Poševni pogled na nosilec 300/150 kg s stenskima ploščama in tehnično tablico.

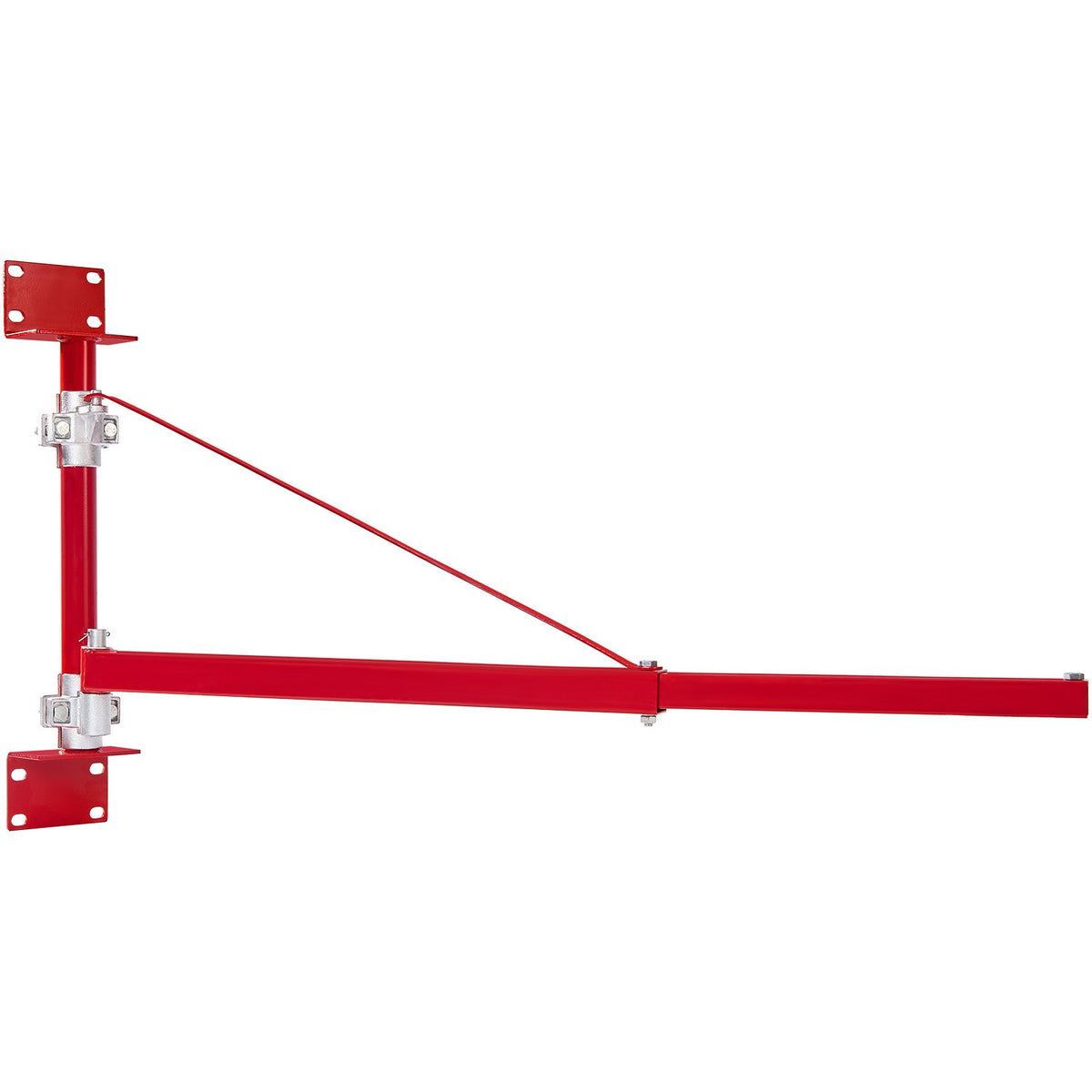

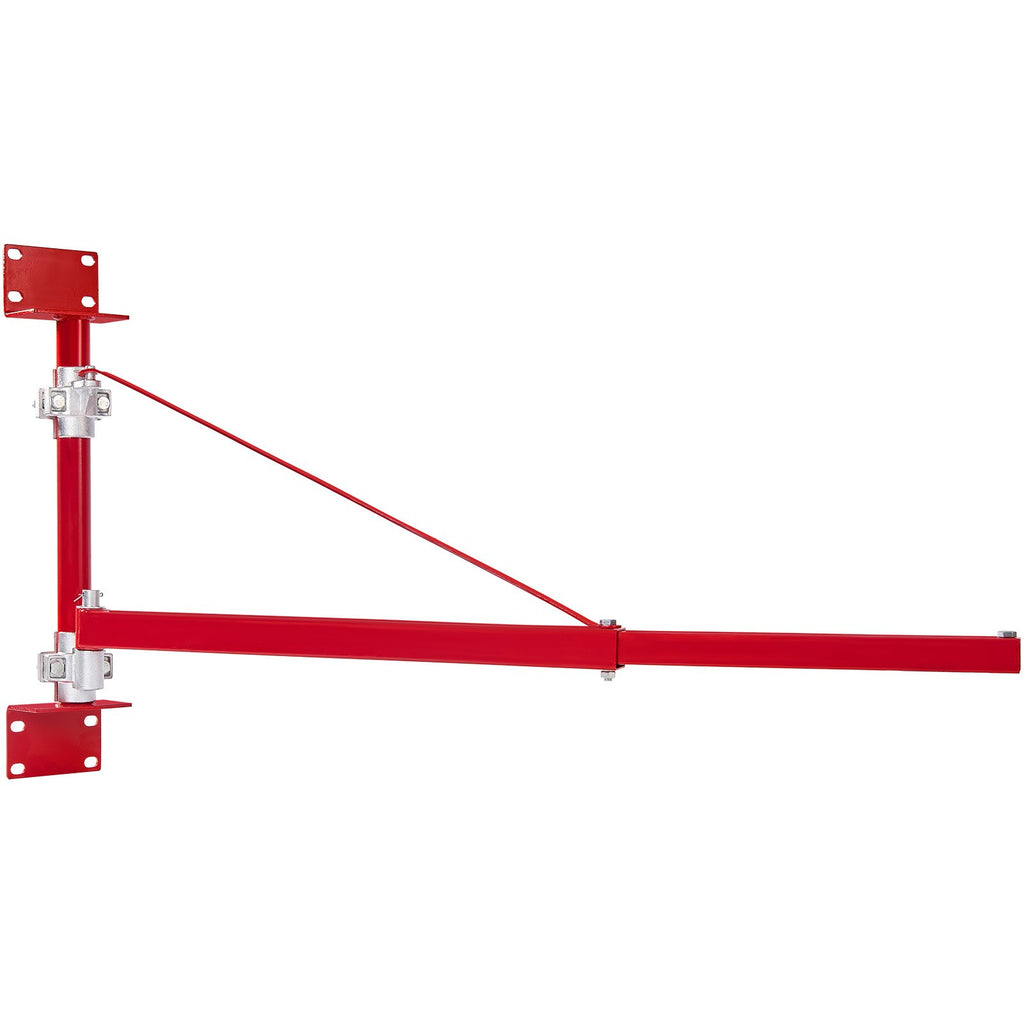

  • Zadnji pogled na stenski nosilec z izvlečeno roko in pritrdilnima ploščama.

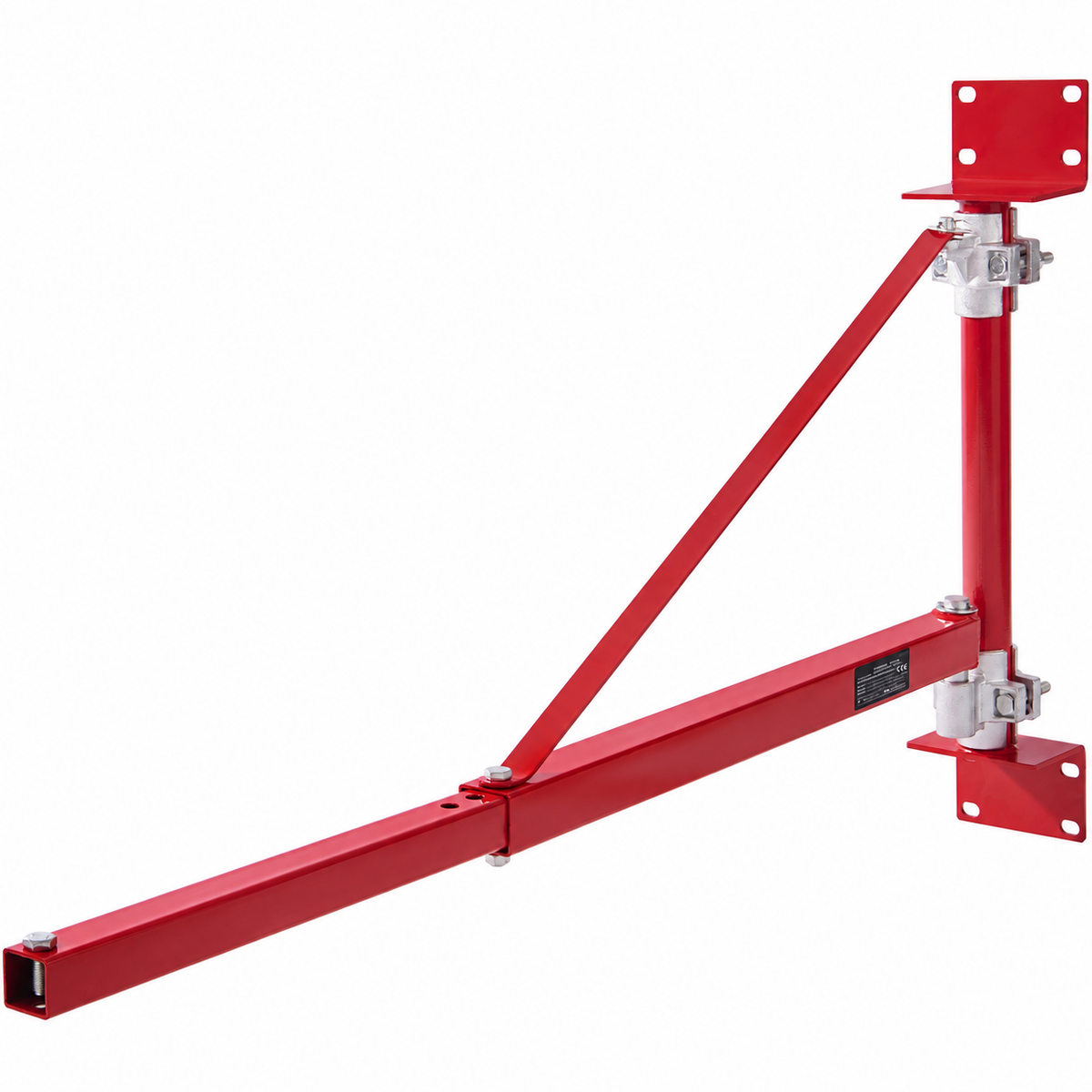

  • Dodaten pogled na iztegnjeno roko stenskega nosilca 300/150 kg.
  • Glavna fotografija stenskega nosilca za električno dvigalo 300/150 kg z navpičnim stebrom in izvlečno roko.
  • Prikaz nosilnosti glavne roke 300 kg in podaljška 150 kg; prikazano dvigalo ni vključeno.
  • Trikotna jeklena konstrukcija nosilca s poševno oporo in podrobnostma premaza; dvigalo ni vključeno.
  • Prikaz vrtenja nosilne roke za 180° in območja premikanja; dvigalo ni vključeno.
  • Nastavljiv podaljšek s tremi pritrdilnimi luknjami in podrobnostjo vijačnega spoja; dvigalo ni vključeno.
  • Prikaz sestavljanja roke nosilca z objemkama in poševno oporo.
  • Mere nosilca 1285 × 150 × 755 mm ter podatki o nosilnosti, teži in kotu vrtenja.
  • Primer uporabe nosilca z električnim dvigalom, ki ni vključeno.
  • Stranski pogled na stenski nosilec s stebrom, podaljškom in poševno oporo.
  • Poševni pogled na nosilec 300/150 kg s stenskima ploščama in tehnično tablico.
  • Zadnji pogled na stenski nosilec z izvlečeno roko in pritrdilnima ploščama.
  • Dodaten pogled na iztegnjeno roko stenskega nosilca 300/150 kg.
Stenski nosilec za električno dvigalo 300/150 kg – roka 180°

Stenski nosilec za električno dvigalo 300/150 kg – roka 180°

€64,90 EUR

Cena vključuje 22% DDV

 Na zalogi

Stenski nosilec za električno dvigalo 300/150 kg združuje navpični steber s pritrdilnima ploščama, vrtljivo roko in nastavljiv podaljšek. Namenjen je ureditvi dvižnega mesta v delavnici ali garaži ob ustrezno izvedeni pritrditvi.

Kako izbrati mesto namestitve

Nosilec omogoča ureditev stalnega dvižnega mesta, kjer želite po dvigu breme premakniti še v dosegu vrtljive roke. Pri načrtovanju delovnega prostora upoštevajte celotni lok obračanja, dolžino izvlečenega podaljška in prostor, ki ga potrebujeta obešeno dvigalo ter sam tovor. Ker ima podaljšek nižjo dovoljeno obremenitev od glavne roke, daljši doseg ne pomeni enake nosilnosti na vseh mestih.

Nosilnost in delovno območje

  • Do 300 kg na glavni roki in do 150 kg na izvlečnem podaljšku.
  • Obračanje roke do 180° olajša prestavljanje bremena v dosegu nosilca.
  • Navpični steber s pritrdilnima ploščama je del te izvedbe.
  • Jeklena poševna opora in nastavljiv podaljšek tvorita trikotno konstrukcijo z možnostjo prilagajanja dosega.

Uporaba in montaža

Nosilec pritrdite na primerno nosilno podlago. Pred namestitvijo preverite nosilnost podlage, ustreznost sider in združljivost izbranega dvigala. Upoštevajte navodila proizvajalca ter dovoljeno obremenitev celotnega sklopa.

Električno dvigalo ni vključeno. Dvigalo na fotografijah je prikaz uporabe. Dobaviteljev slikovni prikaz sestavljanja ne nadomešča navodil za varno montažo.

Tehnične specifikacije

Model HST-750
Nosilnost glavne roke Do 300 kg
Nosilnost podaljška Do 150 kg
Kot vrtenja 180°
Material Ogljikovo jeklo
Izteg podaljška po specifikaciji dobavitelja 365 ± 6 mm
Mere izdelka z izvlečenim podaljškom 1285 × 150 × 755 mm
Teža izdelka 12,9 kg

Obseg dobave

Nosilec z navpičnim stebrom in pritrdilnima ploščama, vrtljivo roko, podaljškom, poševno oporo ter objemkama. Podroben seznam priloženega pritrdilnega materiala še ni potrjen; stenskih sider ne štejemo med potrjeno opremo. Navedene mere veljajo za izdelek, ne za embalažo.

Pogosto vprašanje

Ali lahko na podaljšek obesim 300 kg?
Ne. Navedena nosilnost podaljška je 150 kg; 300 kg velja za glavno roko.
