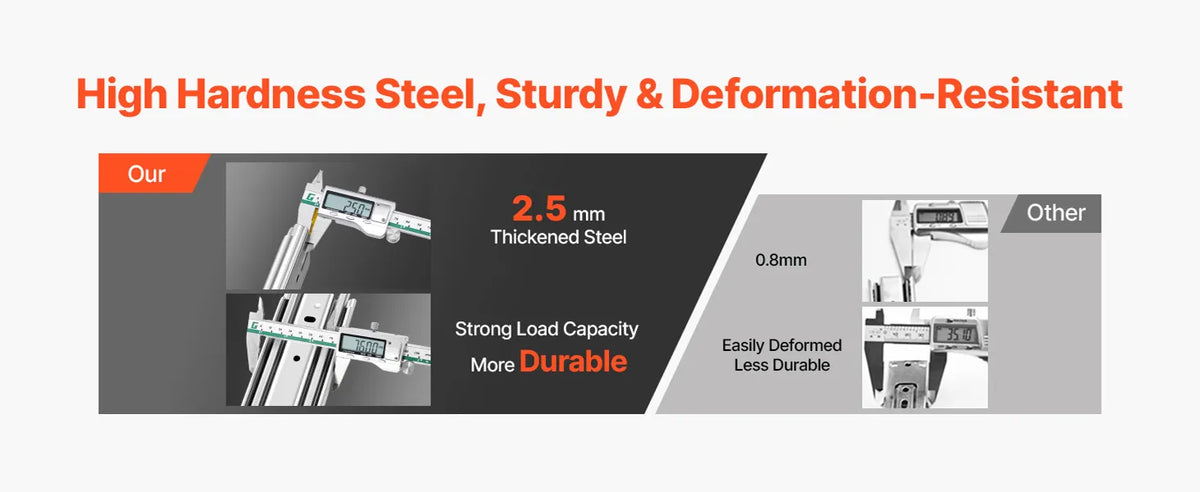

  • Teleskopska vodila za predale 1016 mm: primerjalni prikaz materiala in debeline profilov vodila v prikazni grafiki.

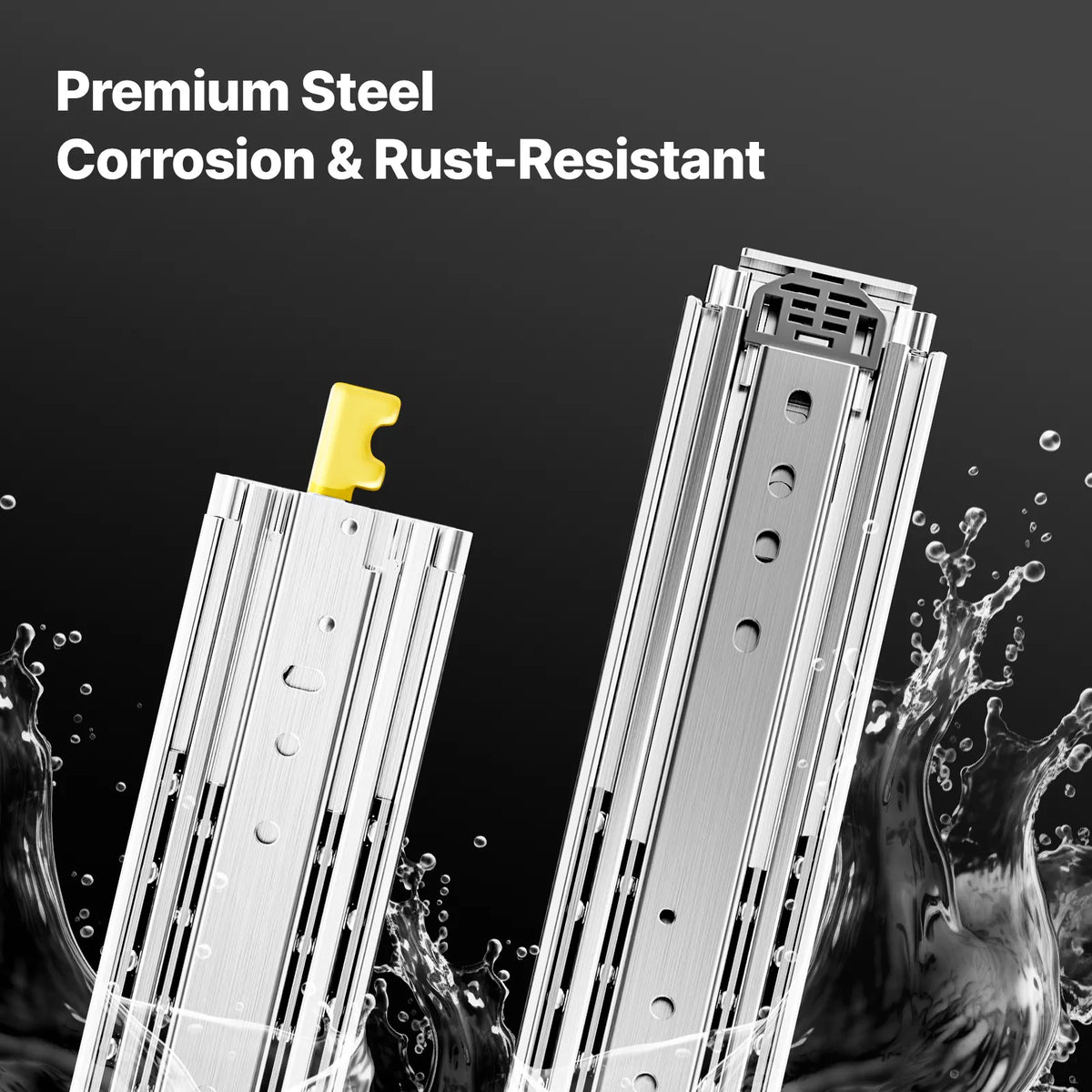

  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: primerjalni prikaz materiala in debeline profilov vodila v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v širokem prikazu.

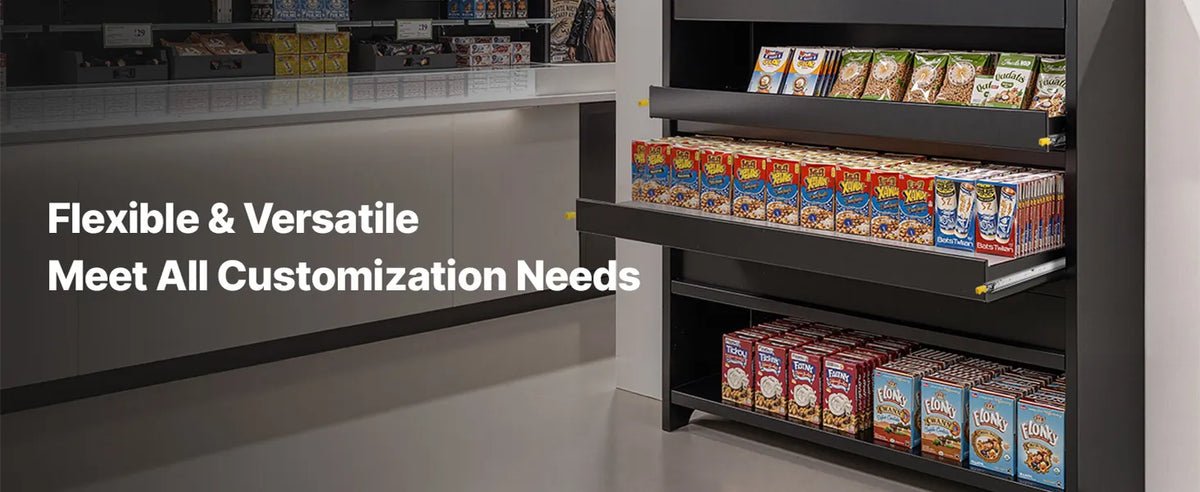

  • Teleskopska vodila za predale 1016 mm: primer izvlečne police v prodajnem avtomatu v širokem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na kuhinjskem predalu v širokem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na predalu z orodjem v širokem prikazu.

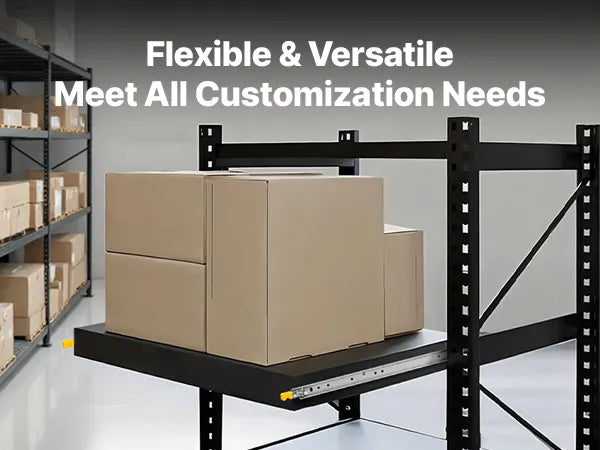

  • Teleskopska vodila za predale 1016 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer izvlečne police v prodajnem avtomatu v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na kuhinjskem predalu v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na predalu z orodjem v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost krogličnega vodenja in jeklenih kroglic v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: tehnična risba z merami, nosilnostjo in podatki modela v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: tehnična risba z merami, nosilnostjo in podatki modela v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: glavna fotografija kompleta vodil s pritrdilnimi deli.
  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite.
  • Teleskopska vodila za predale 1016 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala.
  • Teleskopska vodila za predale 1016 mm: podrobnost krogličnega vodenja in jeklenih kroglic.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe.
  • Teleskopska vodila za predale 1016 mm: primerjalna risba mer in pregled različnih dolžin vodil.
  • Teleskopska vodila za predale 1016 mm: tehnična risba z merami, nosilnostjo in podatki modela.
  • Teleskopska vodila za predale 1016 mm: prikaz vgrajenih vodil z izvlečenim predalom.
  • Teleskopska vodila za predale 1016 mm: dodaten pogled na komplet vodil in pritrdilne dele.
  • Teleskopska vodila za predale 1016 mm: pogled na sestavljena vodila s strani.
  • Teleskopska vodila za predale 1016 mm: dodaten pogled na kovinska vodila in pritrdilne odprtine.
  • Teleskopska vodila za predale 1016 mm: dodaten pogled na profil teleskopskih vodil.
  • Teleskopska vodila za predale 1016 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: primerjalni prikaz materiala in debeline profilov vodila v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: primerjalni prikaz materiala in debeline profilov vodila v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.
  • Teleskopska vodila za predale 1016 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v širokem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer izvlečne police v prodajnem avtomatu v širokem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na kuhinjskem predalu v širokem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na predalu z orodjem v širokem prikazu.
  • Teleskopska vodila za predale 1016 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer izvlečne police v prodajnem avtomatu v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na kuhinjskem predalu v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: primer uporabe vodil na predalu z orodjem v pokončnem prikazu.
  • Teleskopska vodila za predale 1016 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost krogličnega vodenja in jeklenih kroglic v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: tehnična risba z merami, nosilnostjo in podatki modela v prikazni grafiki.
  • Teleskopska vodila za predale 1016 mm: tehnična risba z merami, nosilnostjo in podatki modela v pokončni grafiki.
Teleskopska vodila za predale 1016 mm, 130,63 kg, z zaklepom – 7601Z-40 (par)

Teleskopska vodila za predale 1016 mm, 130,63 kg, z zaklepom – 7601Z-40 (par)

€99,00 EUR

Cena vključuje 22% DDV

 Na zalogi

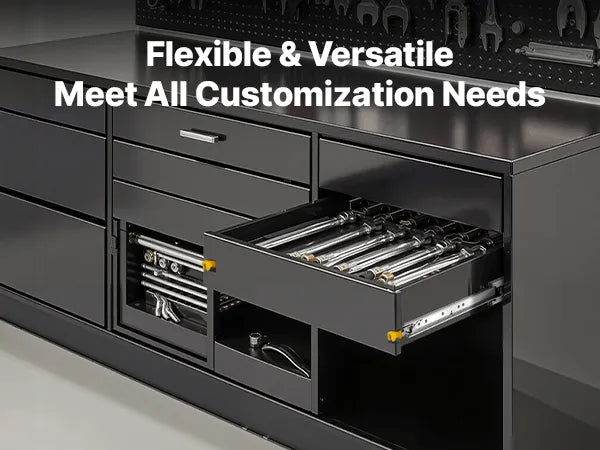

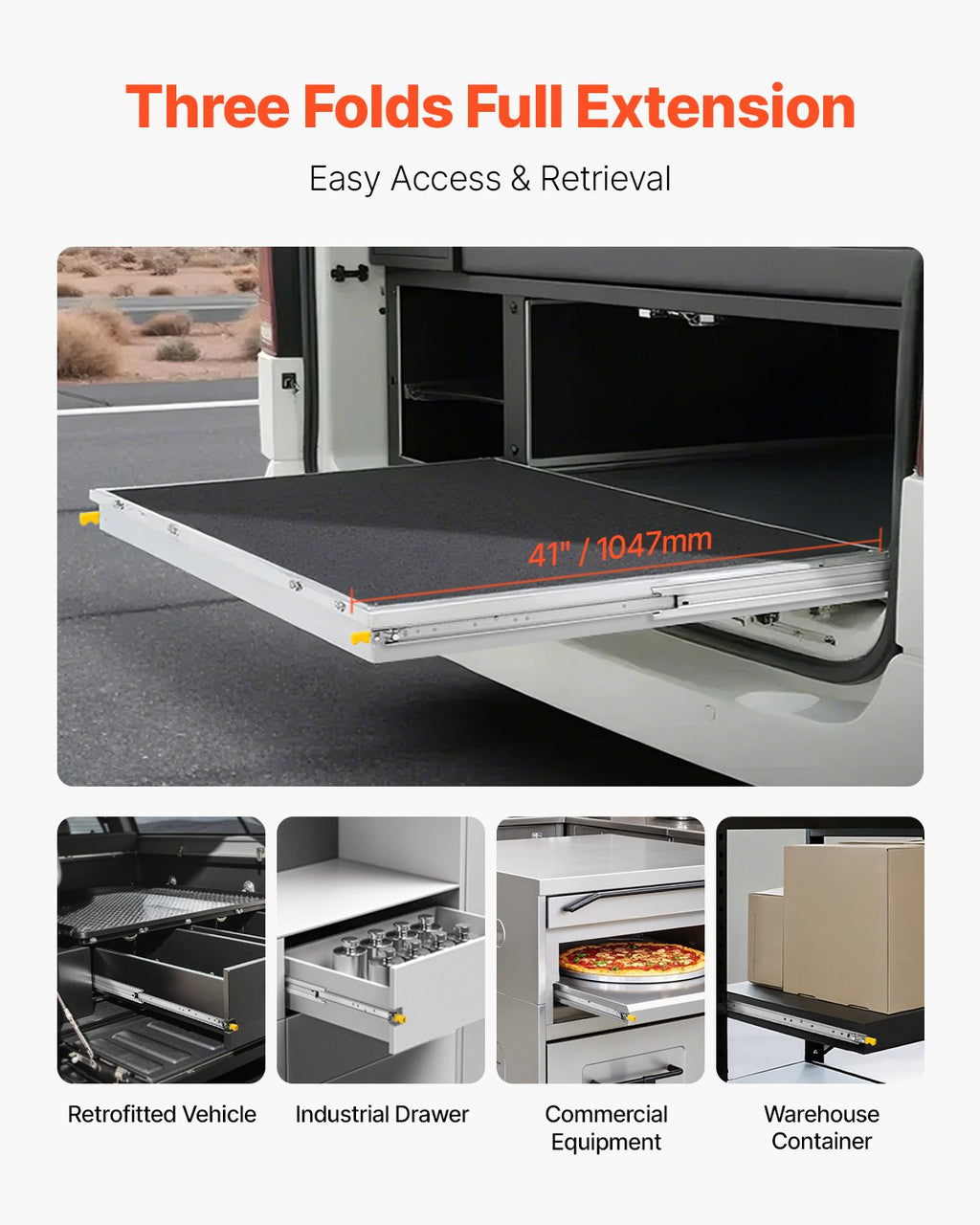

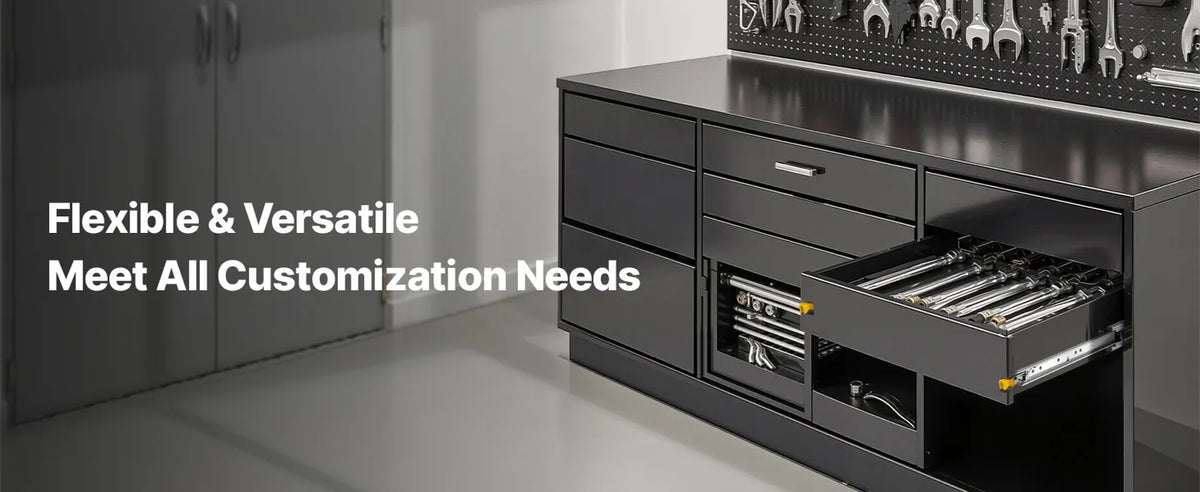

Teleskopska vodila za predale 1016 mm so namenjena izdelavi izvlečnih predalov in polic, pri katerih potrebujete dostop do celotne odlagalne površine. Tridelna izvedba s krogličnim vodenjem omogoča polni izvlek, stranska vgradnja pa je primerna za delavniške omare, pohištvo po meri in druge ustrezno zasnovane nosilne konstrukcije.

Nosilnost in način uporabe

Pri tej izvedbi znaša navedena nosilnost para pri polnem izvleku 130,63 kg, medtem ko je največja deklarirana nosilnost 226,8 kg. Pri izbiri upoštevajte predvsem obremenitev v odprtem položaju, vključno s težo predala in vsebine. Za doseganje deklariranih vrednosti sta pomembna čvrsta nosilna konstrukcija in natančna vzporedna montaža obeh vodil.

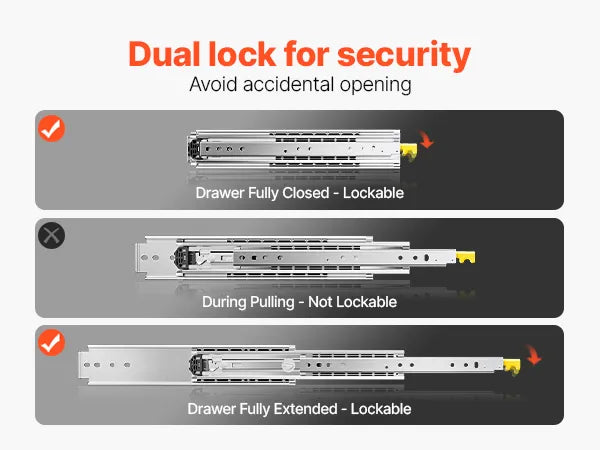

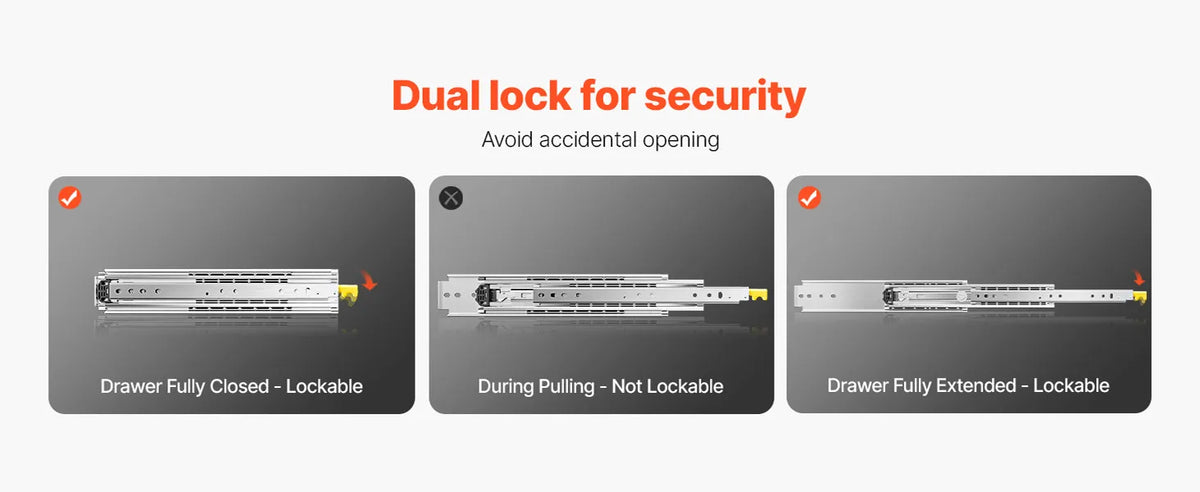

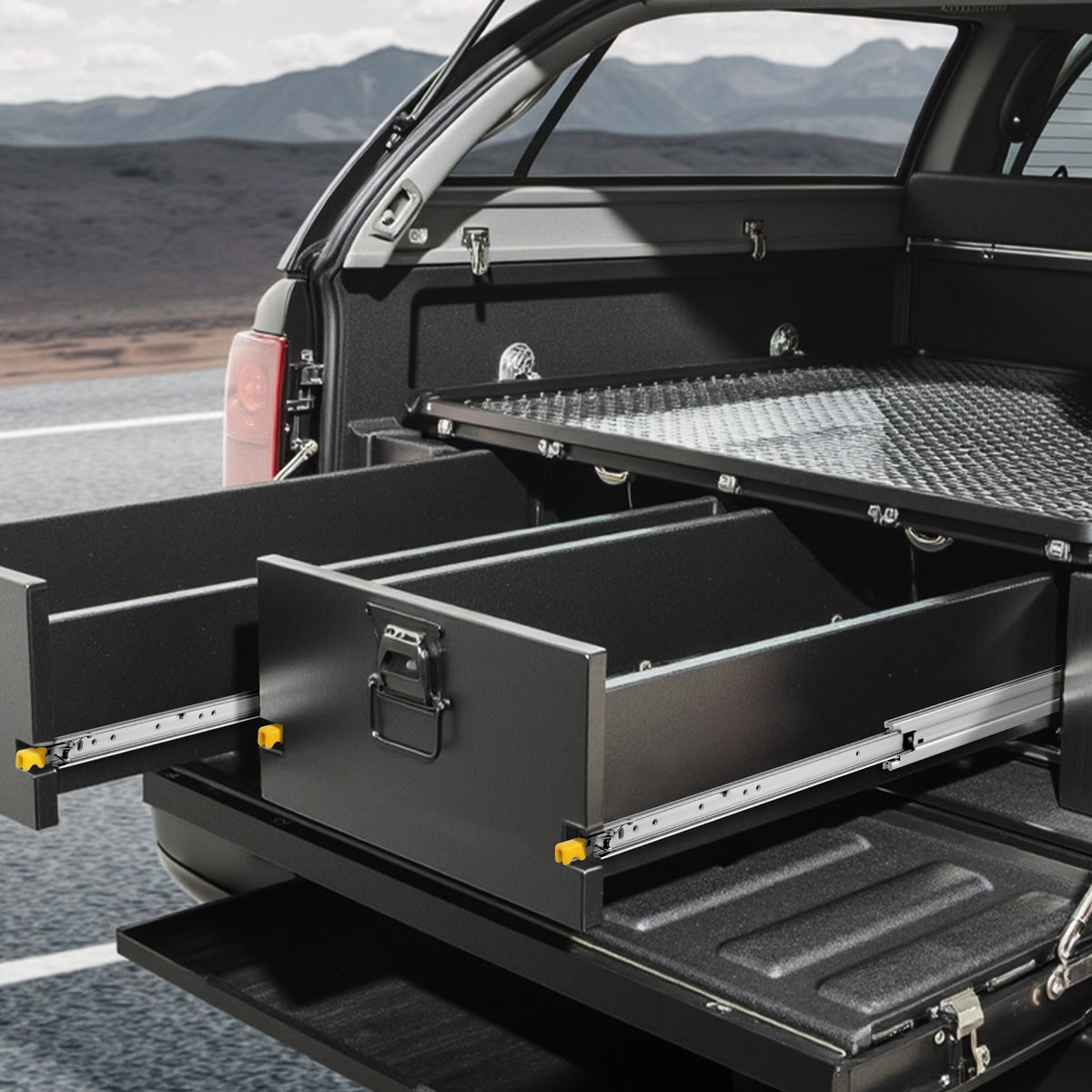

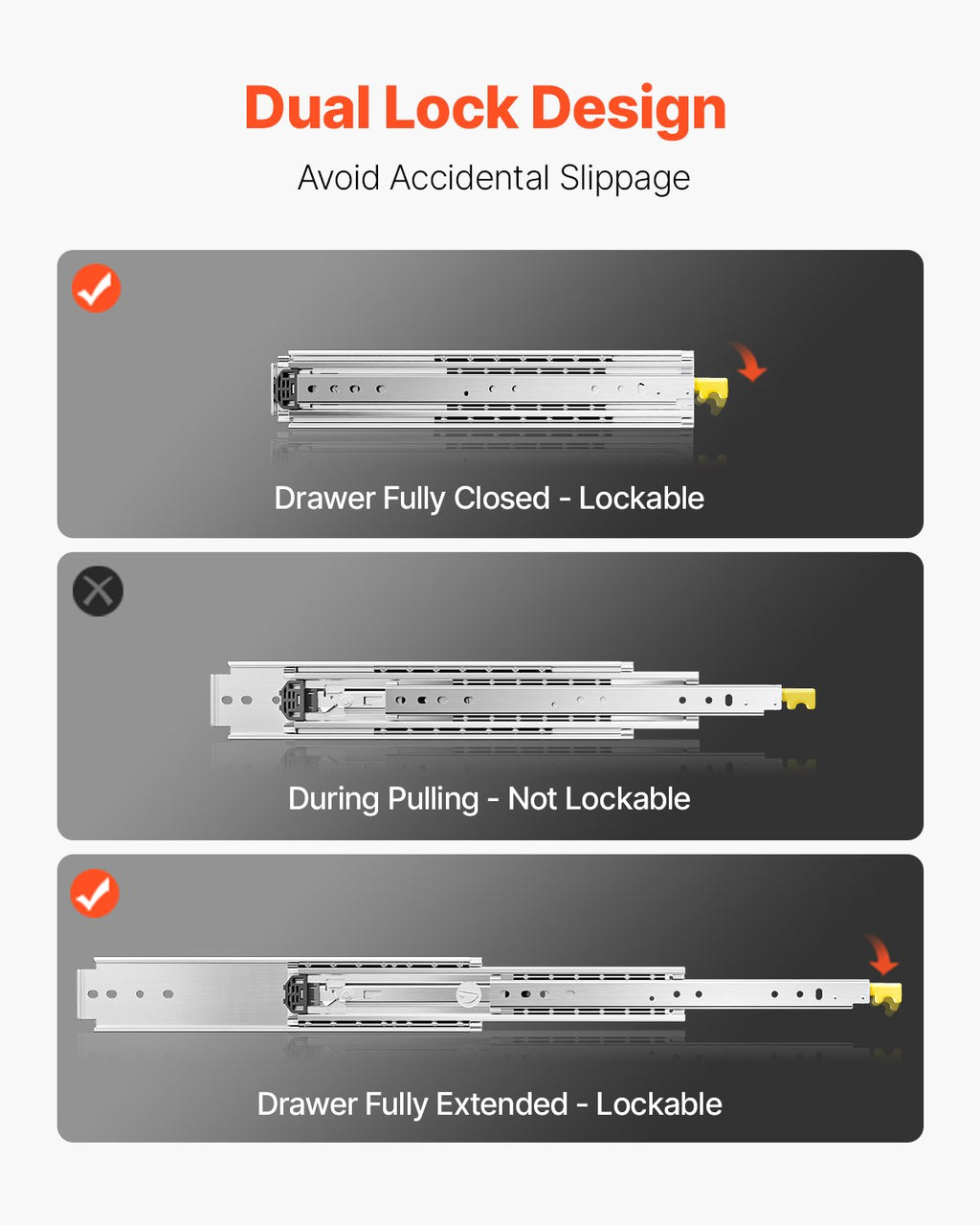

Zaklepni mehanizem pomaga zadržati predal v predvidenem položaju. Pred premikanjem sprostite zaklepni vzvod; vodila z zaklepom so praktična tudi pri predalih v servisnih vozilih in avtodomih, kjer želite omejiti nenamerno premikanje. Zaklep ne nadomešča pravilne pritrditve predala in njegove vsebine.

Priprava na vgradnjo

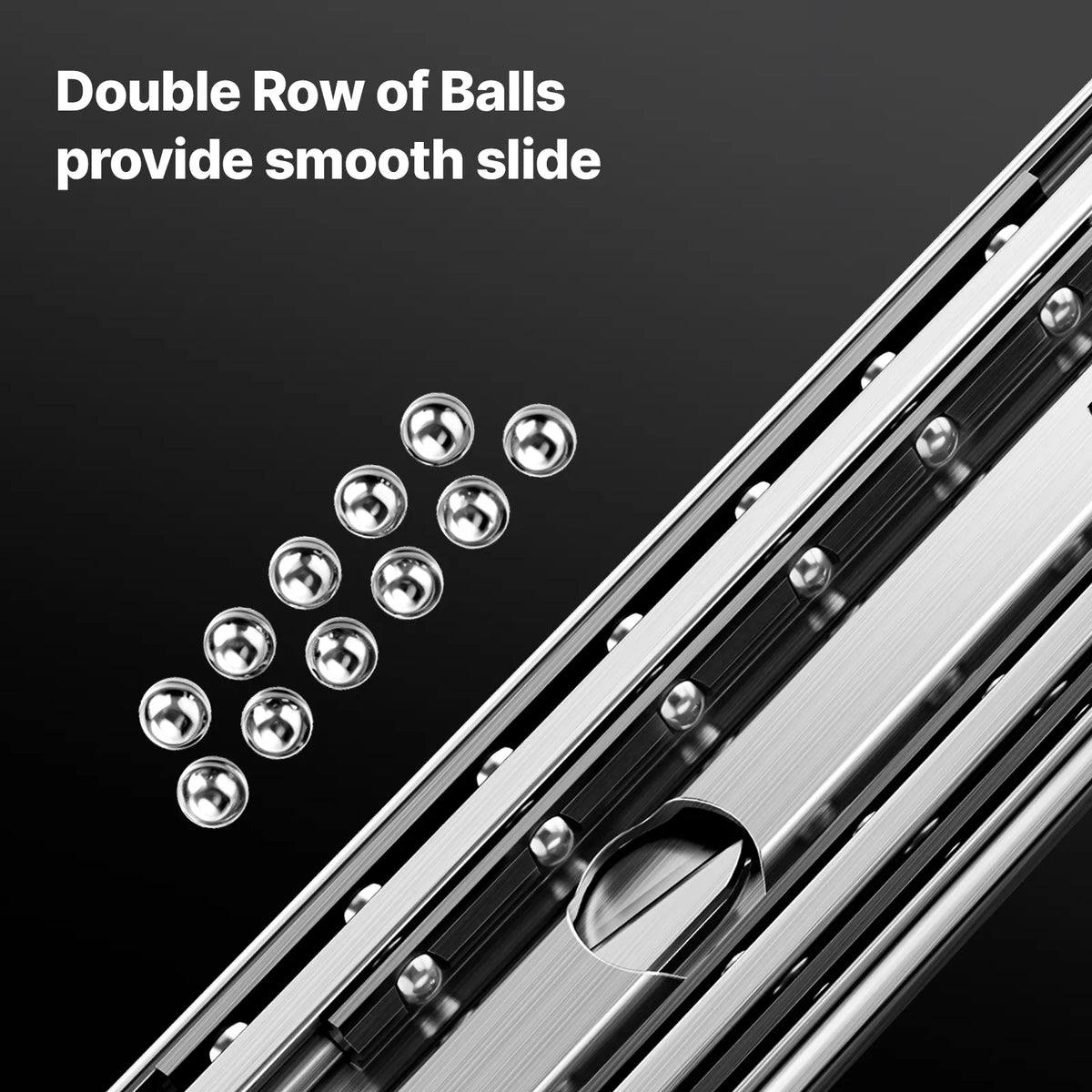

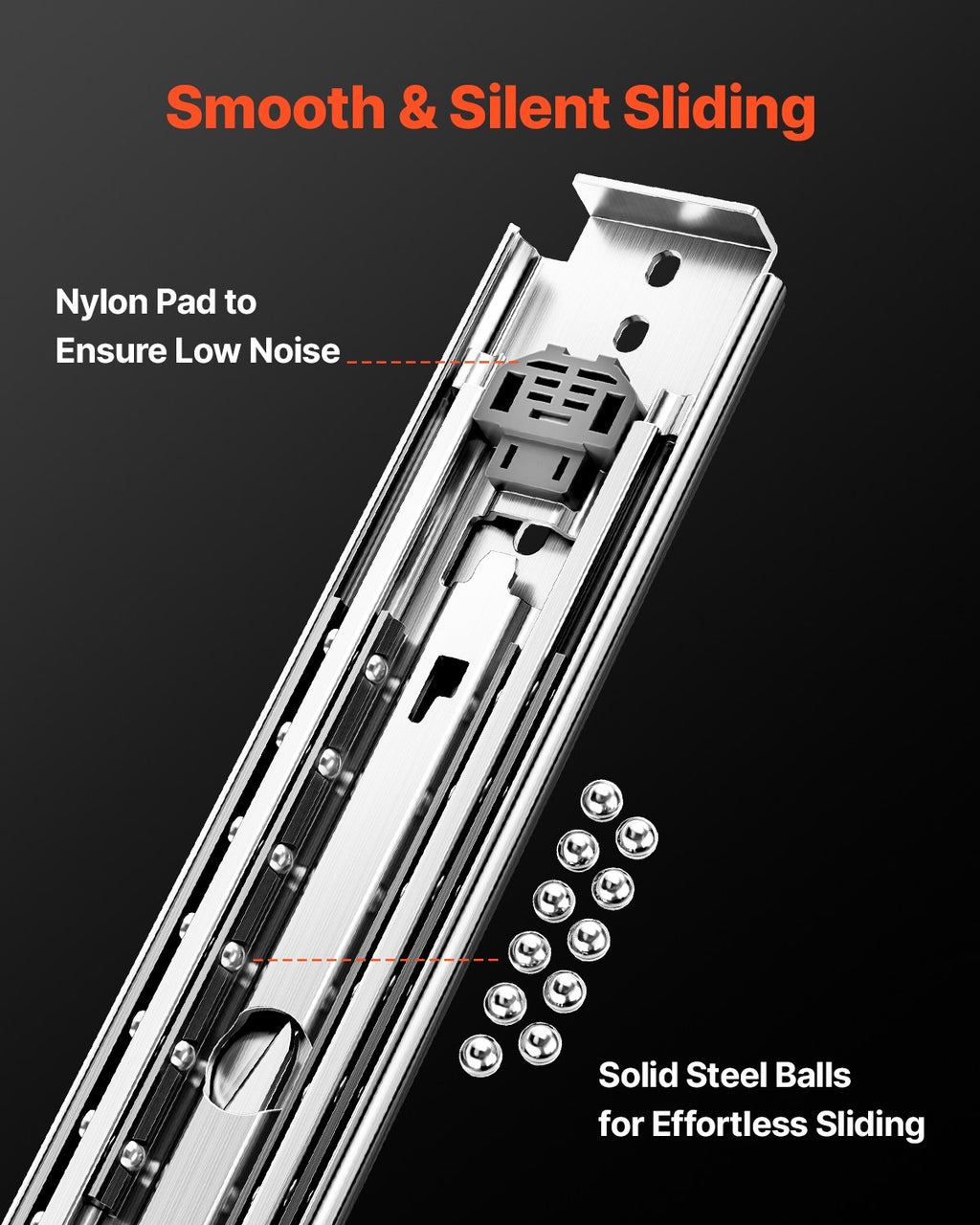

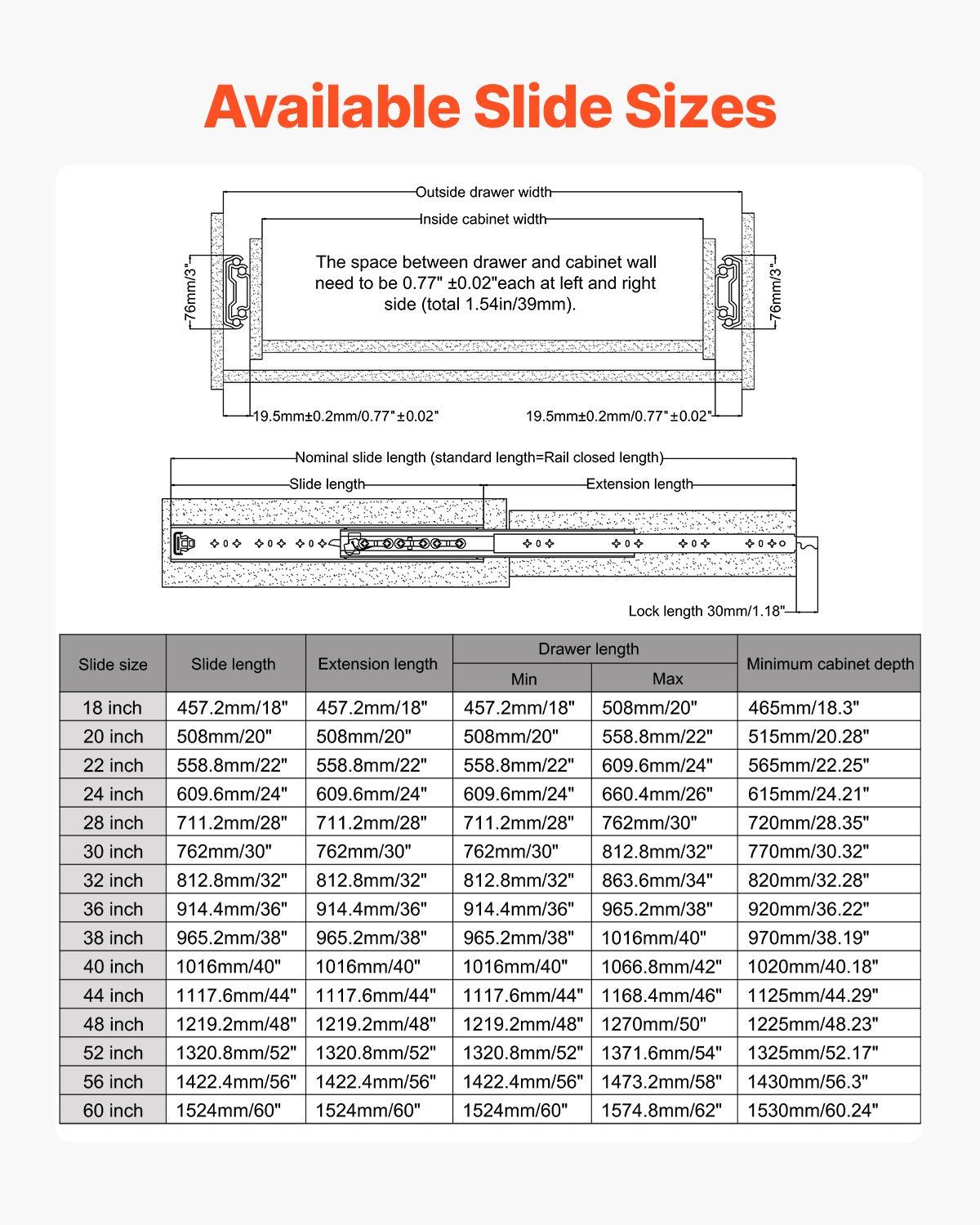

Jeklena vodila s krogličnim vodenjem omogočajo enakomerno premikanje predala. Pred montažo preverite stranski prostor, razpored pritrdilnih lukenj ter globino omare, saj nazivna dolžina vodila ni vedno enaka celotni meri izvedbe z zaklepnim vzvodom.

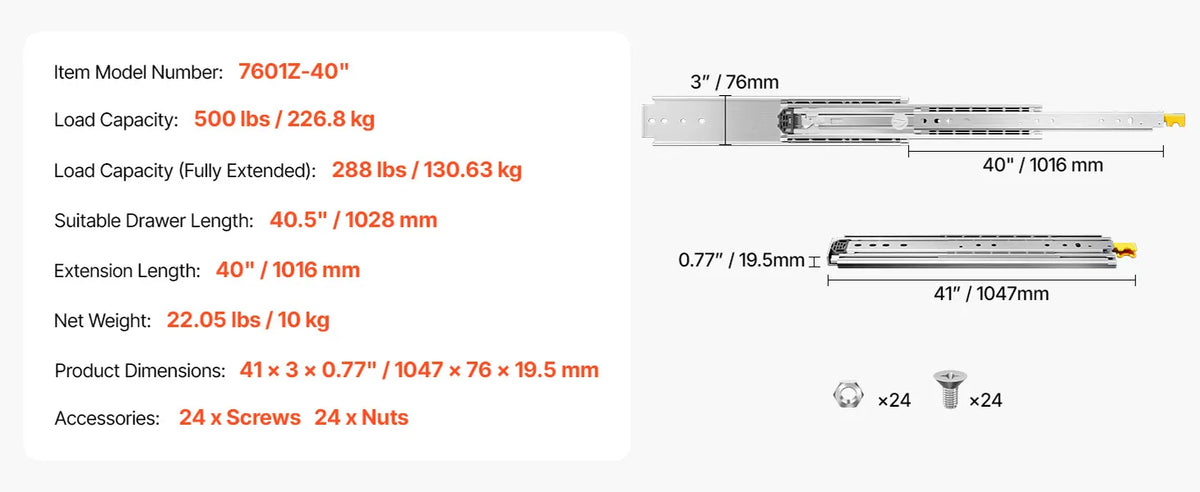

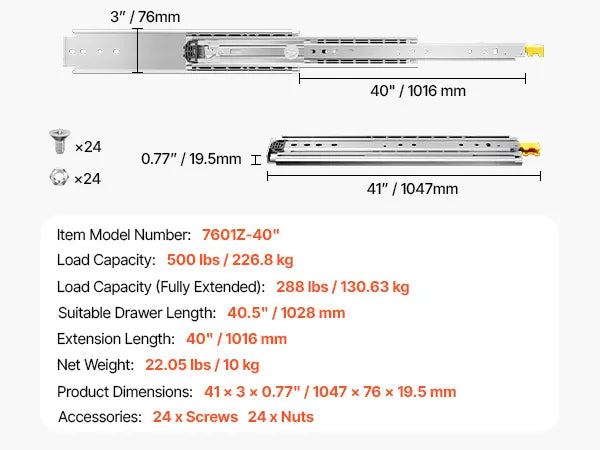

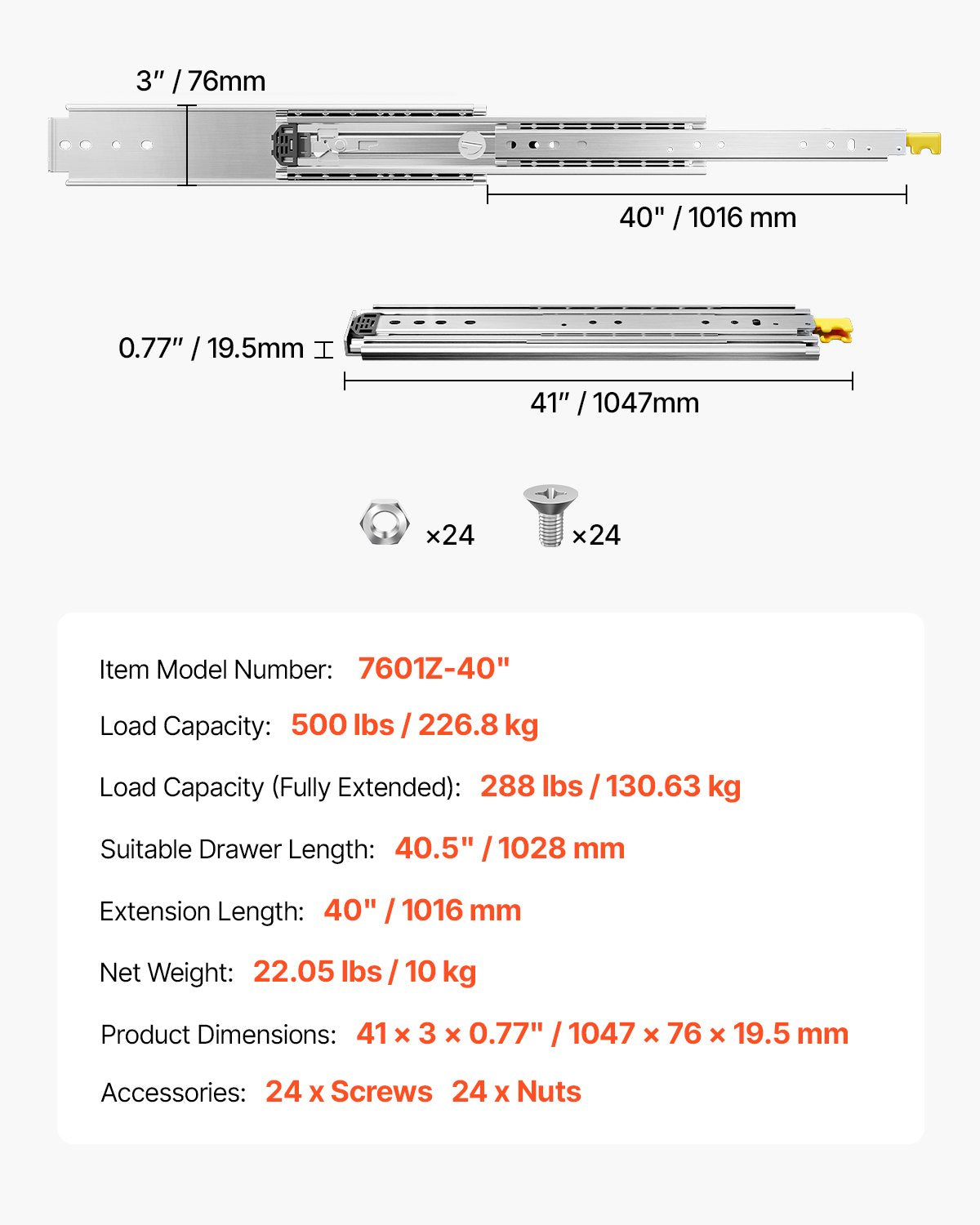

Tehnične specifikacije

Model 7601Z-40"

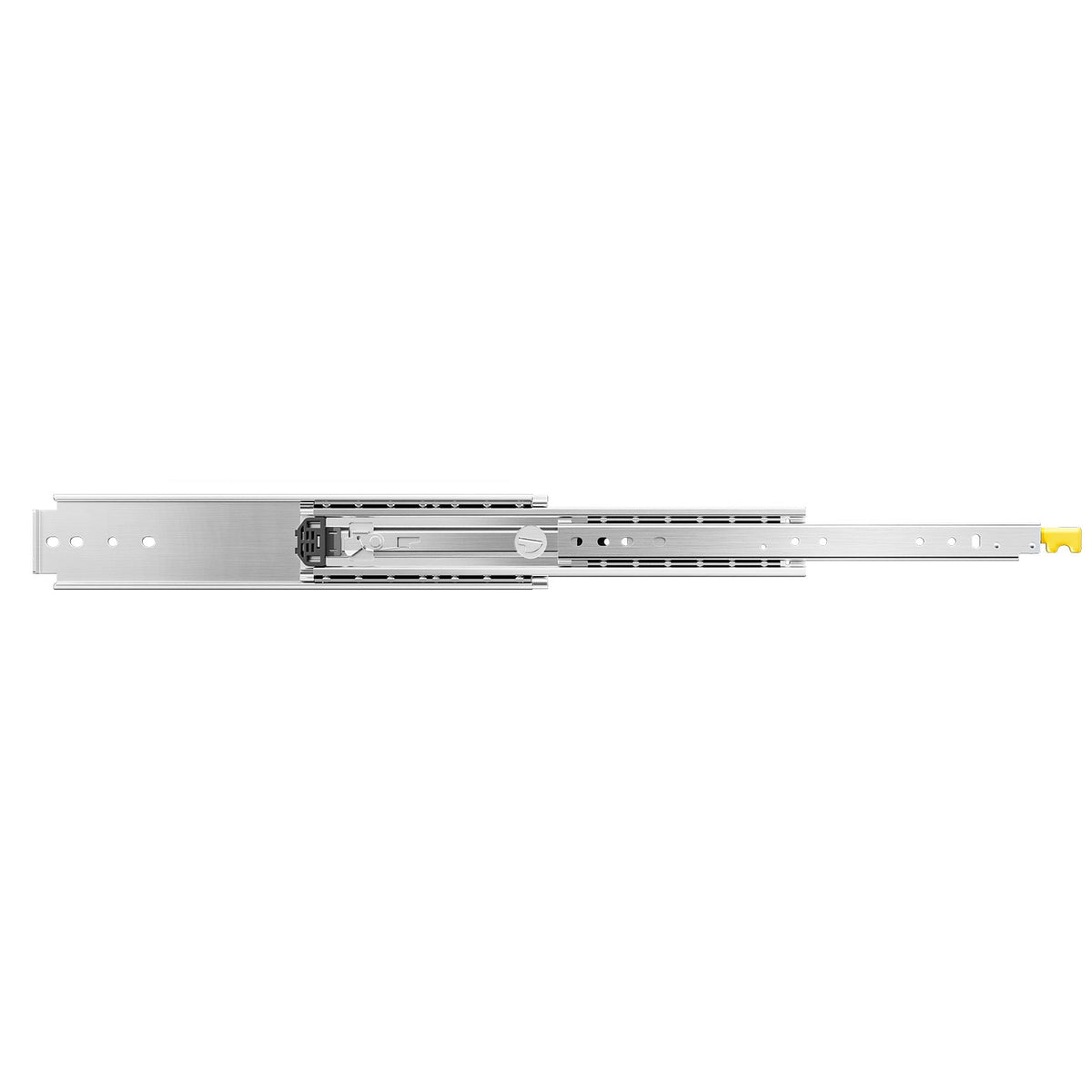

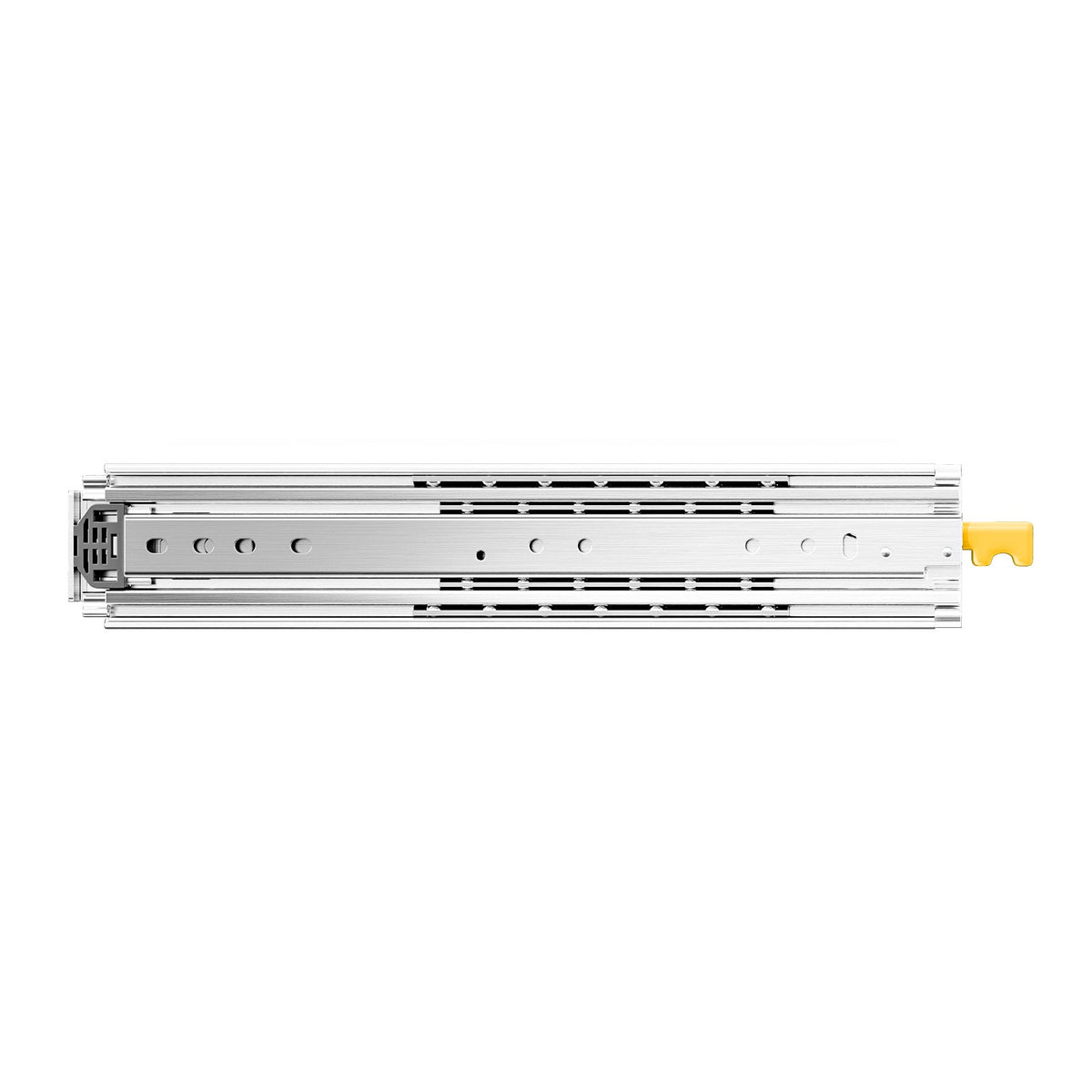

Izvedba Stranska montaža, tridelni polni izvlek
Nosilnost para pri polnem izvleku 130,63 kg
Največja deklarirana nosilnost para 226,8 kg
Pakiranje 1 par (2 vodili)
Zaklep Da
Teža kompleta 10 kg
Dolžina izvleka po specifikacijah 1016 mm
Navedena ustrezna dolžina predala 1028 mm
Mere izdelka po specifikacijah 1047 x 76 x 19,5 mm

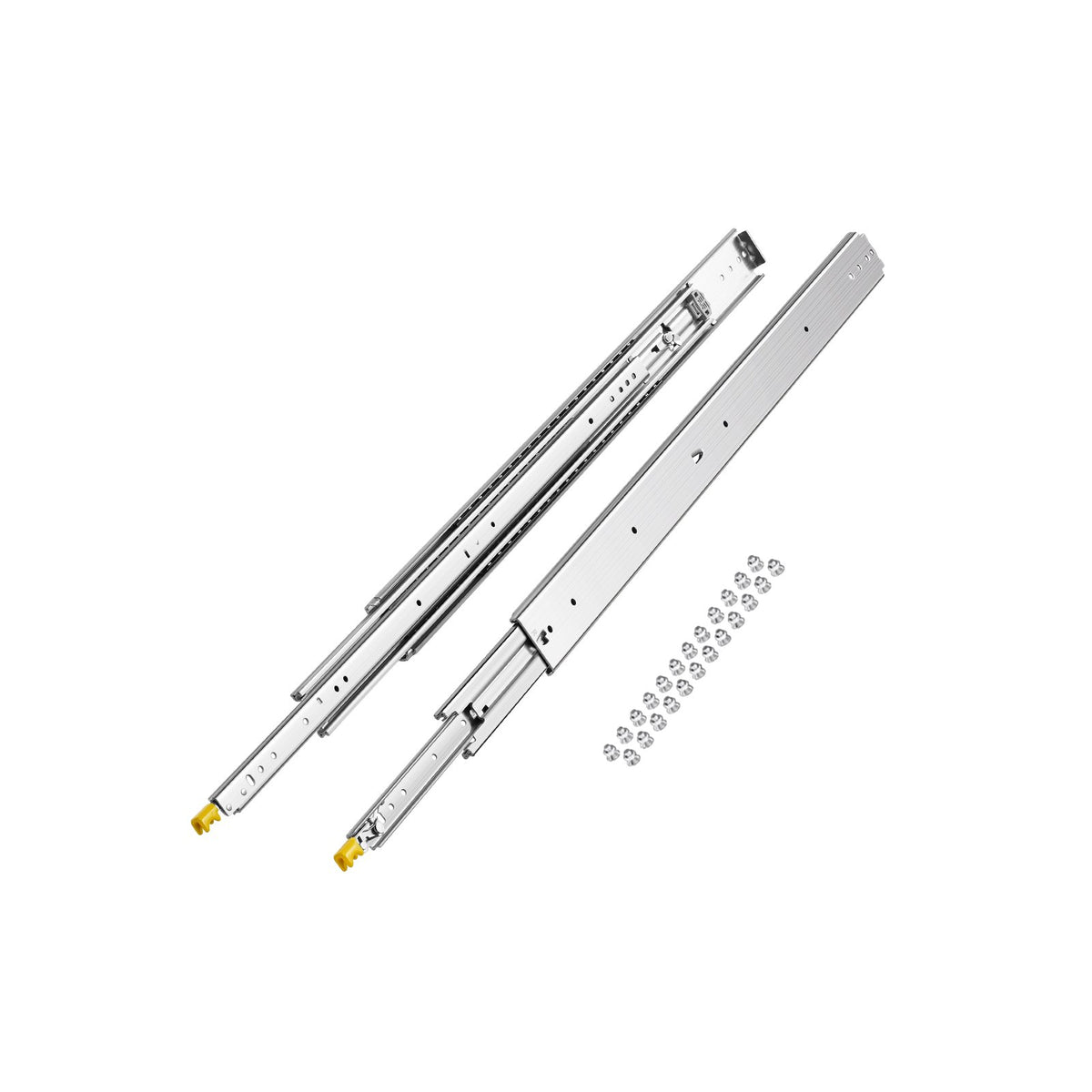

Vsebina kompleta

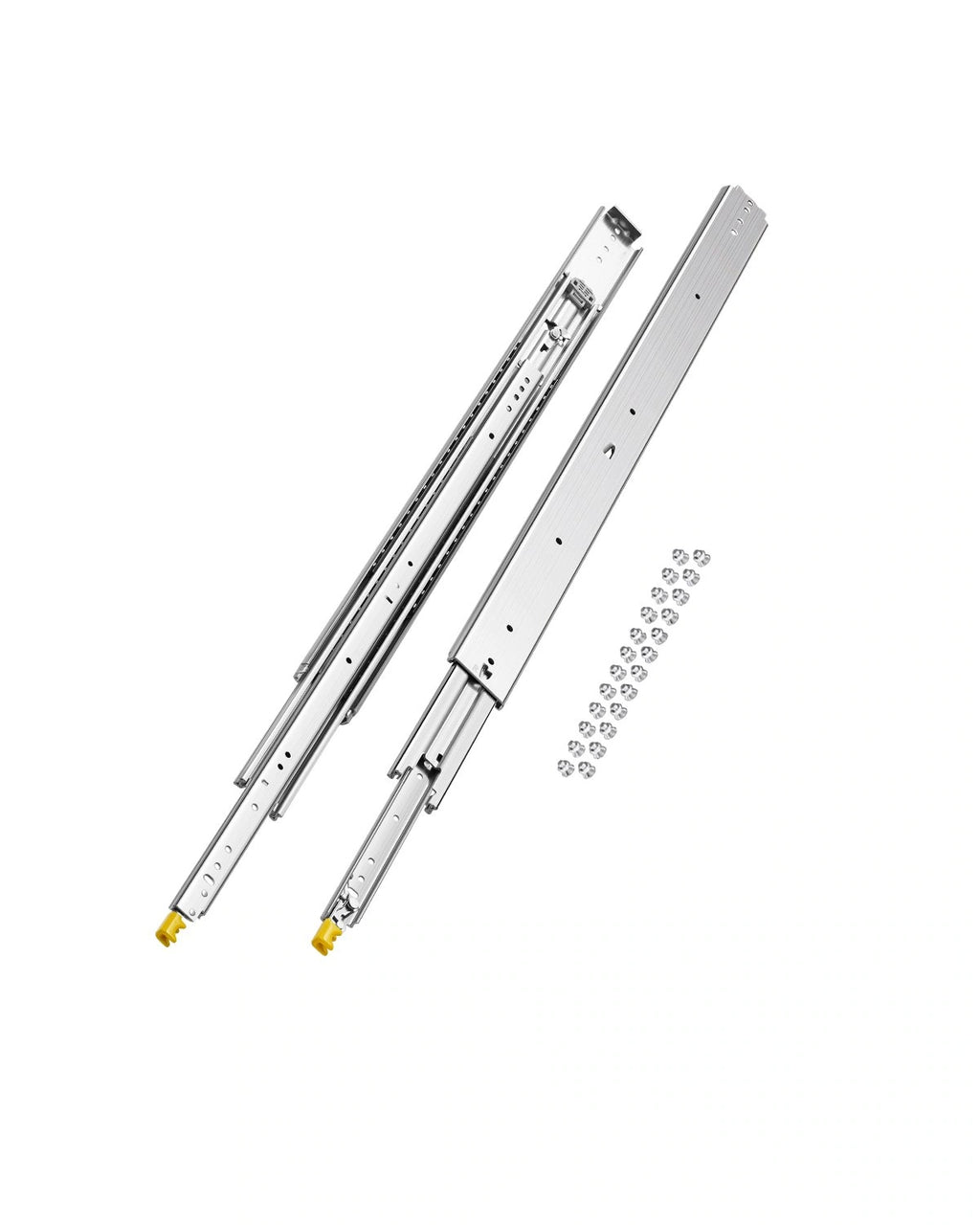

V kompletu je en par vodil, torej dva kosa za obe stranici predala. Vijaki in matice so prikazani med priloženimi deli. Pred vgradnjo izberite pritrditev, primerno materialu in debelini vaše nosilne konstrukcije. Pohištvo, predal, orodje in predmeti na prikazih uporabe niso vključeni.

Na kaj morate biti pozorni pri izbiri?

Izmerite predvideno globino predala in omare, preverite prostor za stransko montažo ter izberite dovolj veliko nosilnost pri polnem izvleku. Skupna teža predala in vsebine mora ostati znotraj dovoljenih vrednosti; montaža na dno ali drugačen položaj ni potrjena s temi podatki.

Primerjajte tudi druge dolžine v kategoriji teleskopska vodila za predale.
