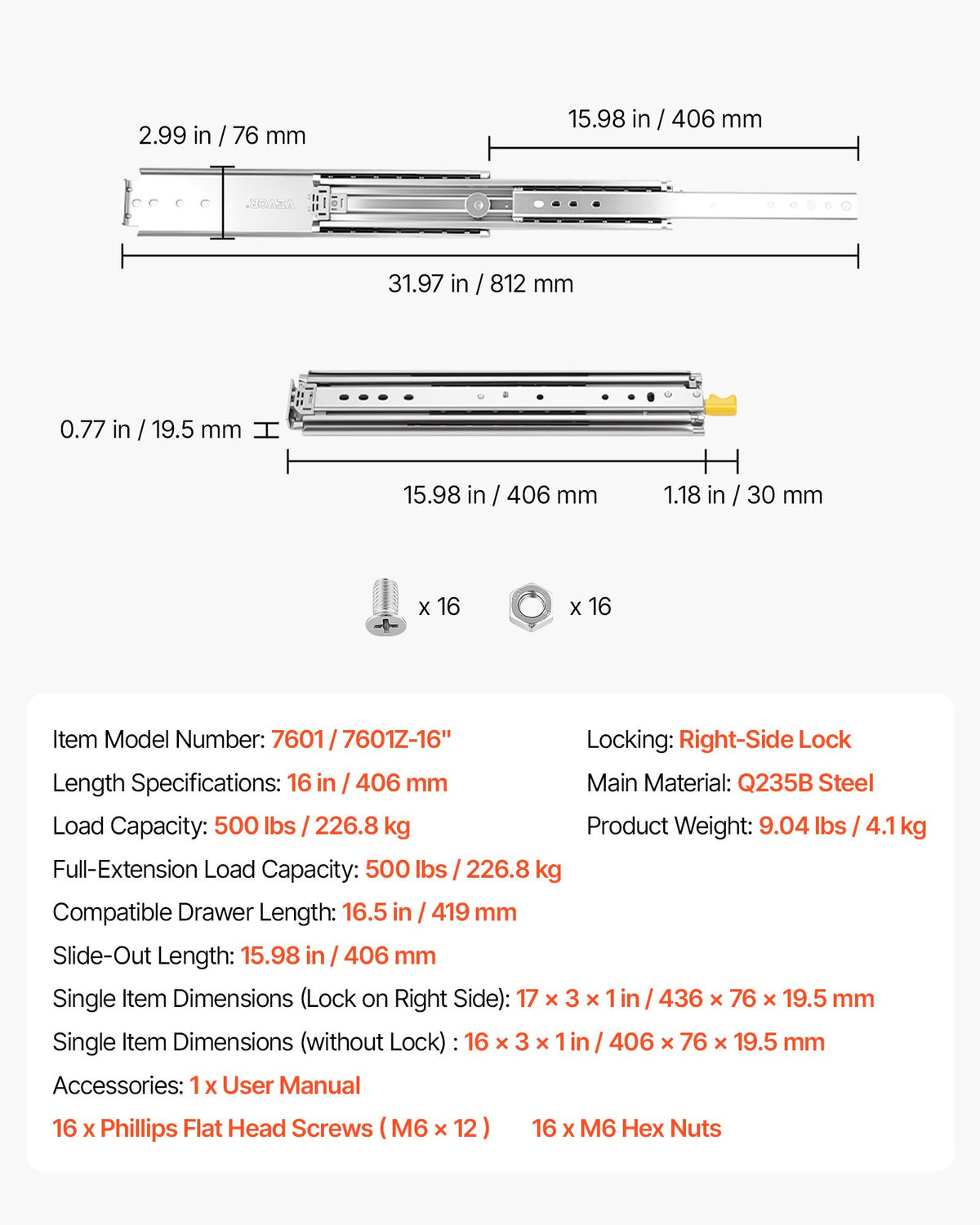

  • Teleskopska vodila za predale 406 mm: tehnična risba z merami, nosilnostjo in podatki modela.
  • Teleskopska vodila za predale 406 mm: prikaz vgrajenih vodil z izvlečenim predalom.
  • Teleskopska vodila za predale 406 mm: dodaten pogled na komplet vodil in pritrdilne dele.

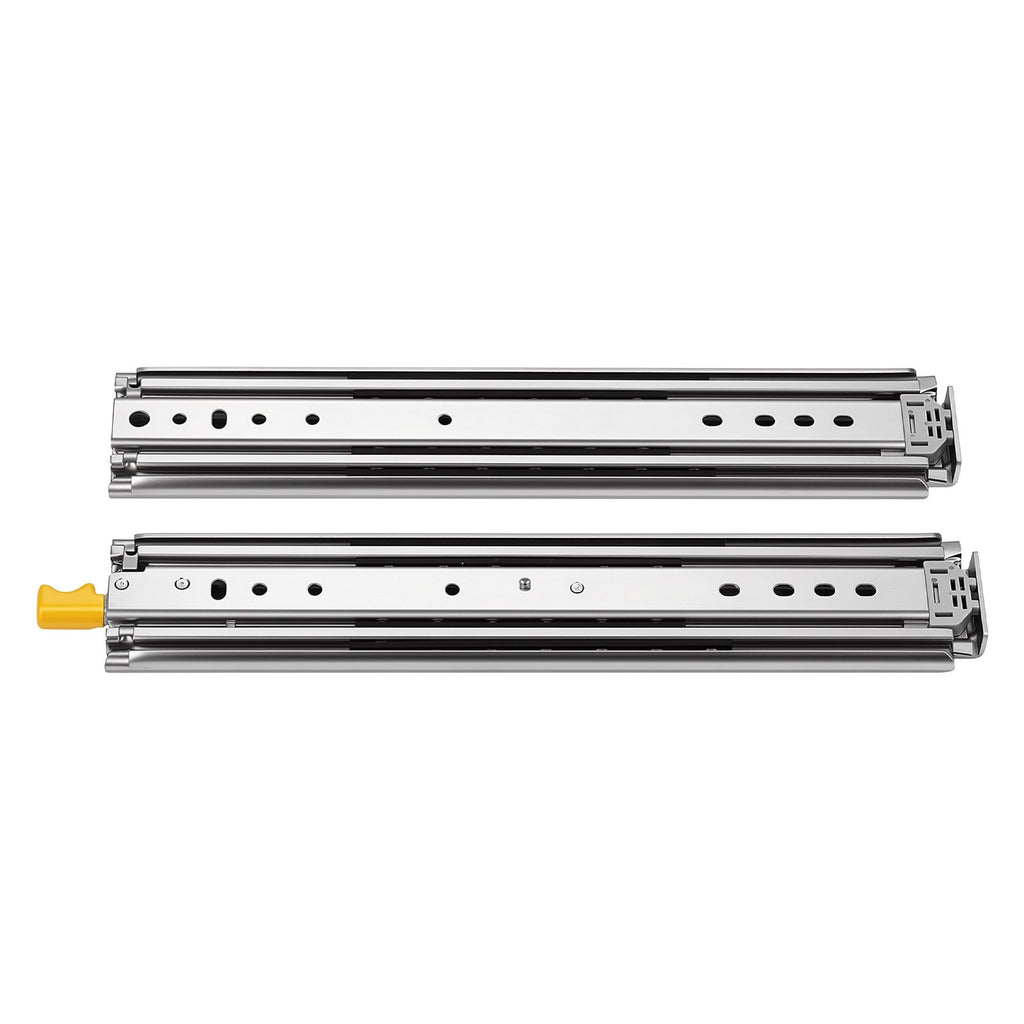

  • Teleskopska vodila za predale 406 mm: pogled na sestavljena vodila s strani.
  • Teleskopska vodila za predale 406 mm: dodaten pogled na kovinska vodila in pritrdilne odprtine.
  • Teleskopska vodila za predale 406 mm: dodaten pogled na profil teleskopskih vodil.

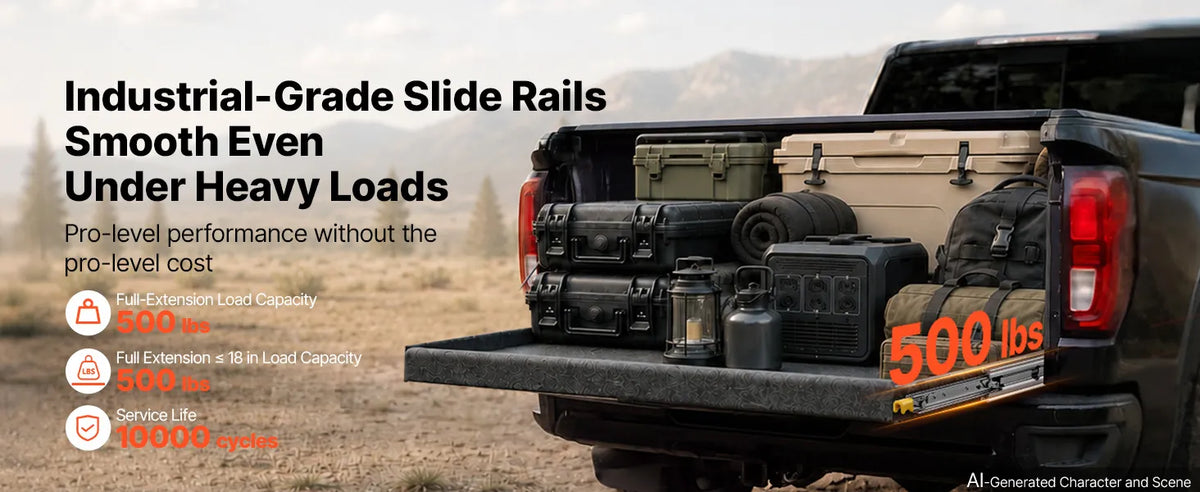

  • Teleskopska vodila za predale 406 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.

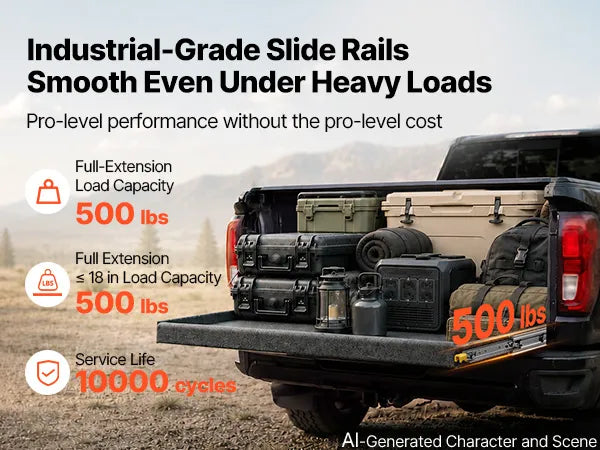

  • Teleskopska vodila za predale 406 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.

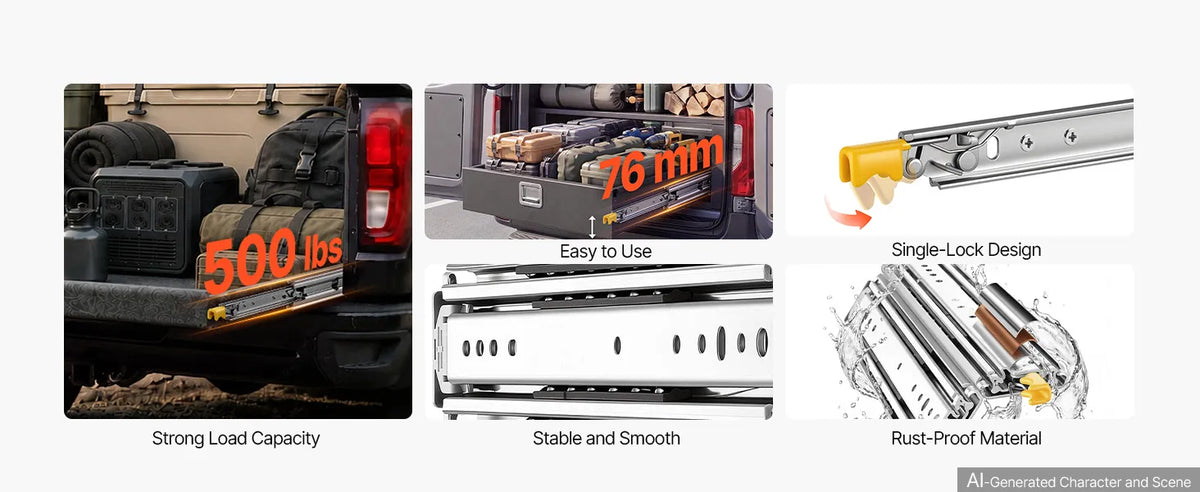

  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: primerjalni prikaz materiala in debeline profilov vodila v prikazni grafiki.

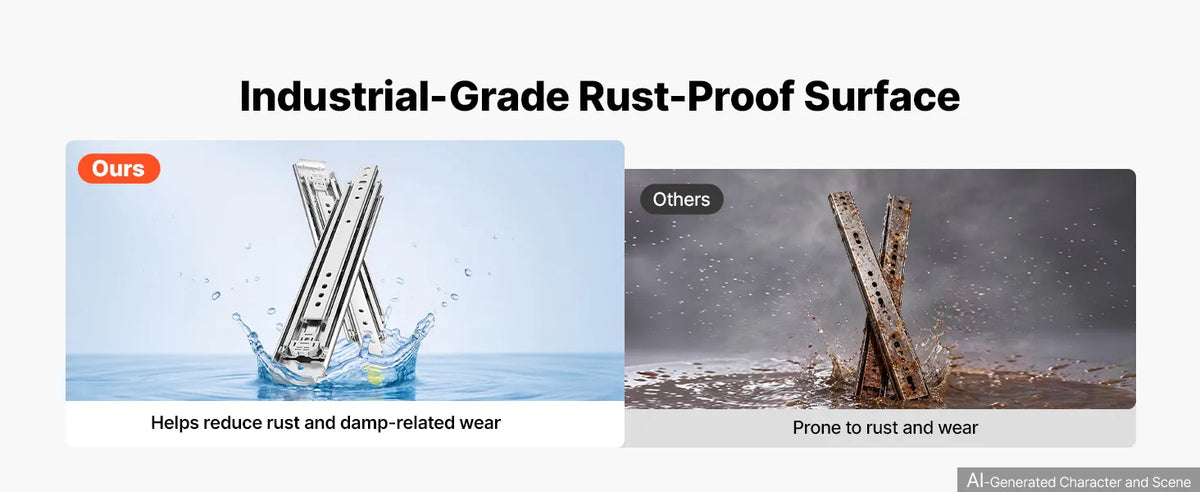

  • Teleskopska vodila za predale 406 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.

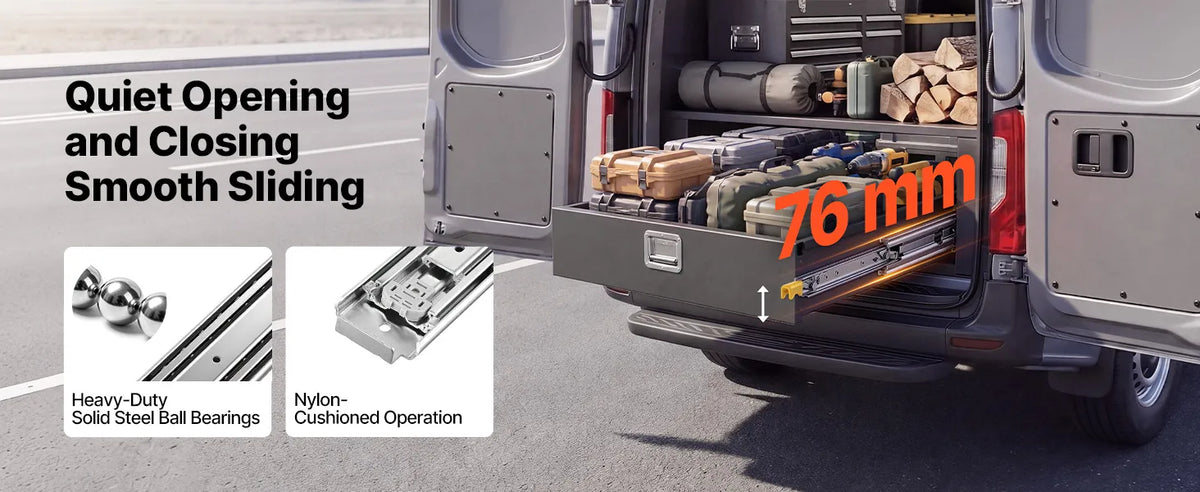

  • Teleskopska vodila za predale 406 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v prikazni grafiki.

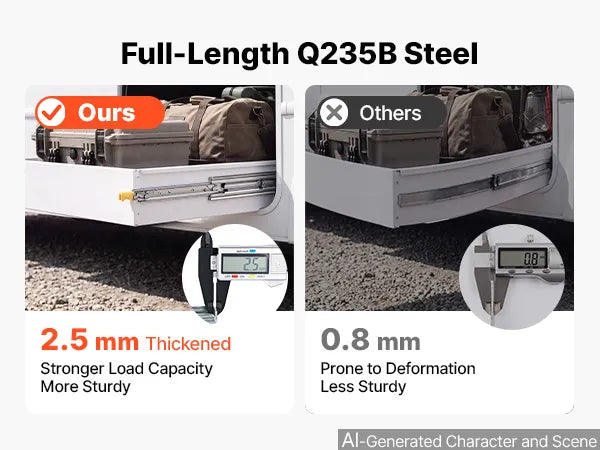

  • Teleskopska vodila za predale 406 mm: primerjalni prikaz materiala in debeline profilov vodila v pokončni grafiki.

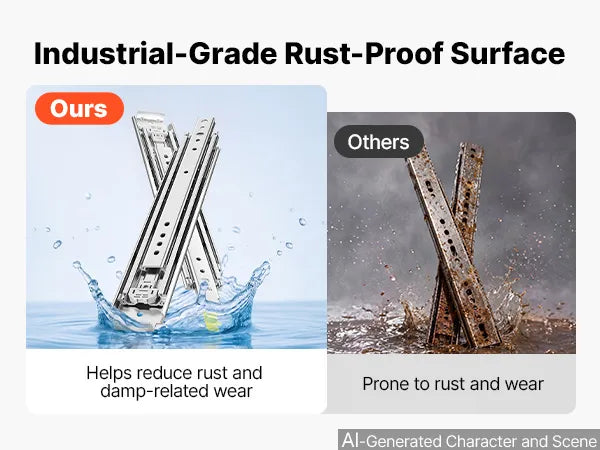

  • Teleskopska vodila za predale 406 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v pokončni grafiki.

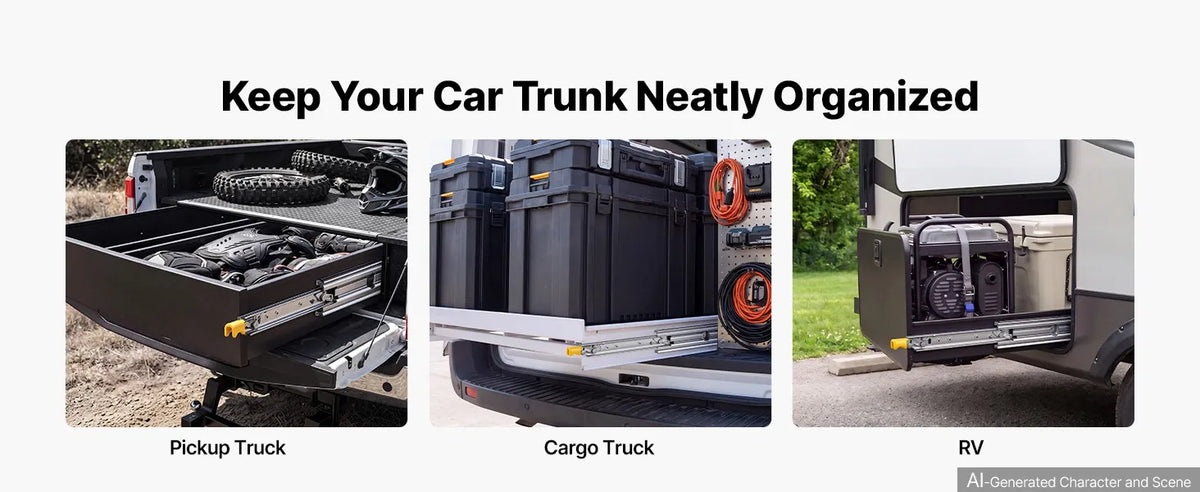

  • Teleskopska vodila za predale 406 mm: primeri vgradnje izvlečnih predalov v vozilih v širokem prikazu.

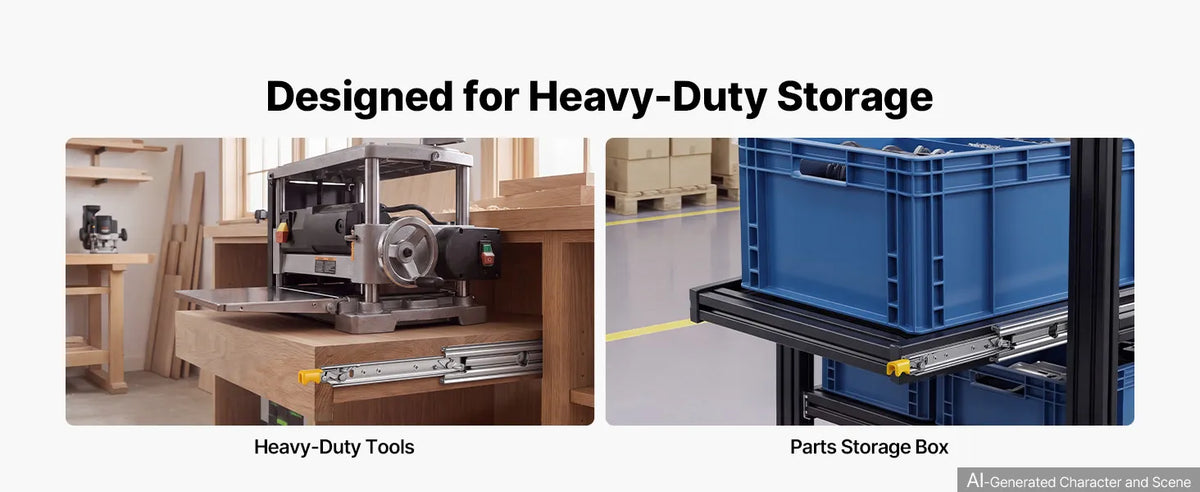

  • Teleskopska vodila za predale 406 mm: primeri izvlečnih rešitev za težje orodje in skladiščne zaboje v širokem prikazu.

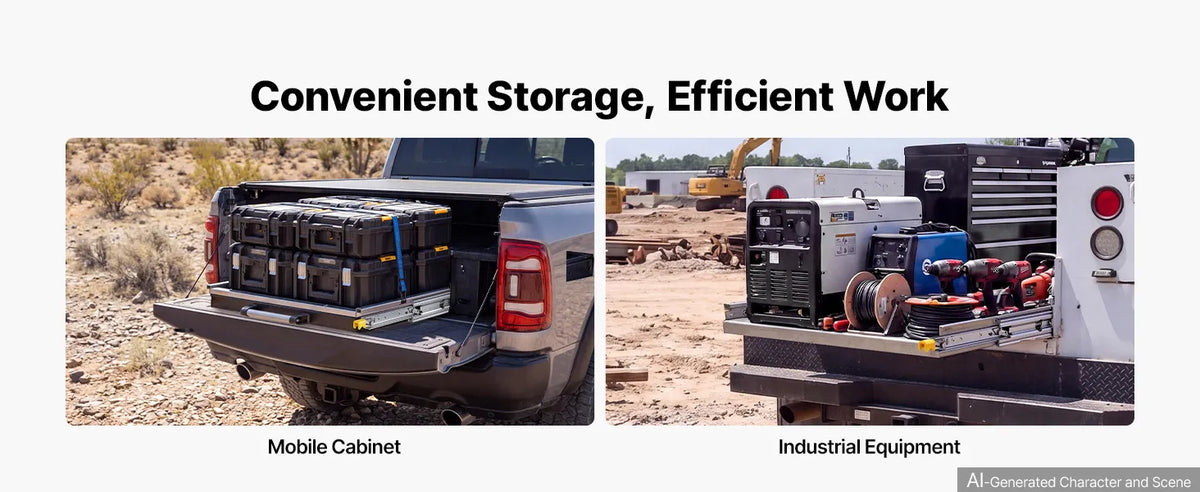

  • Teleskopska vodila za predale 406 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri vgradnje izvlečnih predalov v vozilih v pokončnem prikazu.

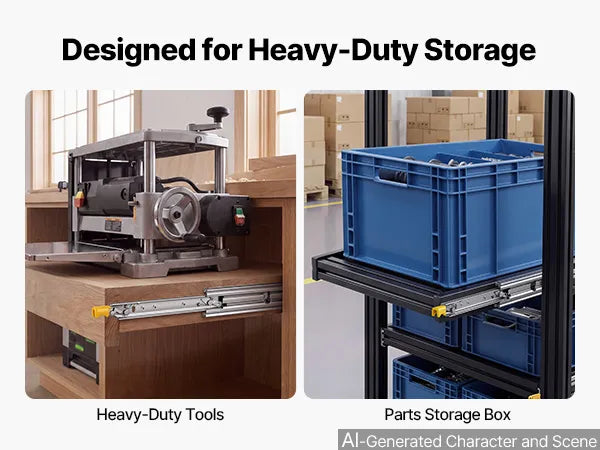

  • Teleskopska vodila za predale 406 mm: primeri izvlečnih rešitev za težje orodje in skladiščne zaboje v pokončnem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v pokončnem prikazu.
  • Teleskopska vodila za predale 406 mm: podrobnost notranjega kovinskega profila vodila v širokem prikazu.

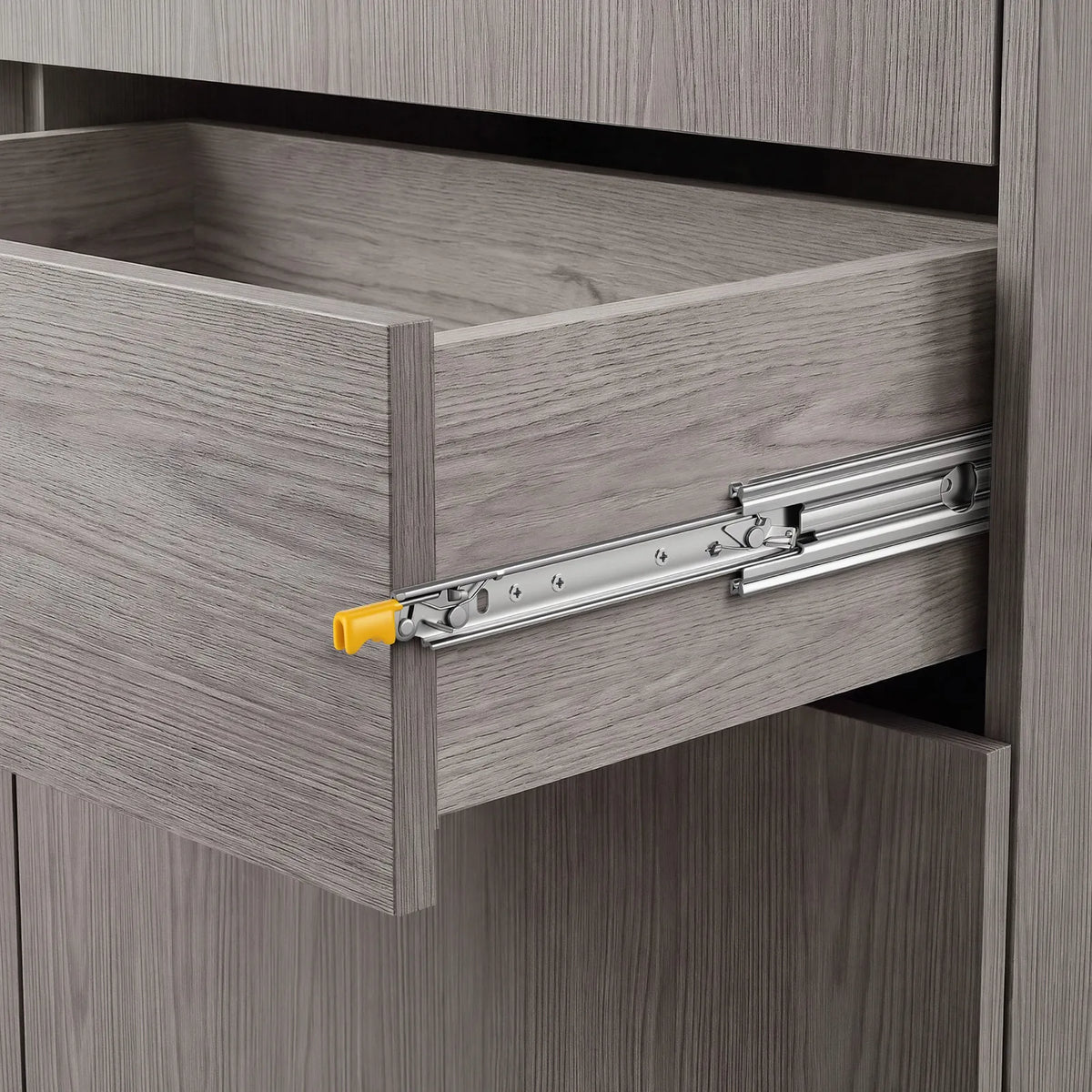

  • Teleskopska vodila za predale 406 mm: pogled na vodilo, pritrjeno na stranico predala v širokem prikazu.

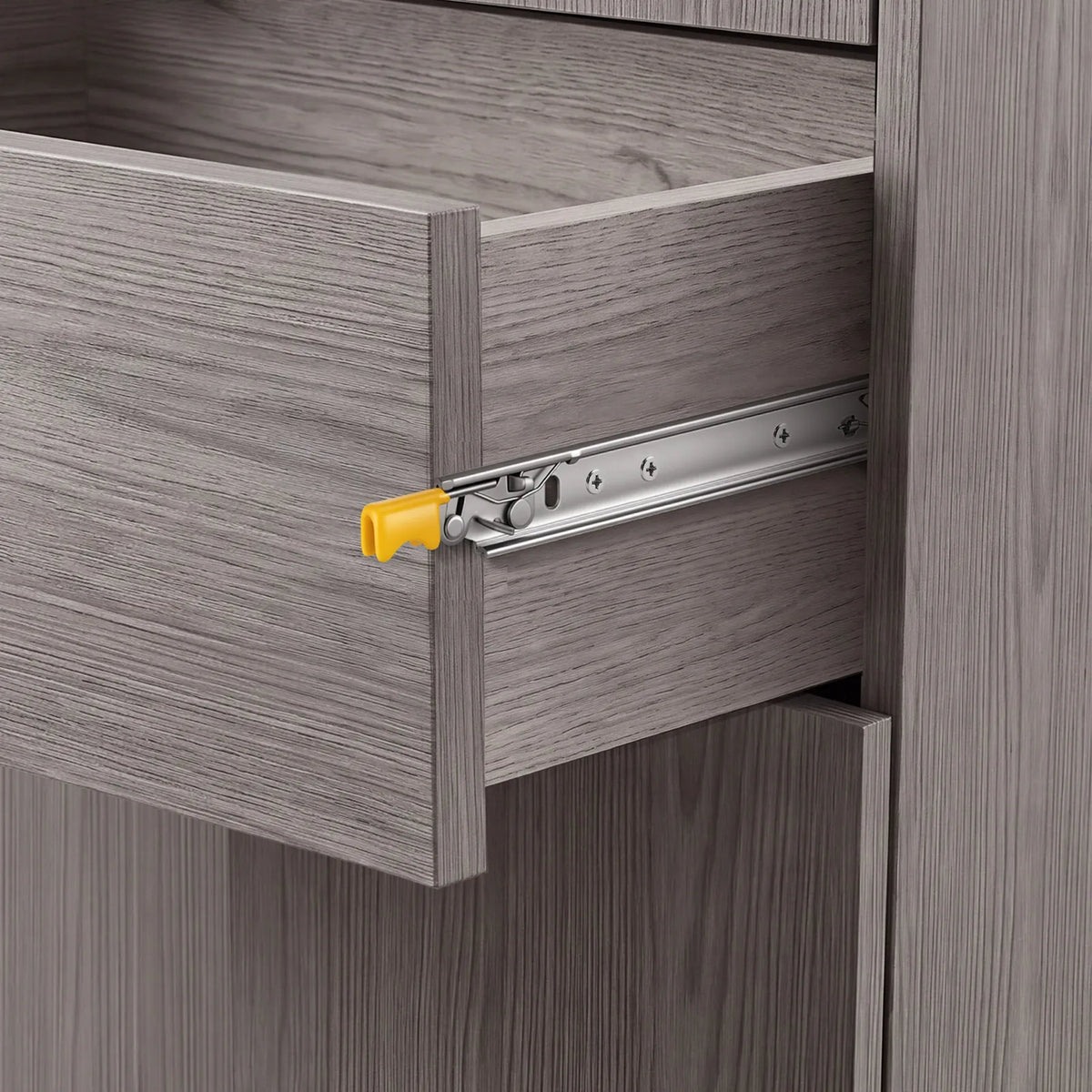

  • Teleskopska vodila za predale 406 mm: podrobnost vgrajenega vodila pri odprtem predalu v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: tehnična risba z merami, nosilnostjo in podatki modela v prikazni grafiki.

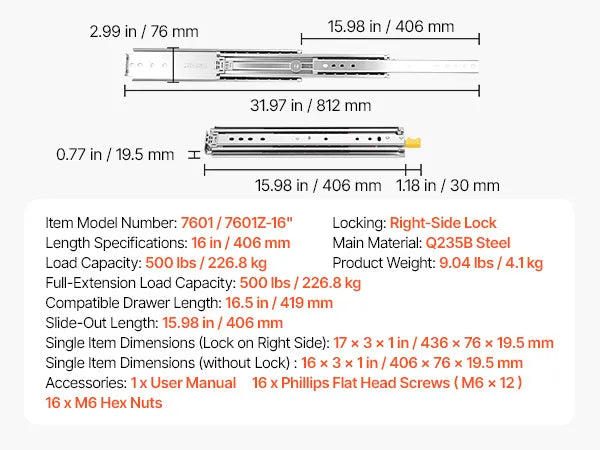

  • Teleskopska vodila za predale 406 mm: tehnična risba z merami, nosilnostjo in podatki modela v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: glavna fotografija kompleta vodil s pritrdilnimi deli.

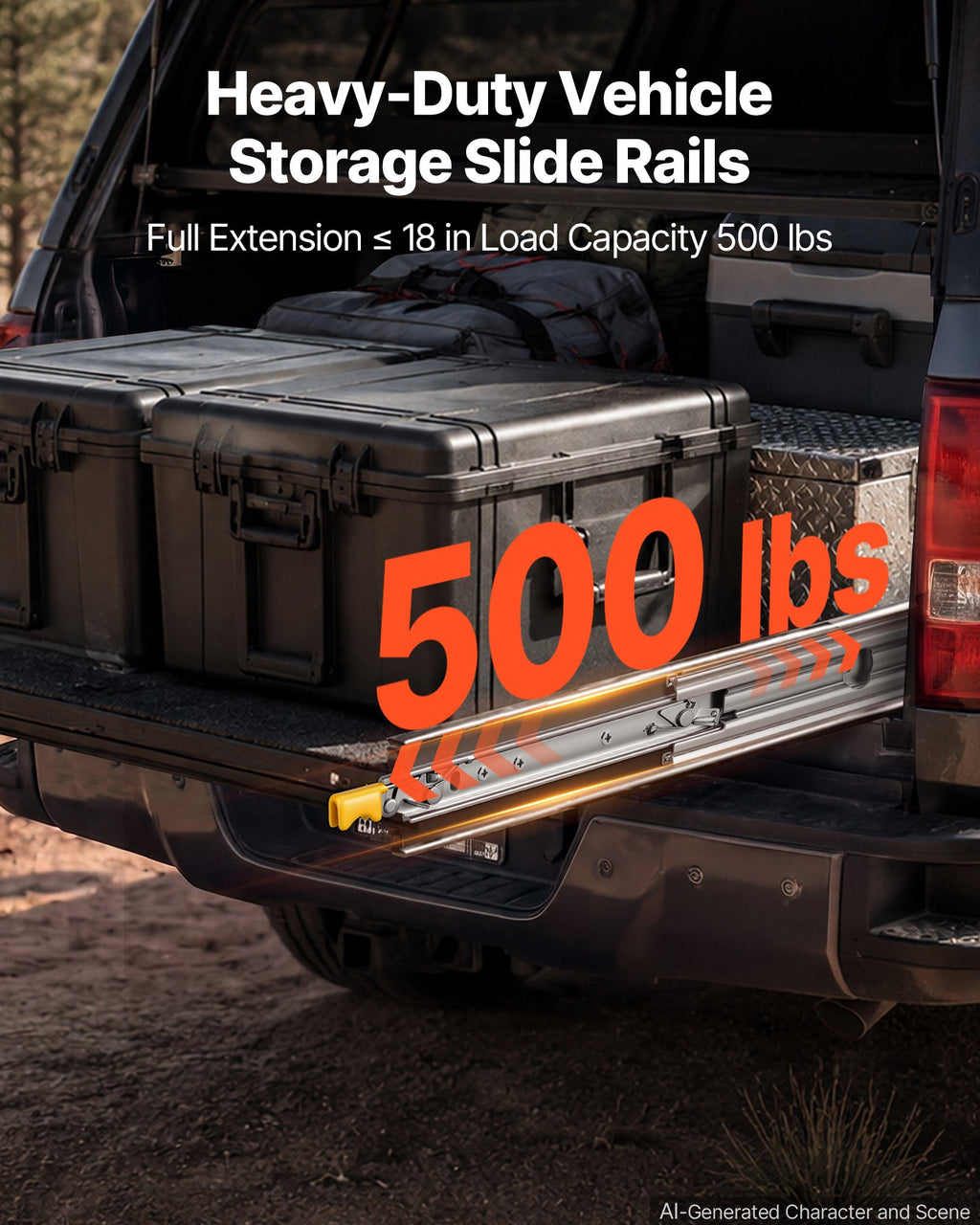

  • Teleskopska vodila za predale 406 mm: primer uporabe vodil pri izvlečnih policah ali predalih.
  • Teleskopska vodila za predale 406 mm: primerjalni prikaz materiala in debeline profilov vodila.
  • Teleskopska vodila za predale 406 mm: podrobnost krogličnega vodenja in jeklenih kroglic.

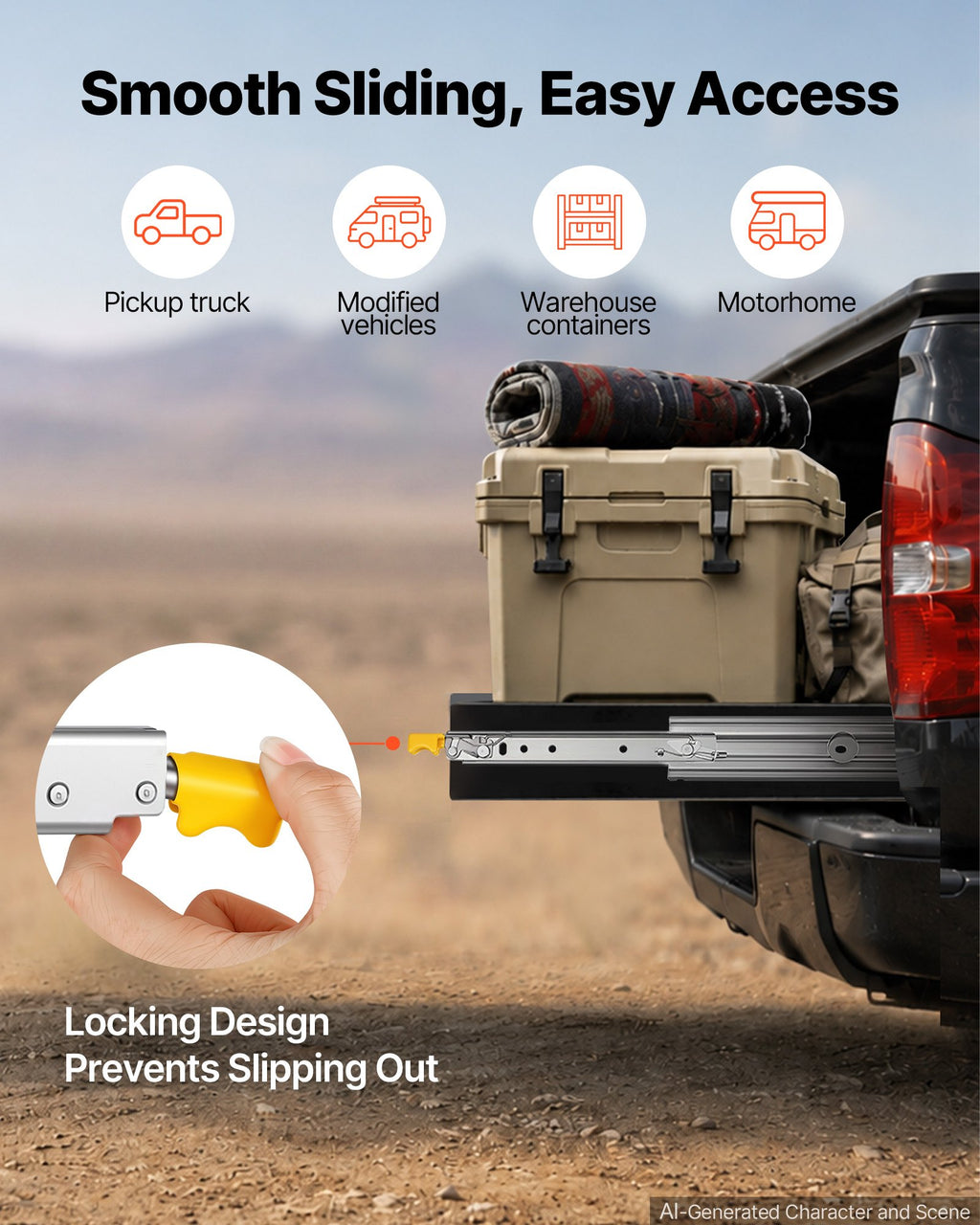

  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala.
  • Teleskopska vodila za predale 406 mm: primerjalna risba mer in pregled različnih dolžin vodil.
  • Teleskopska vodila za predale 406 mm: tehnična risba z merami, nosilnostjo in podatki modela.
  • Teleskopska vodila za predale 406 mm: prikaz vgrajenih vodil z izvlečenim predalom.
  • Teleskopska vodila za predale 406 mm: dodaten pogled na komplet vodil in pritrdilne dele.
  • Teleskopska vodila za predale 406 mm: pogled na sestavljena vodila s strani.
  • Teleskopska vodila za predale 406 mm: dodaten pogled na kovinska vodila in pritrdilne odprtine.
  • Teleskopska vodila za predale 406 mm: dodaten pogled na profil teleskopskih vodil.
  • Teleskopska vodila za predale 406 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: prikaz zaklepnega mehanizma in položajev izvlečnega predala v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: primerjalni prikaz materiala in debeline profilov vodila v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: primerjalni prikaz materiala in debeline profilov vodila v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v pokončni grafiki.
  • Teleskopska vodila za predale 406 mm: primeri vgradnje izvlečnih predalov v vozilih v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri izvlečnih rešitev za težje orodje in skladiščne zaboje v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri vgradnje izvlečnih predalov v vozilih v pokončnem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri izvlečnih rešitev za težje orodje in skladiščne zaboje v pokončnem prikazu.
  • Teleskopska vodila za predale 406 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v pokončnem prikazu.
  • Teleskopska vodila za predale 406 mm: podrobnost notranjega kovinskega profila vodila v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: pogled na vodilo, pritrjeno na stranico predala v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: podrobnost vgrajenega vodila pri odprtem predalu v širokem prikazu.
  • Teleskopska vodila za predale 406 mm: tehnična risba z merami, nosilnostjo in podatki modela v prikazni grafiki.
  • Teleskopska vodila za predale 406 mm: tehnična risba z merami, nosilnostjo in podatki modela v pokončni grafiki.
Teleskopska vodila za predale 406 mm, 226,8 kg, z zaklepom (par)

Teleskopska vodila za predale 406 mm, 226,8 kg, z zaklepom (par)

€59,00 EUR

Cena vključuje 22% DDV

 Na zalogi

Teleskopska vodila za predale 406 mm so namenjena izdelavi izvlečnih predalov in polic, pri katerih potrebujete dostop do celotne odlagalne površine. Tridelna izvedba s krogličnim vodenjem omogoča polni izvlek, stranska vgradnja pa je primerna za delavniške omare, pohištvo po meri in druge ustrezno zasnovane nosilne konstrukcije.

Nosilnost in način uporabe

Pri tej izvedbi znaša navedena nosilnost para pri polnem izvleku 226,8 kg, medtem ko je največja deklarirana nosilnost 226,8 kg. Pri izbiri upoštevajte predvsem obremenitev v odprtem položaju, vključno s težo predala in vsebine. Za doseganje deklariranih vrednosti sta pomembna čvrsta nosilna konstrukcija in natančna vzporedna montaža obeh vodil.

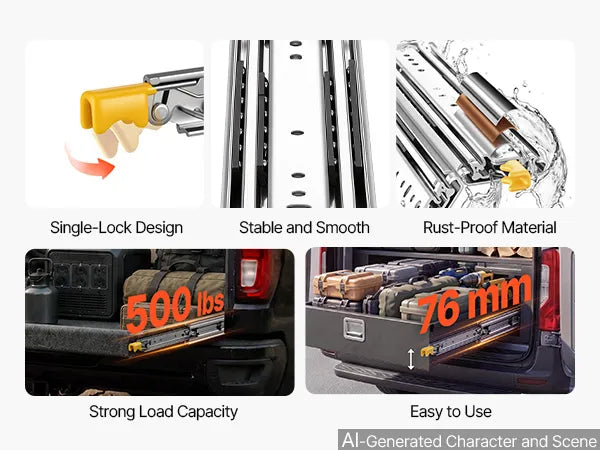

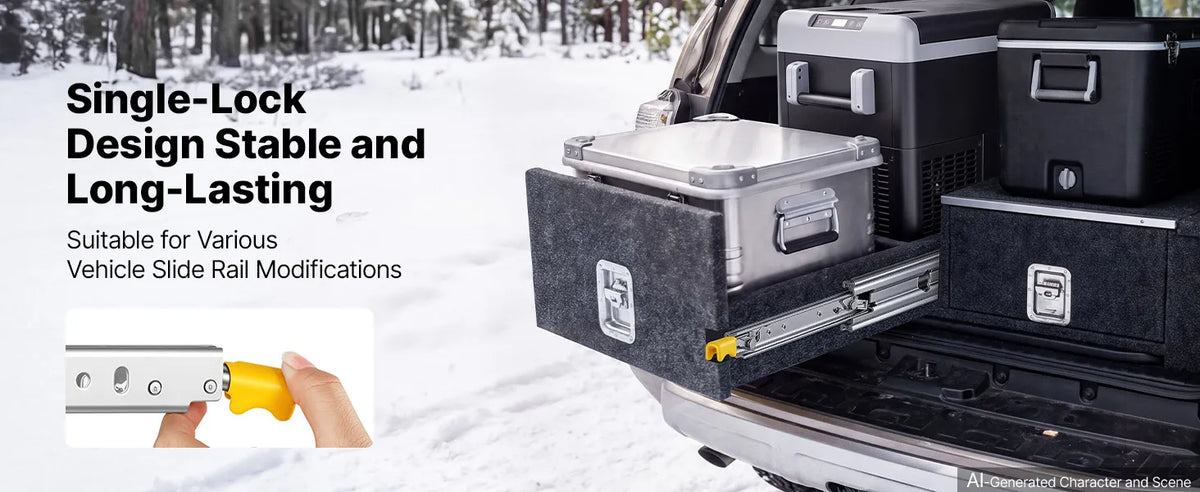

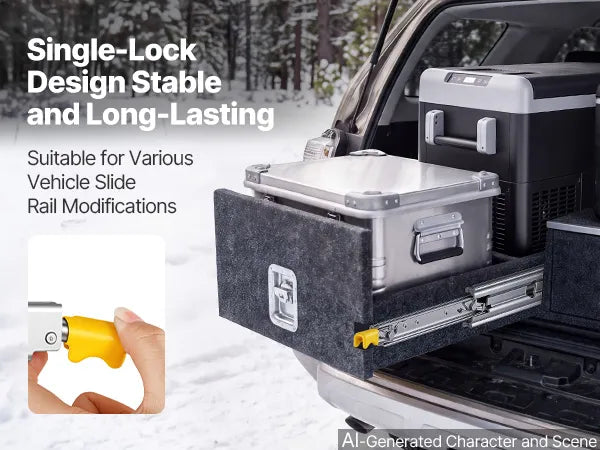

Zaklepni mehanizem pomaga zadržati predal v predvidenem položaju. Pred premikanjem sprostite zaklepni vzvod; vodila z zaklepom so praktična tudi pri predalih v servisnih vozilih in avtodomih, kjer želite omejiti nenamerno premikanje. Zaklep ne nadomešča pravilne pritrditve predala in njegove vsebine.

Priprava na vgradnjo

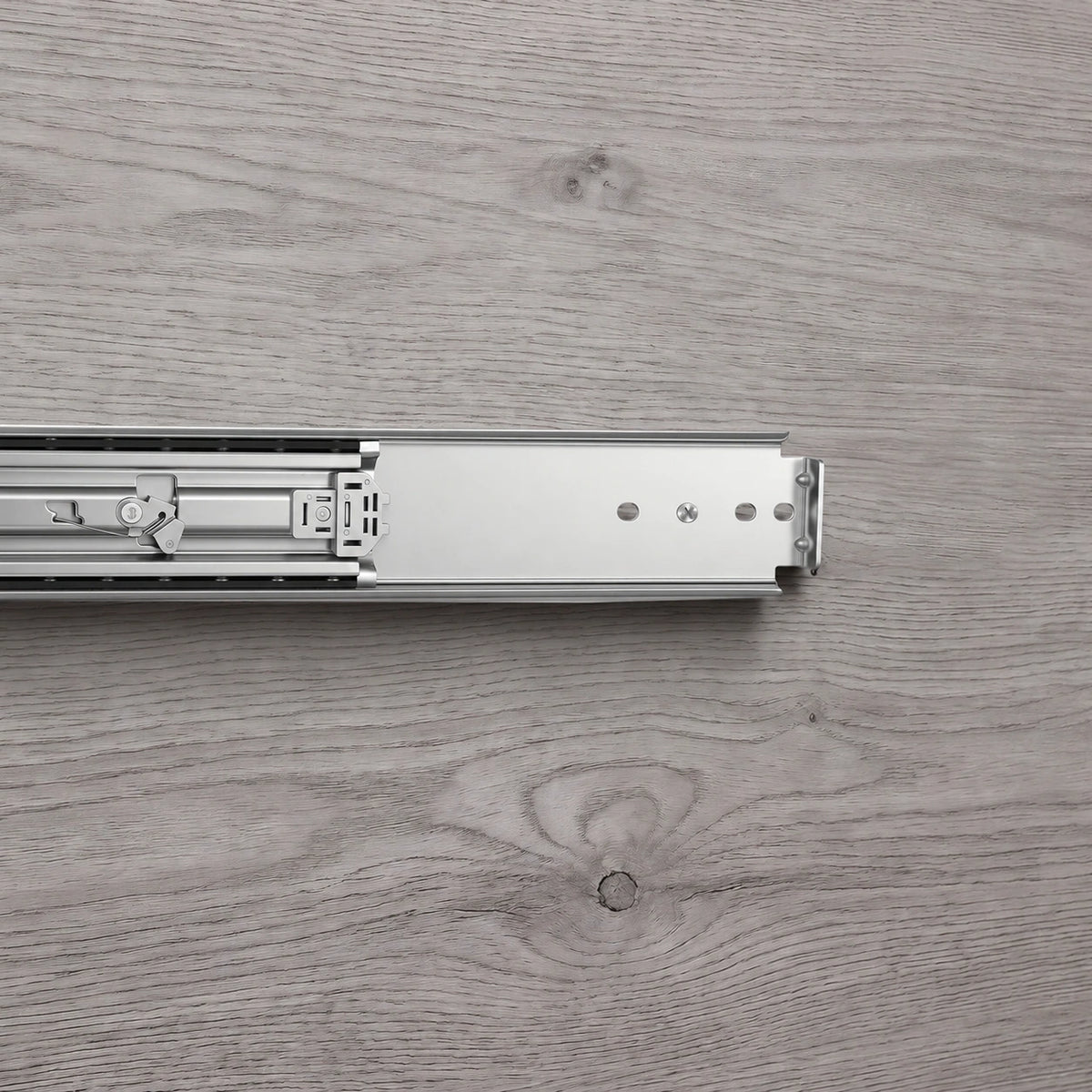

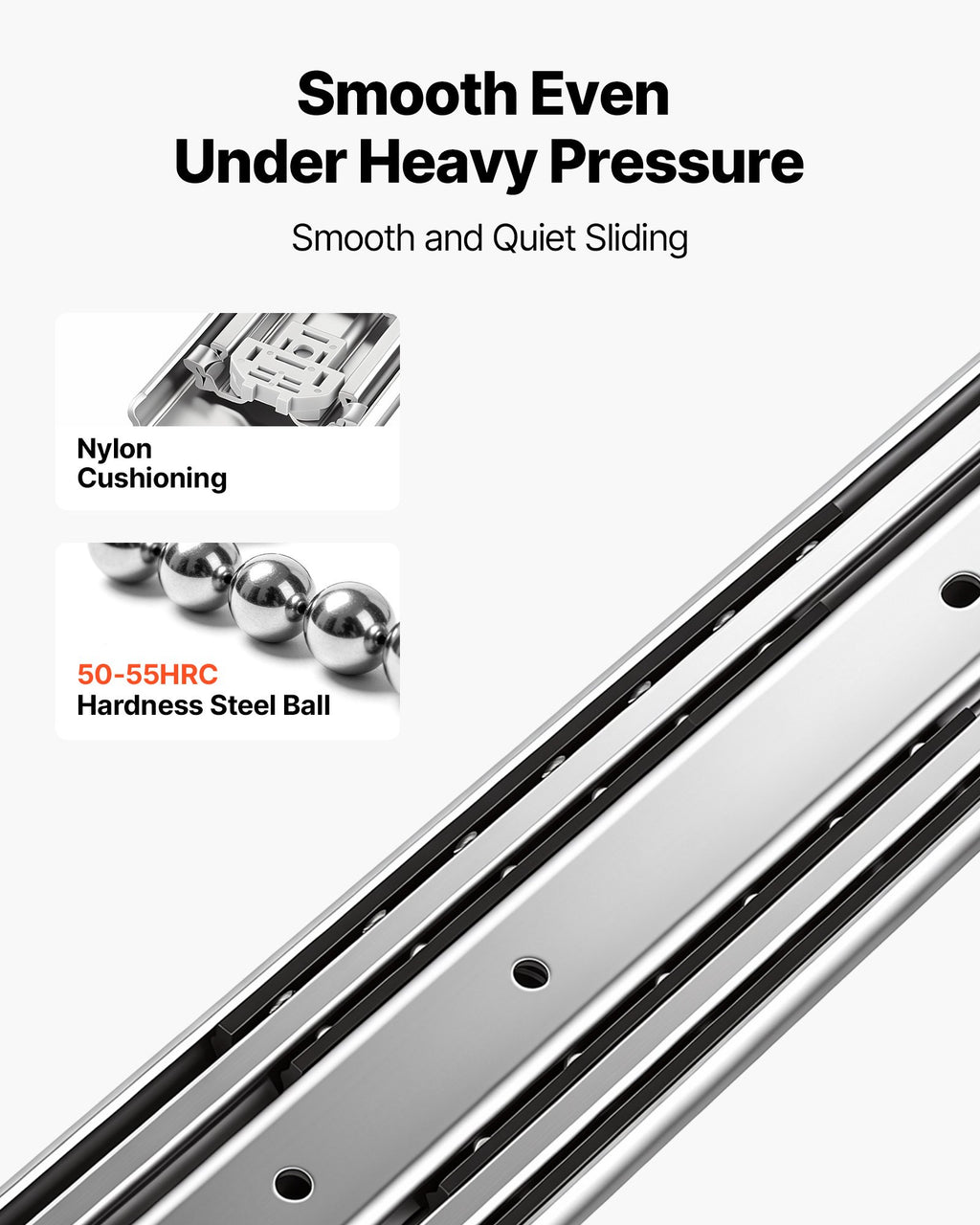

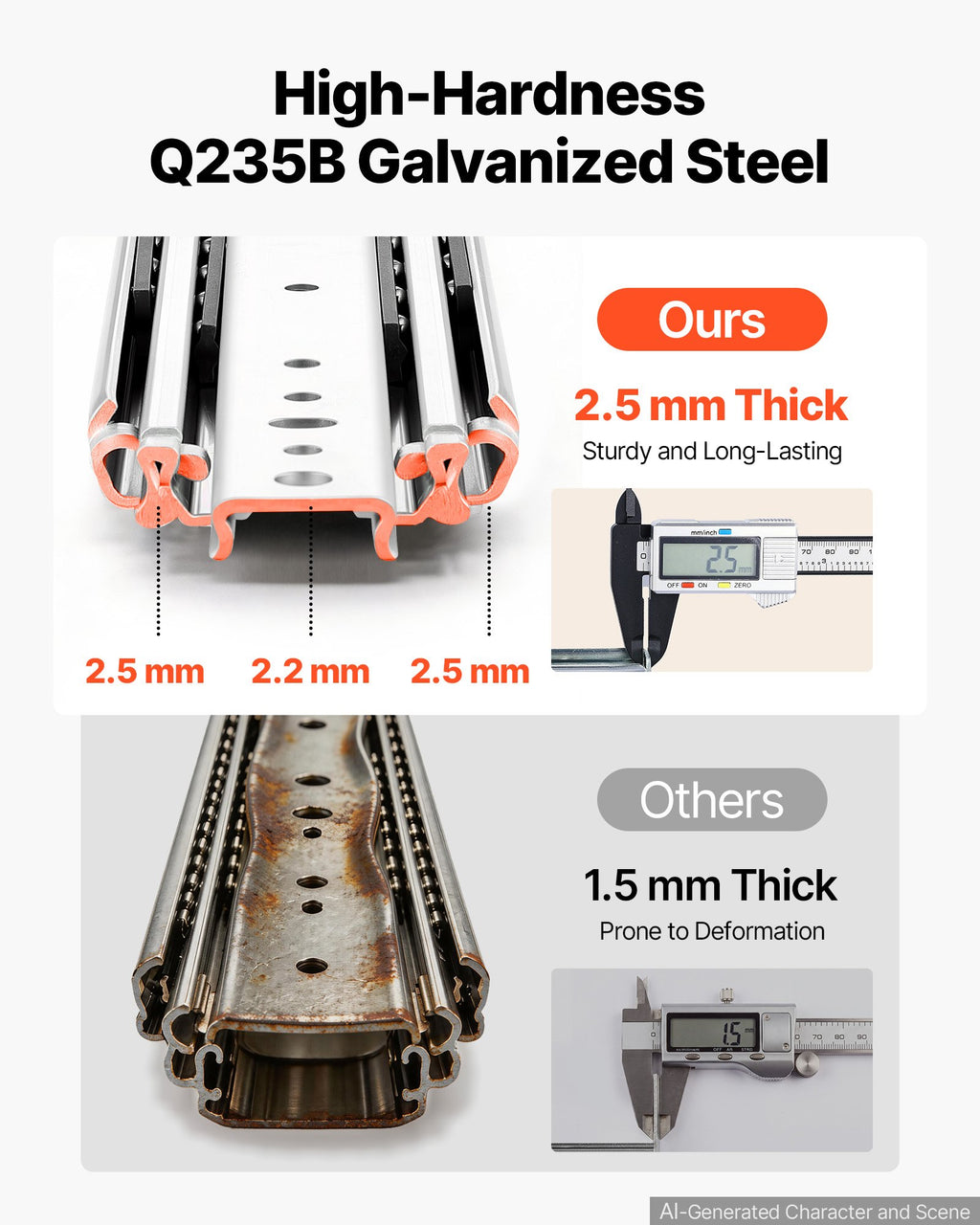

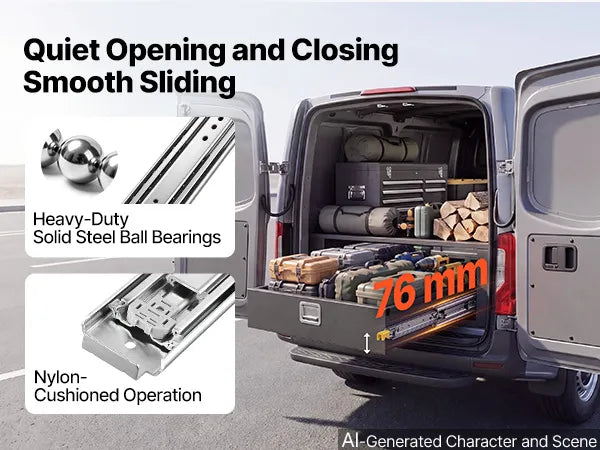

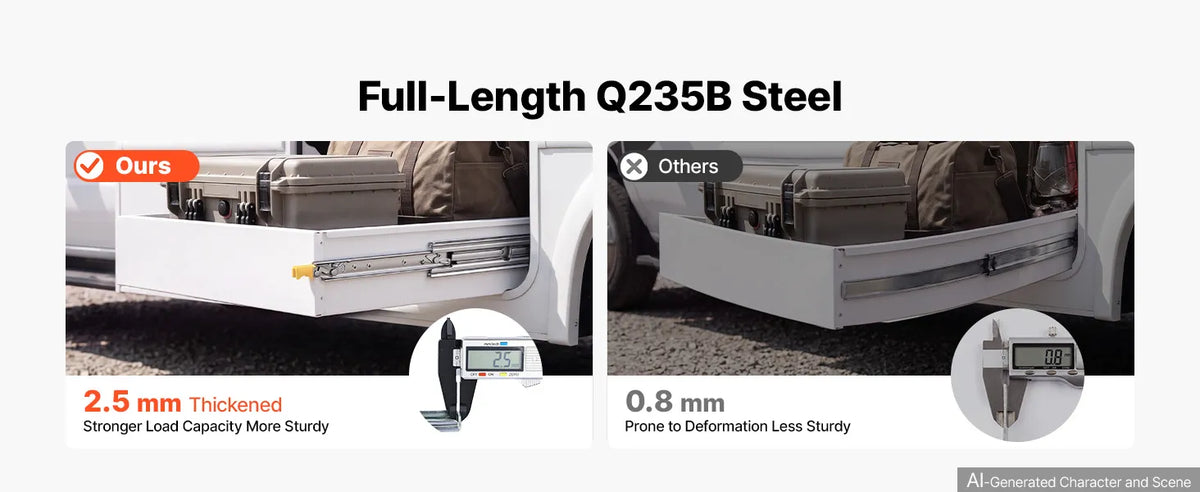

Glavni material je ogljikovo jeklo Q235B. Jeklena konstrukcija in kroglično vodenje sta namenjena stabilnemu pomikanju težjih predalov; zunanji in notranji profil morata biti vgrajena vzporedno, da se obremenitev enakomerno porazdeli.

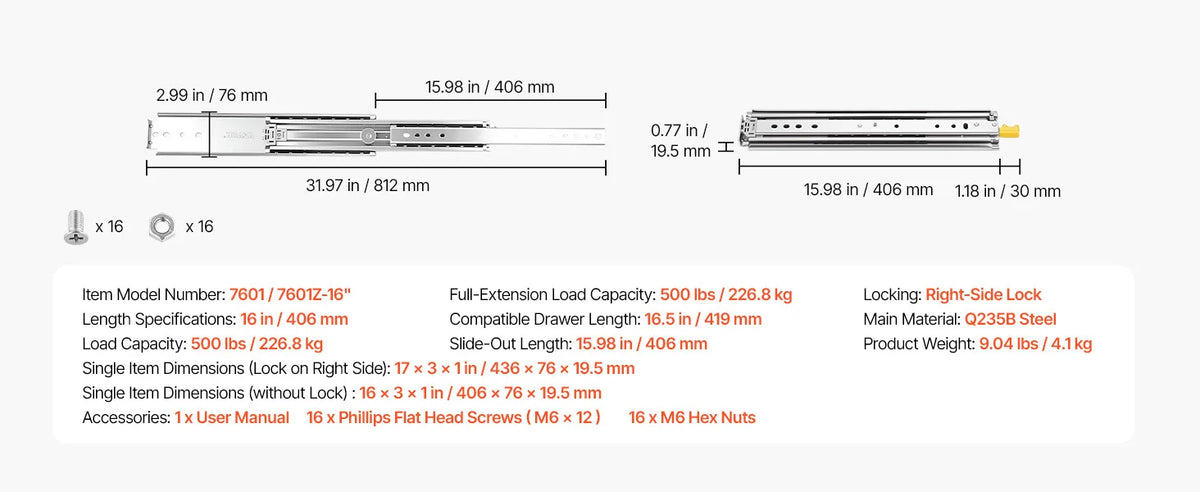

Tehnične specifikacije

Model 7601/7601Z-16"

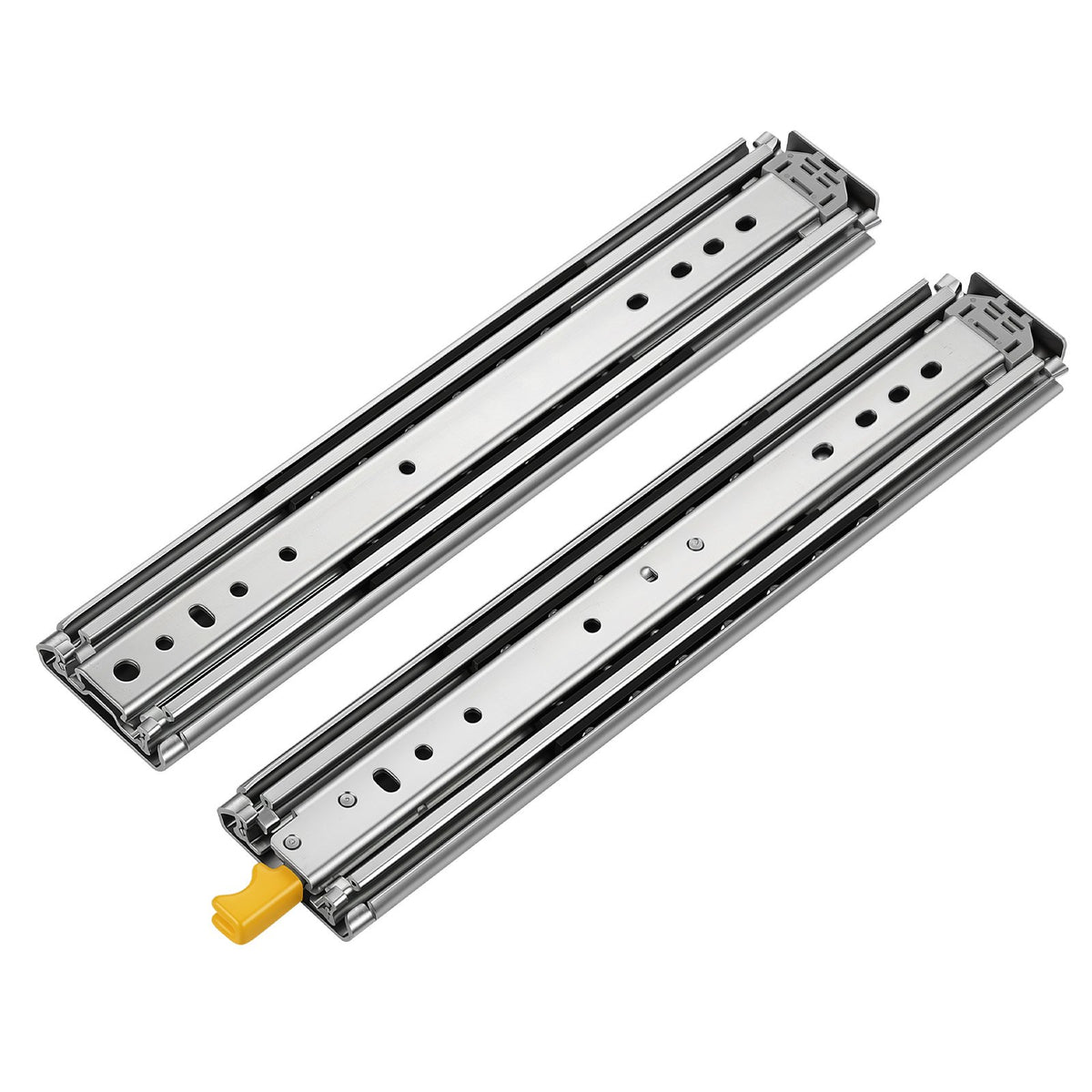

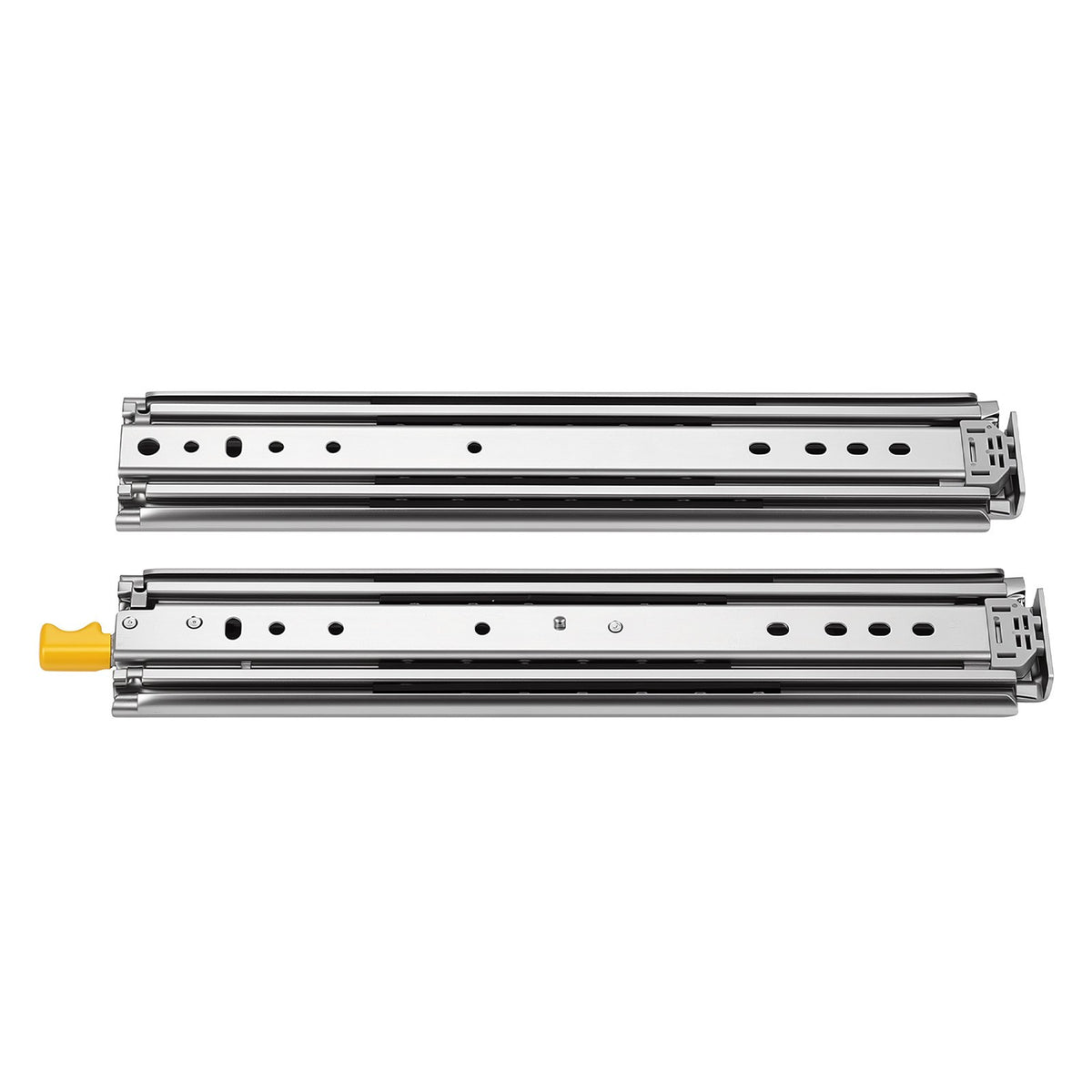

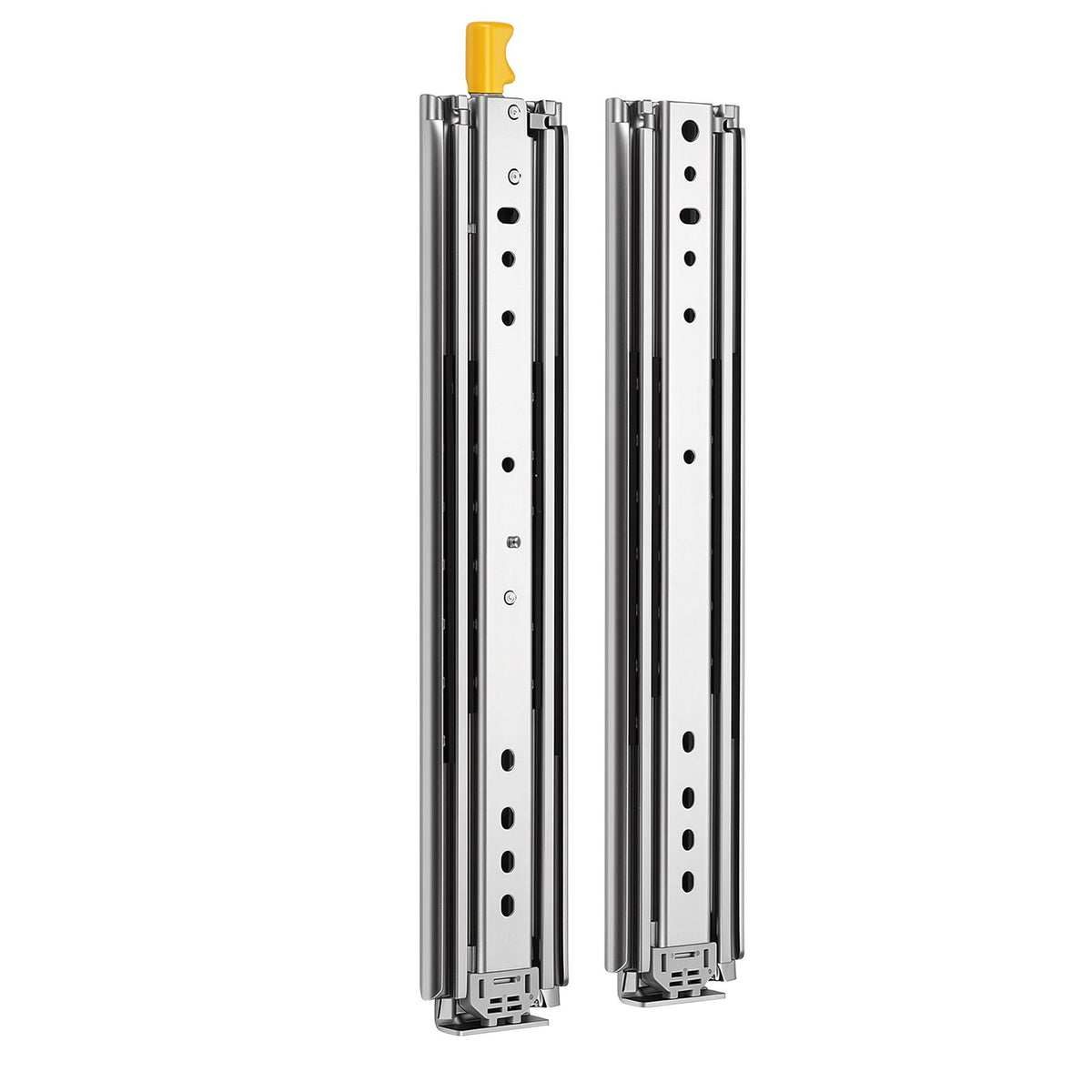

Izvedba Stranska montaža, tridelni polni izvlek
Nosilnost para pri polnem izvleku 226,8 kg
Največja deklarirana nosilnost para 226,8 kg
Pakiranje 1 par (2 vodili)
Zaklep Da
Teža kompleta 4,1 kg
Material Ogljikovo jeklo Q235B
Dolžina izvleka po specifikacijah 406 mm
Navedena ustrezna dolžina predala 41,9 cm
Mere vodila z zaklepom 17 x 3 x 1 in / 436 x 76 x 19,5 mm
Mere vodila brez zaklepnega vzvoda 16 x 3 x 1 in / 406 x 76 x 19,5 mm

Vsebina kompleta

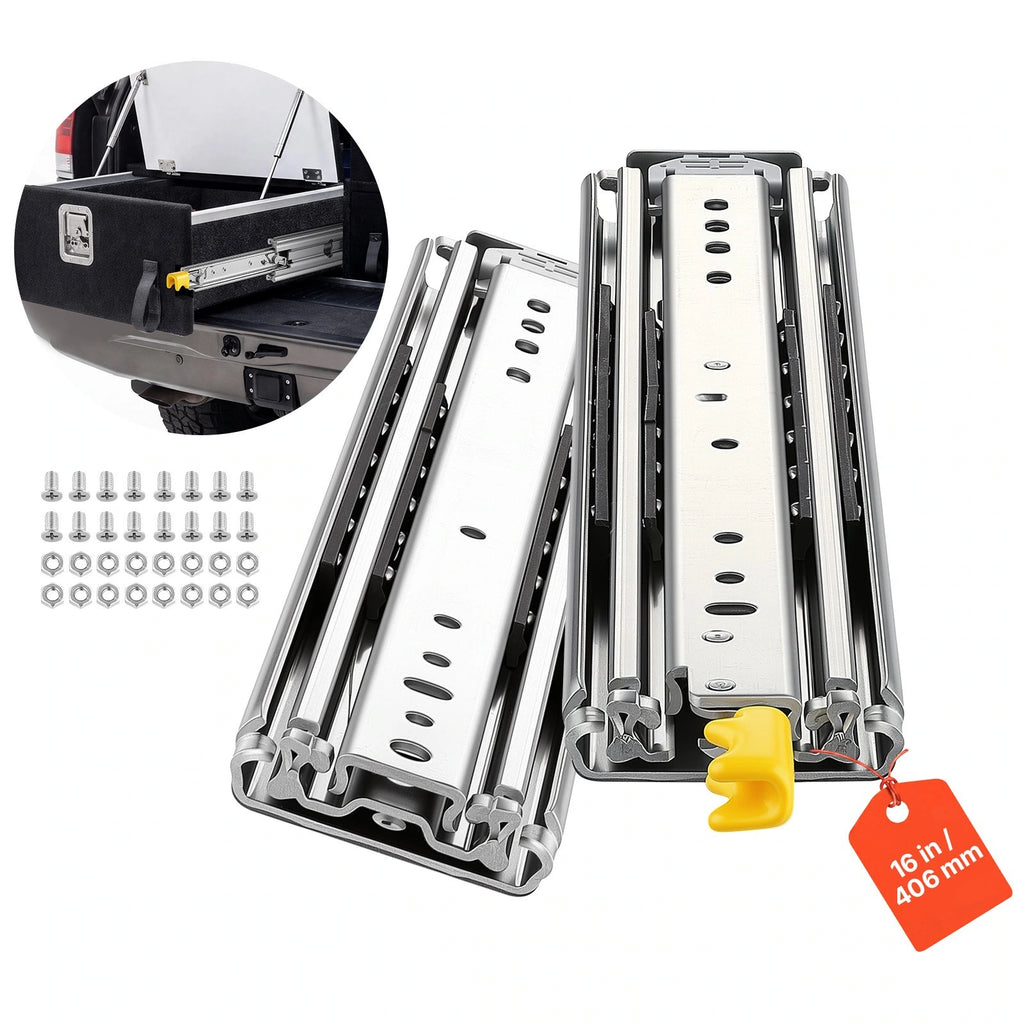

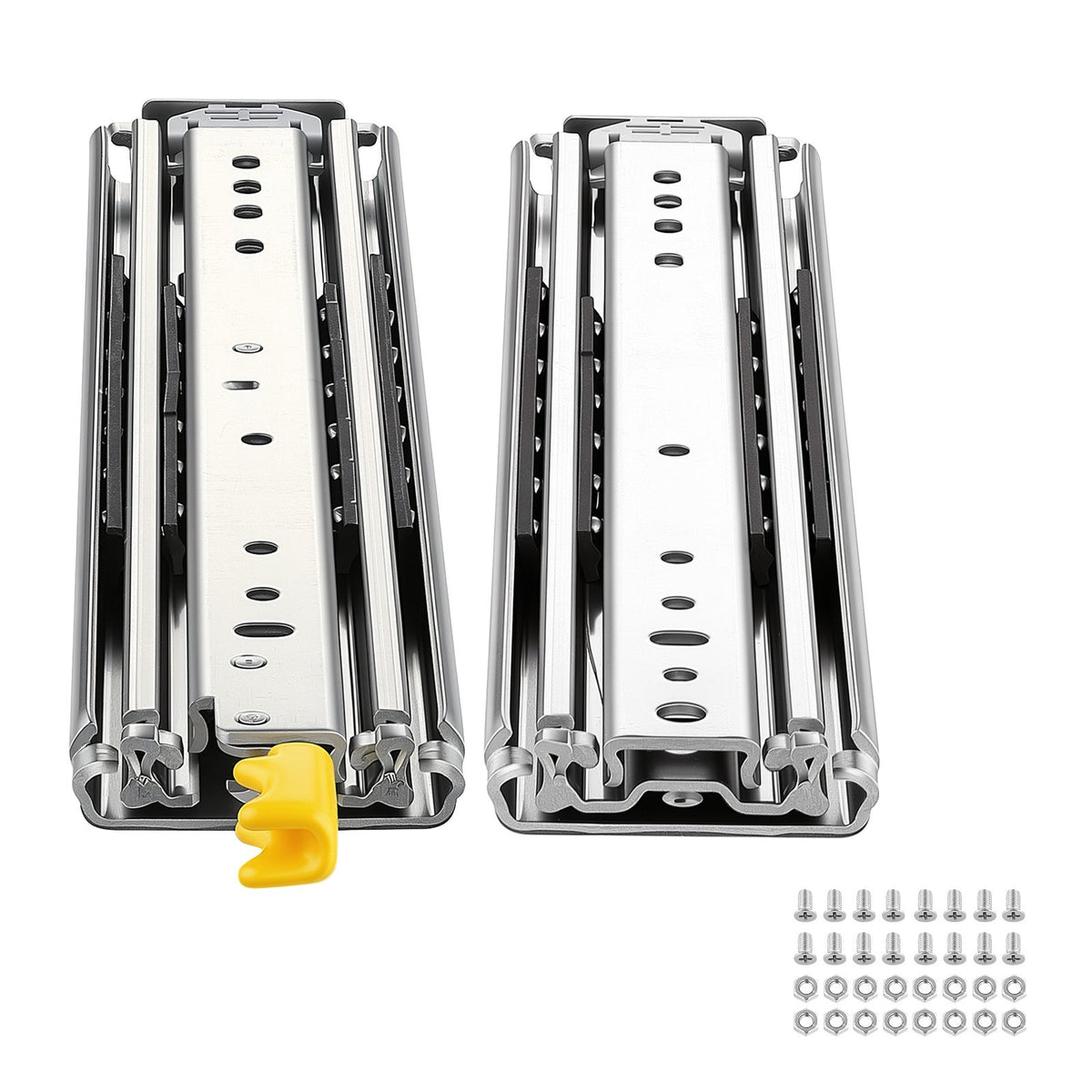

V kompletu je en par vodil, torej dva kosa za obe stranici predala. Vijaki in matice so prikazani med priloženimi deli. Pred vgradnjo izberite pritrditev, primerno materialu in debelini vaše nosilne konstrukcije. Pohištvo, predal, orodje in predmeti na prikazih uporabe niso vključeni.

Na kaj morate biti pozorni pri izbiri?

Izmerite predvideno globino predala in omare, preverite prostor za stransko montažo ter izberite dovolj veliko nosilnost pri polnem izvleku. Skupna teža predala in vsebine mora ostati znotraj dovoljenih vrednosti; montaža na dno ali drugačen položaj ni potrjena s temi podatki.

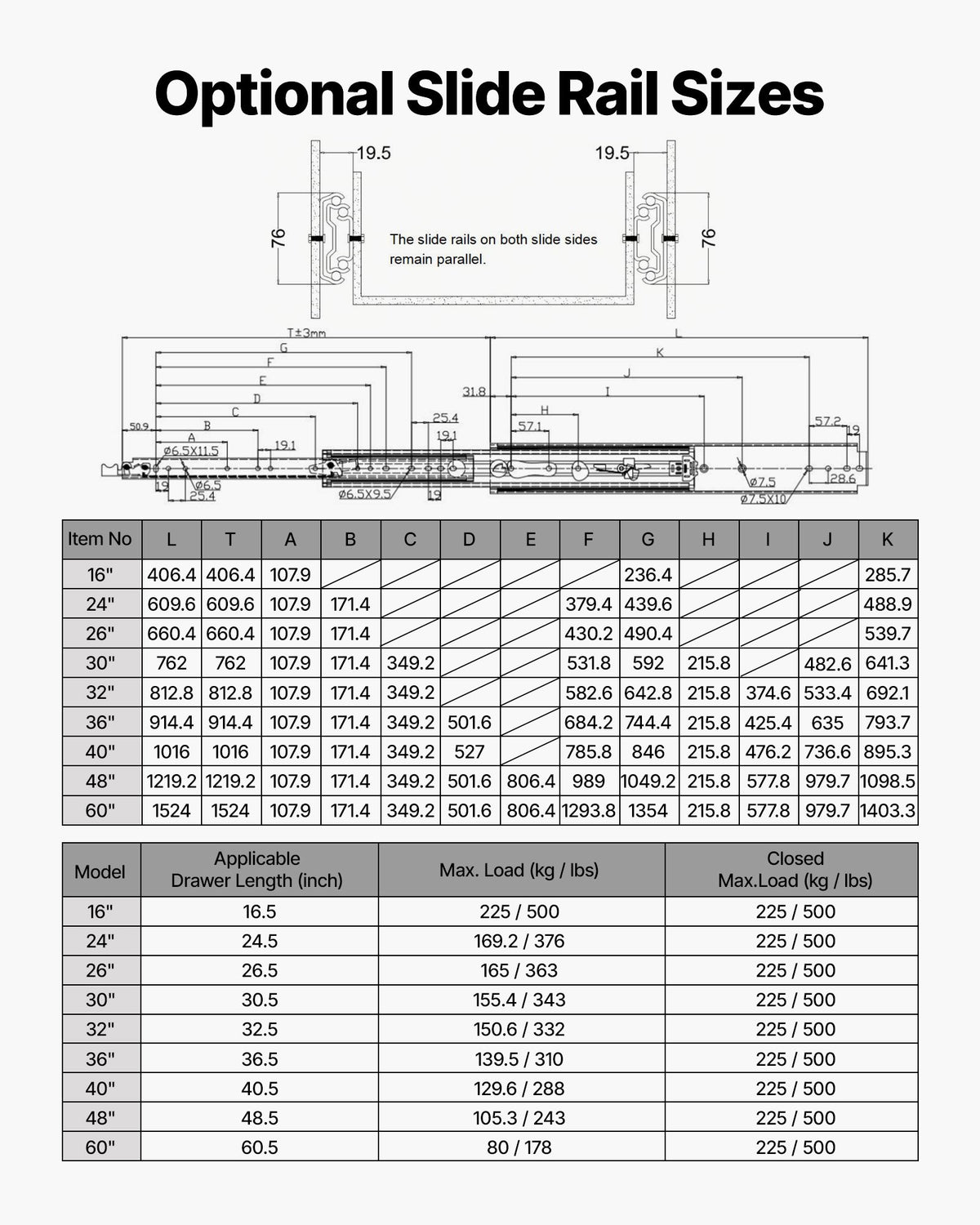

Primerjajte tudi druge dolžine v kategoriji teleskopska vodila za predale.
