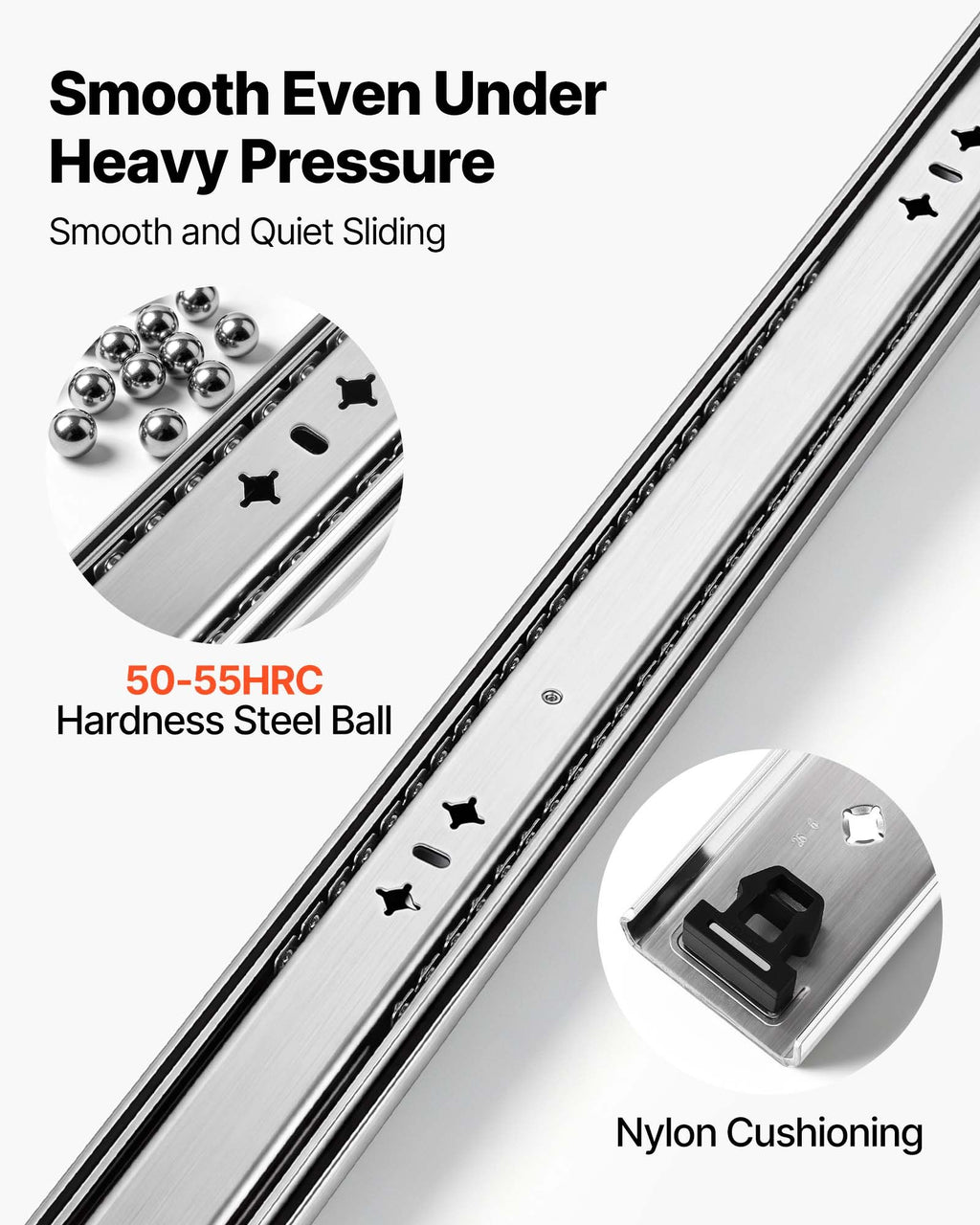

  • Teleskopska vodila za predale 900 mm: podrobnost krogličnega vodenja in jeklenih kroglic.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe.

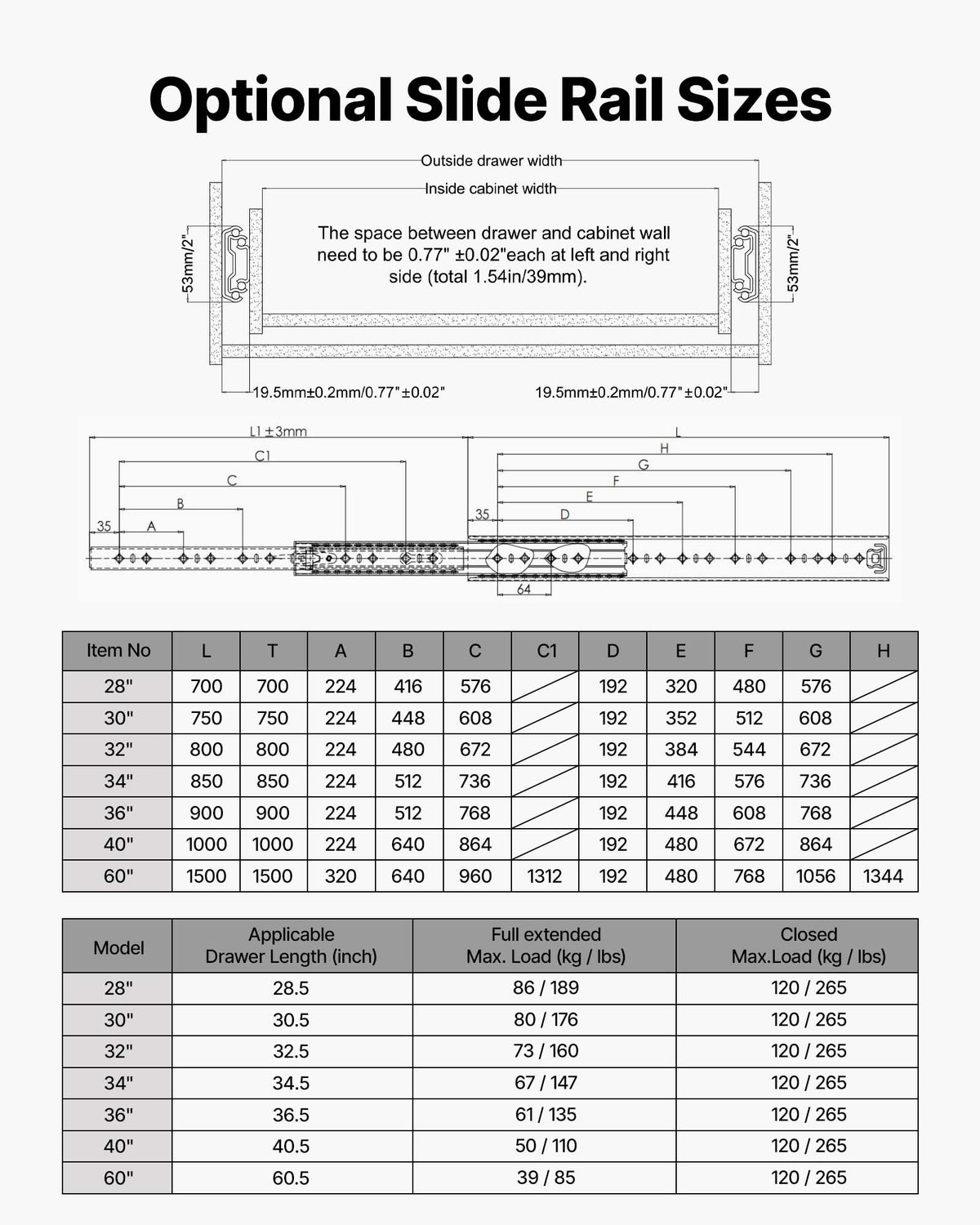

  • Teleskopska vodila za predale 900 mm: primerjalna risba mer in pregled različnih dolžin vodil.

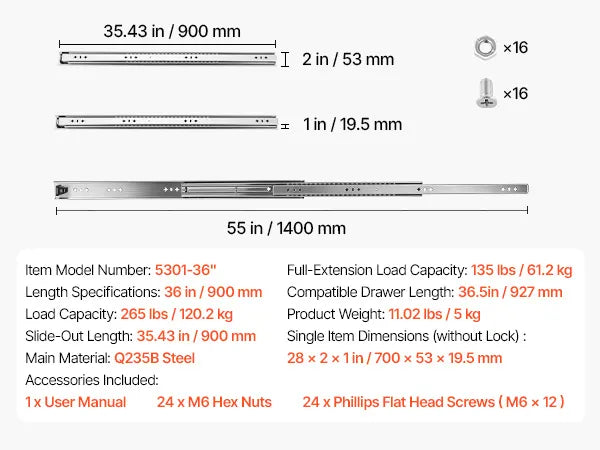

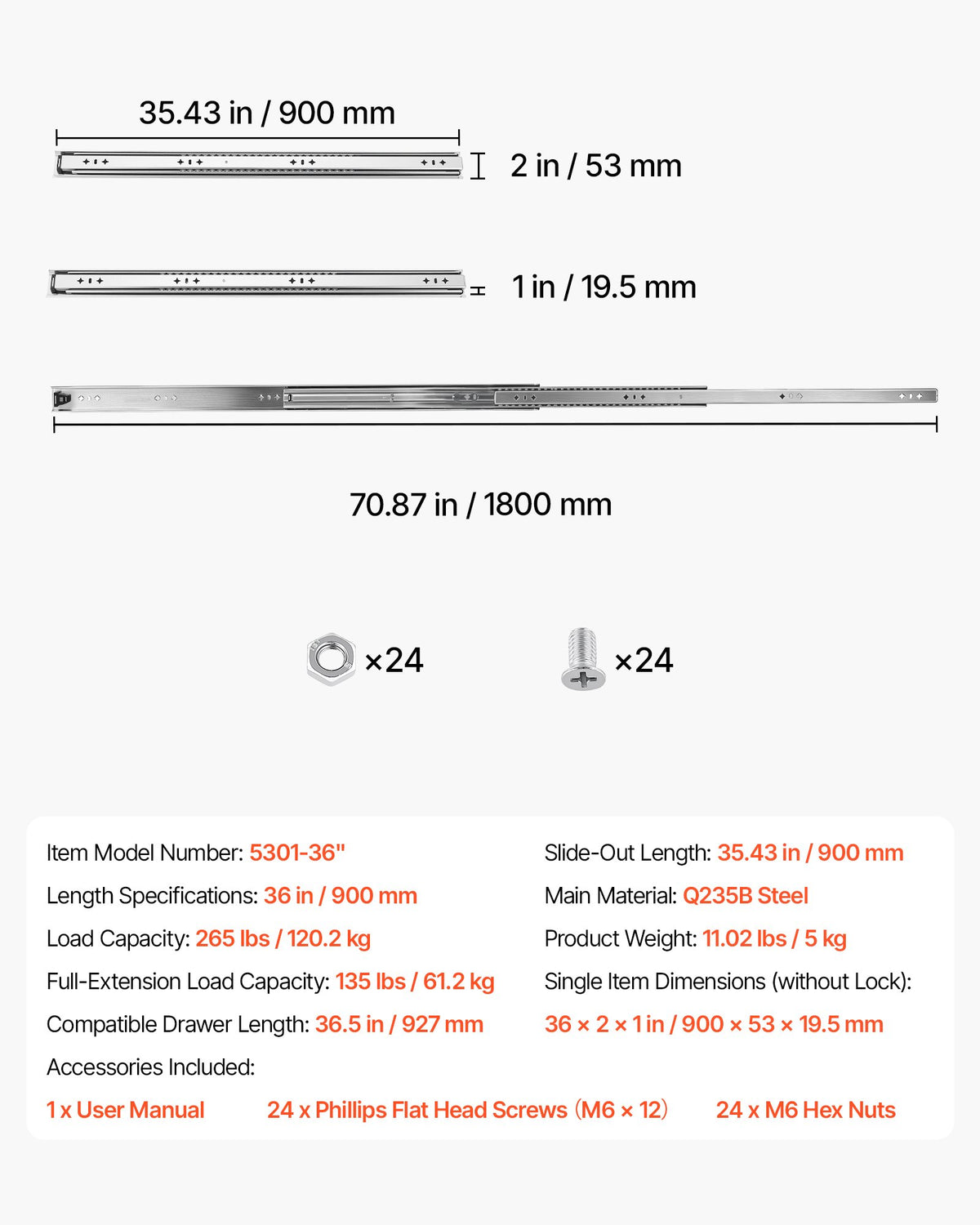

  • Teleskopska vodila za predale 900 mm: tehnična risba z merami, nosilnostjo in podatki modela.
  • Teleskopska vodila za predale 900 mm: prikaz vgrajenih vodil z izvlečenim predalom.

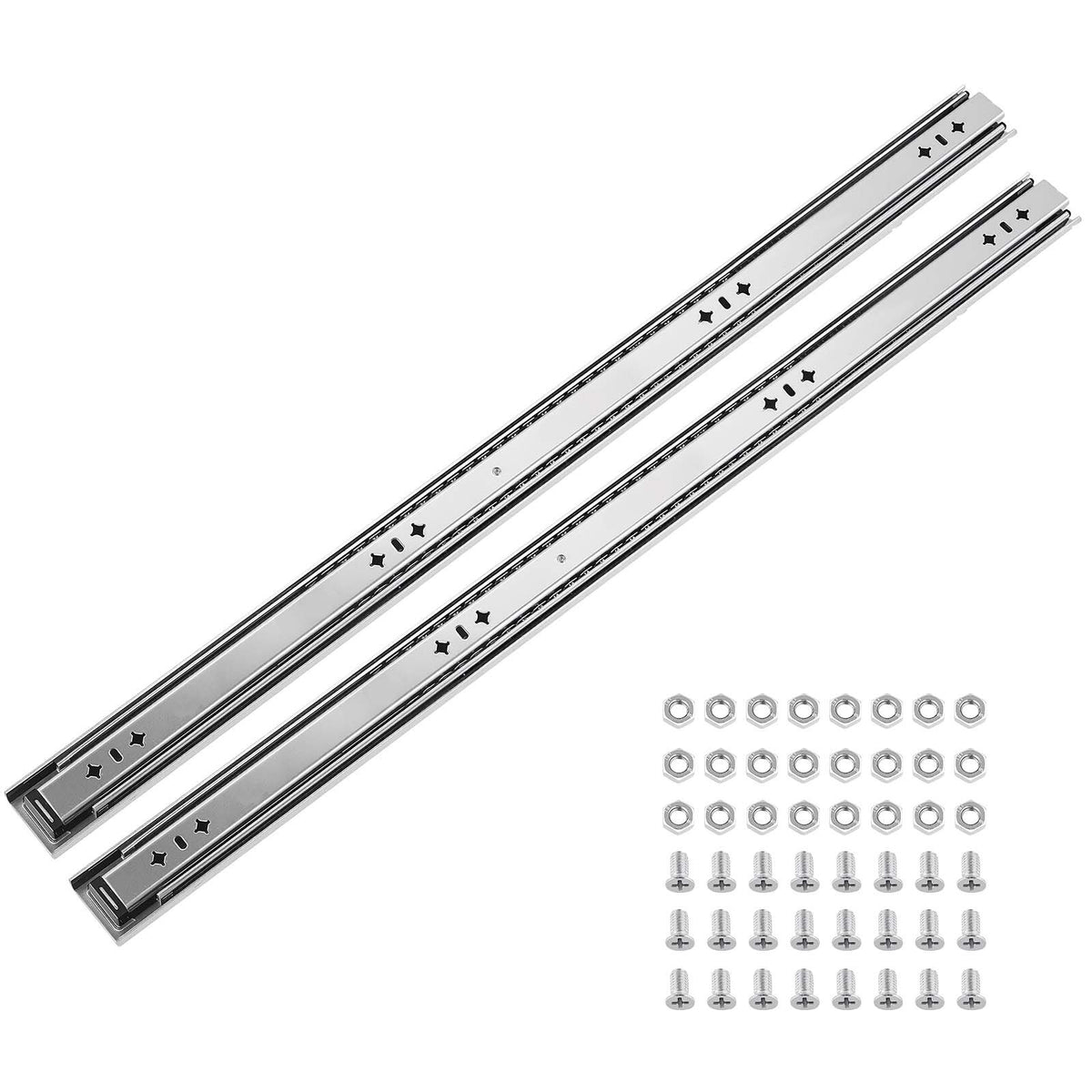

  • Teleskopska vodila za predale 900 mm: dodaten pogled na komplet vodil in pritrdilne dele.

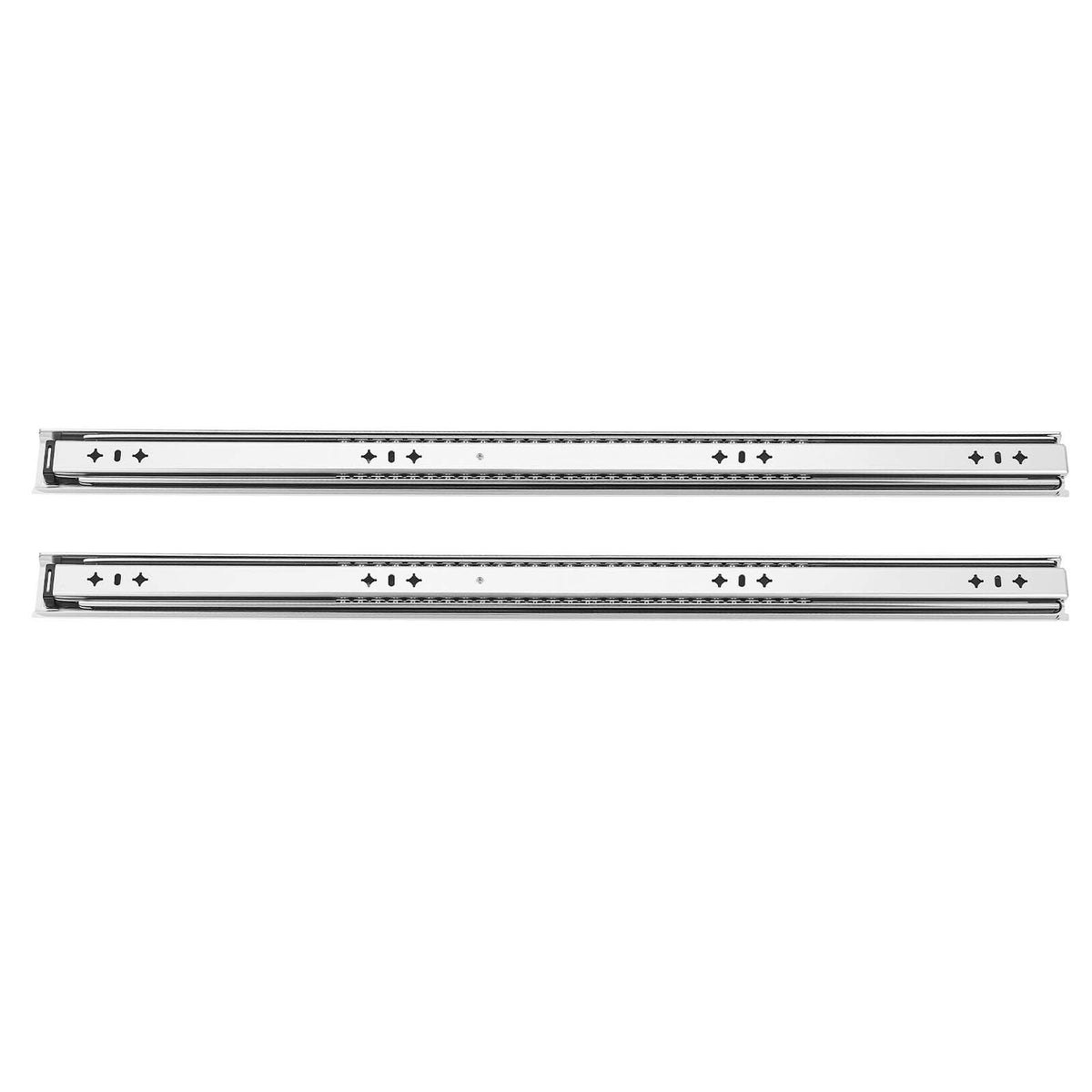

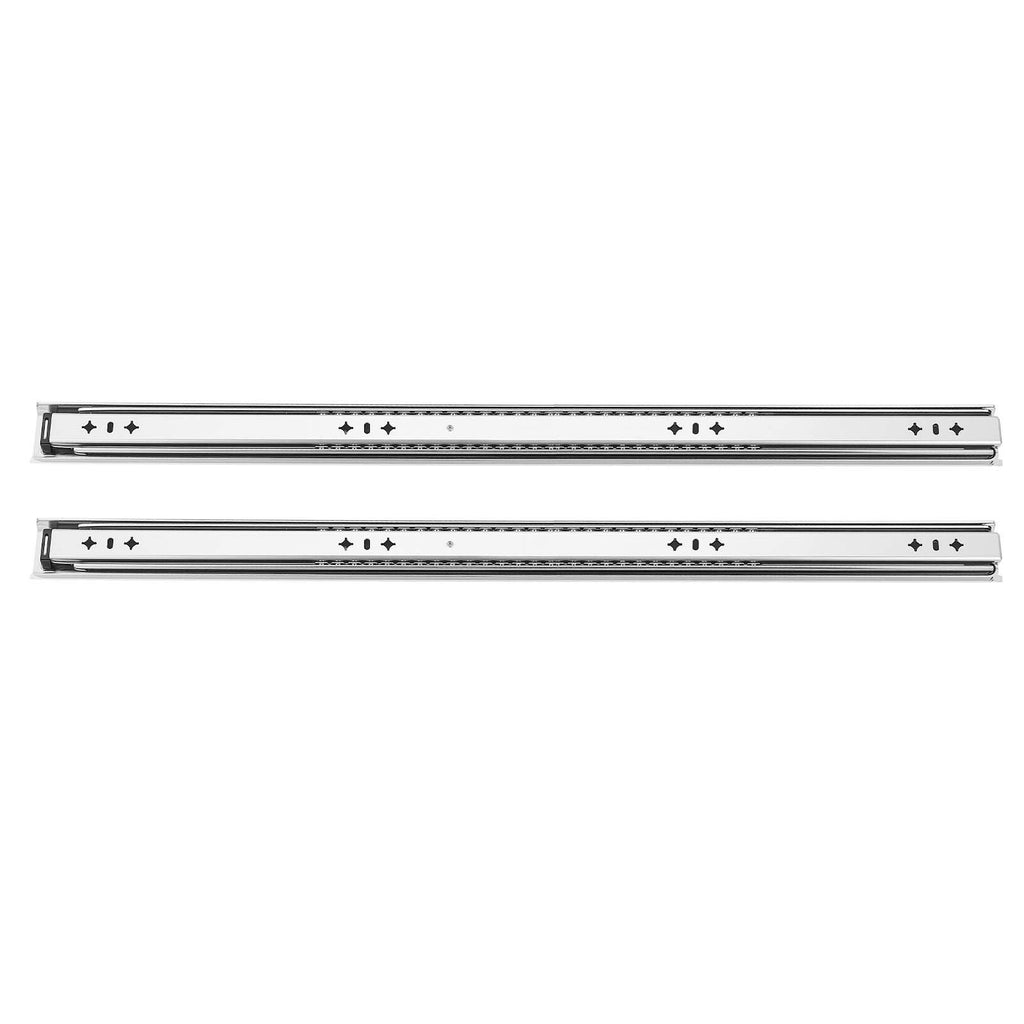

  • Teleskopska vodila za predale 900 mm: pogled na sestavljena vodila s strani.

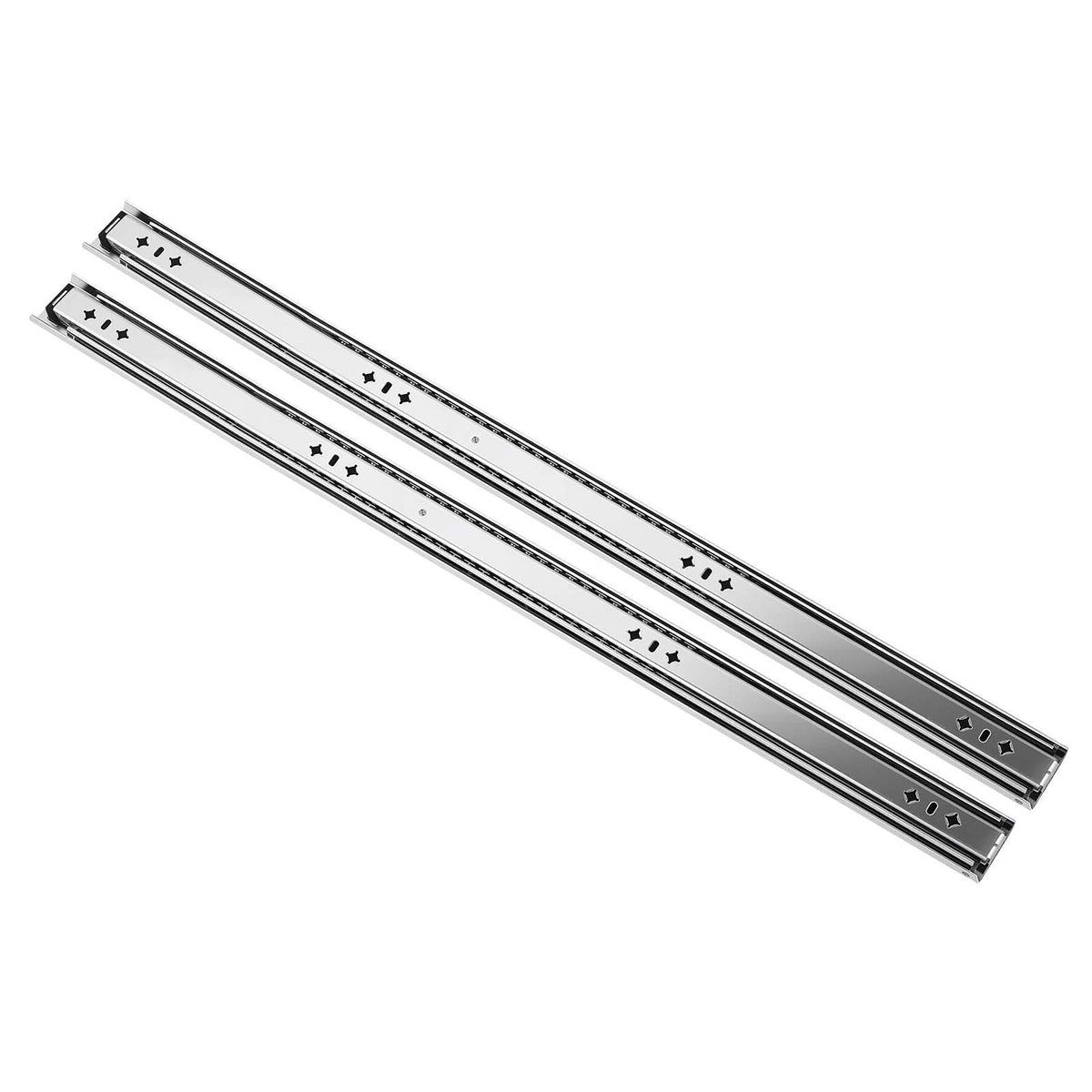

  • Teleskopska vodila za predale 900 mm: dodaten pogled na kovinska vodila in pritrdilne odprtine.

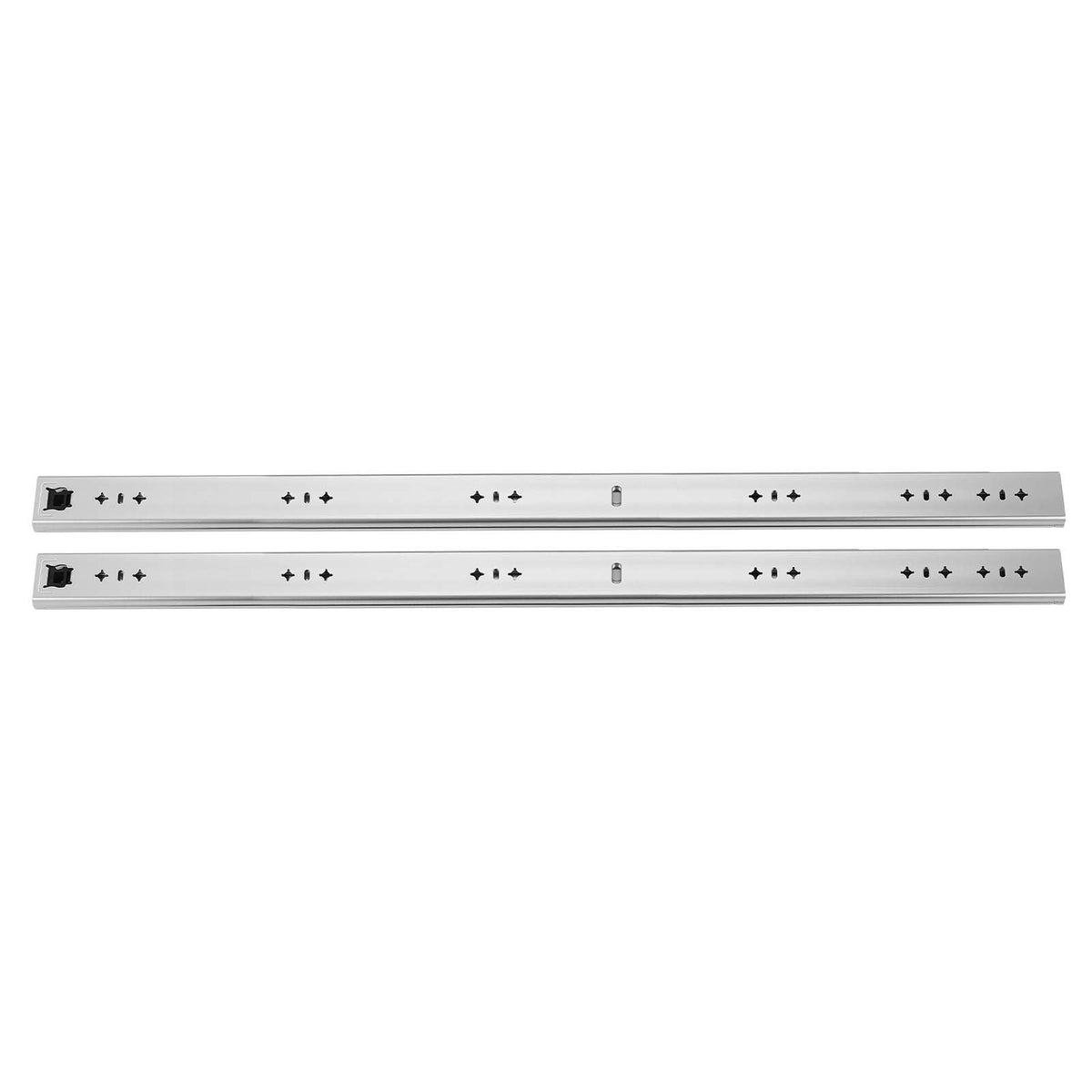

  • Teleskopska vodila za predale 900 mm: dodaten pogled na profil teleskopskih vodil.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.

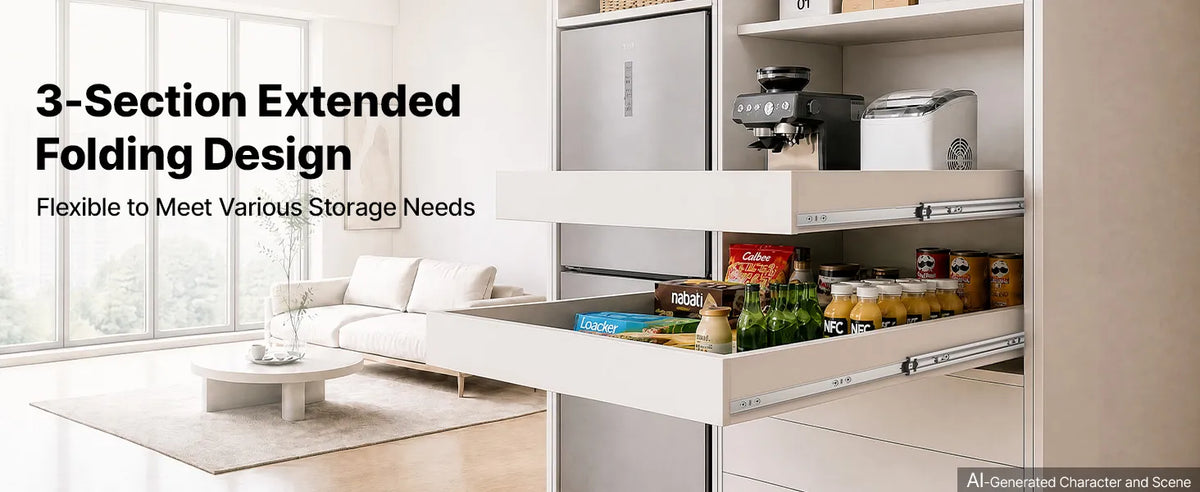

  • Teleskopska vodila za predale 900 mm: primer uporabe vodil pri izvlečnih policah ali predalih v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: primer uporabe vodil pri izvlečnih policah ali predalih v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: primerjalni prikaz materiala in debeline profilov vodila v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: primerjalni prikaz materiala in debeline profilov vodila v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri predalov v pralnici, pod stopnicami in v delavnici v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v pokončnem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri predalov v pralnici, pod stopnicami in v delavnici v pokončnem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v pokončnem prikazu.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: pogled na vodilo, pritrjeno na stranico predala v širokem prikazu.

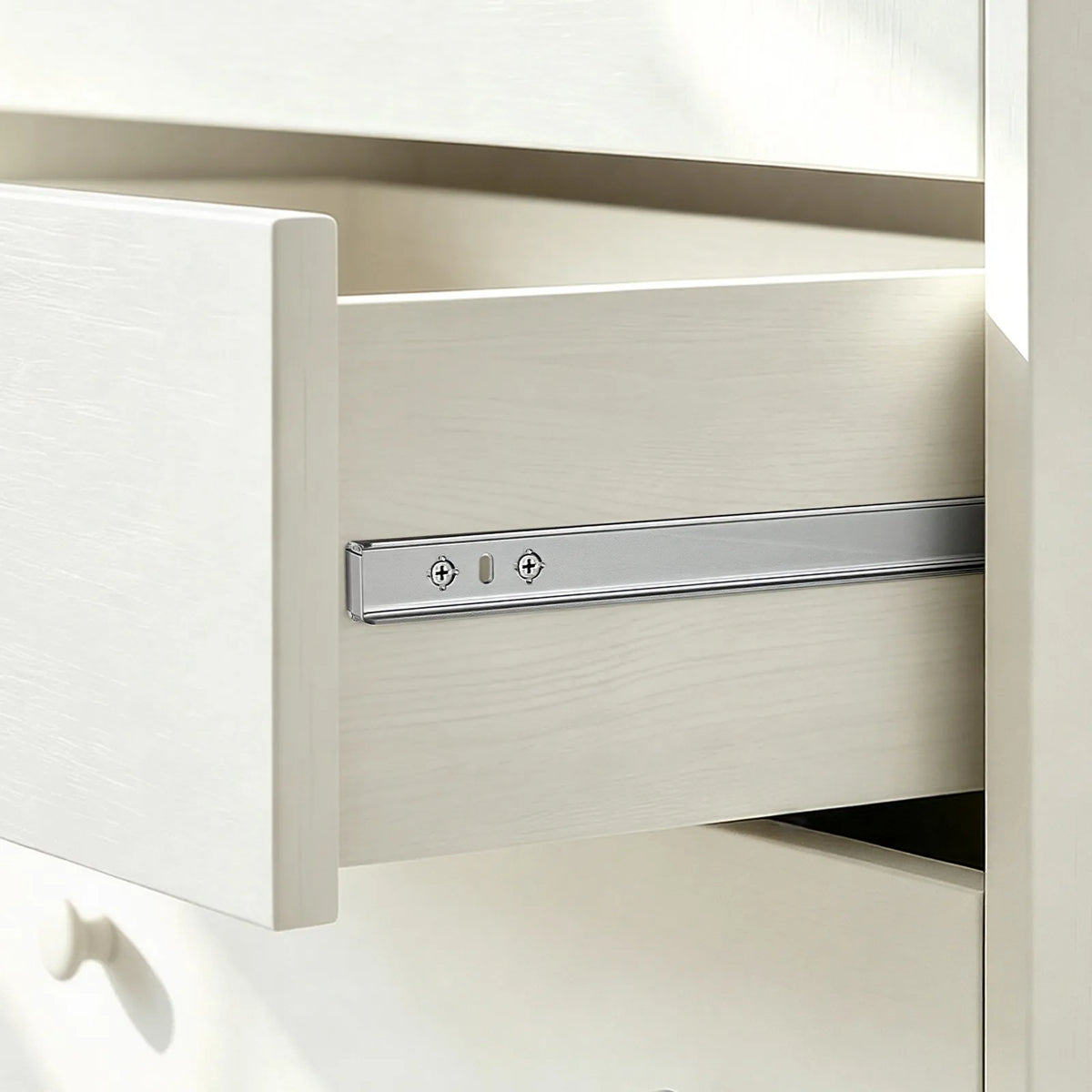

  • Teleskopska vodila za predale 900 mm: podrobnost vgrajenega vodila pri odprtem predalu v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: tehnična risba z merami, nosilnostjo in podatki modela v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: tehnična risba z merami, nosilnostjo in podatki modela v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: glavna fotografija kompleta vodil s pritrdilnimi deli.
  • Teleskopska vodila za predale 900 mm: primer uporabe vodil pri izvlečnih policah ali predalih.
  • Teleskopska vodila za predale 900 mm: primerjalni prikaz materiala in debeline profilov vodila.
  • Teleskopska vodila za predale 900 mm: podrobnost krogličnega vodenja in jeklenih kroglic.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe.
  • Teleskopska vodila za predale 900 mm: primerjalna risba mer in pregled različnih dolžin vodil.
  • Teleskopska vodila za predale 900 mm: tehnična risba z merami, nosilnostjo in podatki modela.
  • Teleskopska vodila za predale 900 mm: prikaz vgrajenih vodil z izvlečenim predalom.
  • Teleskopska vodila za predale 900 mm: dodaten pogled na komplet vodil in pritrdilne dele.
  • Teleskopska vodila za predale 900 mm: pogled na sestavljena vodila s strani.
  • Teleskopska vodila za predale 900 mm: dodaten pogled na kovinska vodila in pritrdilne odprtine.
  • Teleskopska vodila za predale 900 mm: dodaten pogled na profil teleskopskih vodil.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: primer uporabe vodil pri izvlečnih policah ali predalih v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: primer uporabe vodil pri izvlečnih policah ali predalih v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: primerjalni prikaz materiala in debeline profilov vodila v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: primerjalni prikaz materiala in debeline profilov vodila v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost kovinske površine vodila in prikaz površinske zaščite v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: podrobnost vodil z blažilnim elementom in drsnim mehanizmom v pokončni grafiki.
  • Teleskopska vodila za predale 900 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri predalov v pralnici, pod stopnicami in v delavnici v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri uporabe izvlečnih predalov in polic pri shranjevanju v pokončnem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri predalov v pralnici, pod stopnicami in v delavnici v pokončnem prikazu.
  • Teleskopska vodila za predale 900 mm: primeri mobilnih izvlečnih rešitev za delovno in industrijsko opremo v pokončnem prikazu.
  • Teleskopska vodila za predale 900 mm: dodaten prikaz izdelka, njegove izvedbe ali uporabe v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: pogled na vodilo, pritrjeno na stranico predala v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: podrobnost vgrajenega vodila pri odprtem predalu v širokem prikazu.
  • Teleskopska vodila za predale 900 mm: tehnična risba z merami, nosilnostjo in podatki modela v prikazni grafiki.
  • Teleskopska vodila za predale 900 mm: tehnična risba z merami, nosilnostjo in podatki modela v pokončni grafiki.
Teleskopska vodila za predale 900 mm, 61,2 kg, brez zaklepa (par)

Teleskopska vodila za predale 900 mm, 61,2 kg, brez zaklepa (par)

€59,00 EUR

Cena vključuje 22% DDV

 Na zalogi

Teleskopska vodila za predale 900 mm so namenjena izdelavi izvlečnih predalov in polic, pri katerih potrebujete dostop do celotne odlagalne površine. Tridelna izvedba s krogličnim vodenjem omogoča polni izvlek, stranska vgradnja pa je primerna za delavniške omare, pohištvo po meri in druge ustrezno zasnovane nosilne konstrukcije.

Nosilnost in način uporabe

Pri tej izvedbi znaša navedena nosilnost para pri polnem izvleku 61,2 kg, medtem ko je največja deklarirana nosilnost 120,2 kg. Pri izbiri upoštevajte predvsem obremenitev v odprtem položaju, vključno s težo predala in vsebine. Za doseganje deklariranih vrednosti sta pomembna čvrsta nosilna konstrukcija in natančna vzporedna montaža obeh vodil.

Izvedba brez zaklepa je primerna za izvlečne police in predale, kjer želite neposredno odpiranje brez sproščanja zapornega vzvoda. Če predal vgradite v vozilo ali na mesto, kjer se lahko sam premakne, je treba zadrževanje predala rešiti ločeno.

Priprava na vgradnjo

Glavni material je ogljikovo jeklo Q235B. Jeklena konstrukcija in kroglično vodenje sta namenjena stabilnemu pomikanju težjih predalov; zunanji in notranji profil morata biti vgrajena vzporedno, da se obremenitev enakomerno porazdeli.

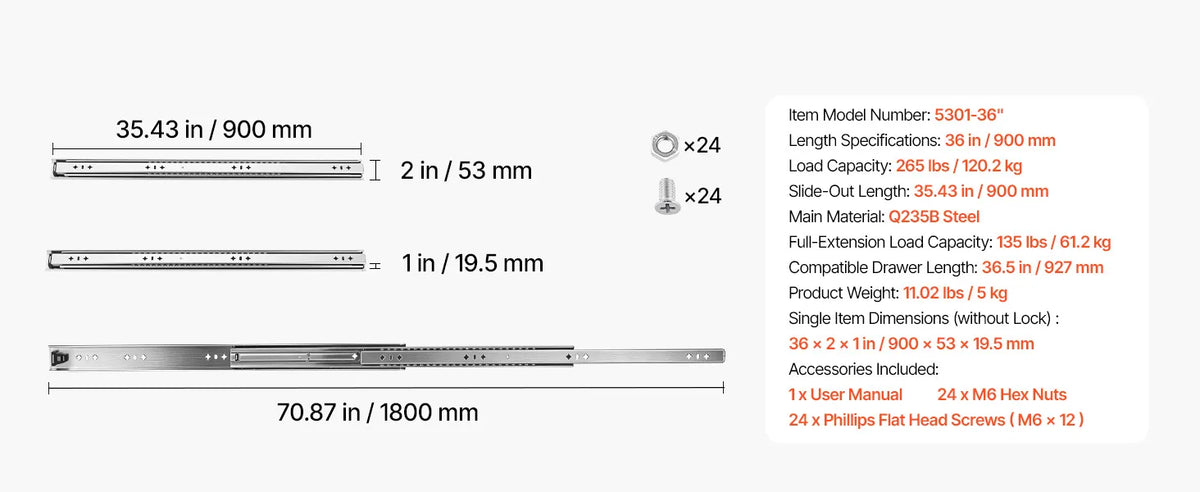

Tehnične specifikacije

Model 5301-36"
Izvedba Stranska montaža, tridelni polni izvlek
Nosilnost para pri polnem izvleku 61,2 kg
Največja deklarirana nosilnost para 120,2 kg
Pakiranje 1 par (2 vodili)
Zaklep Brez zaklepa
Teža kompleta 5 kg
Material Ogljikovo jeklo Q235B
Dolžina izvleka po specifikacijah 900 mm
Navedena ustrezna dolžina predala 92,7 cm
Mere izdelka po specifikacijah 36 x 2 x 1 in / 900 x 53 x 19,5 mm

Vsebina kompleta

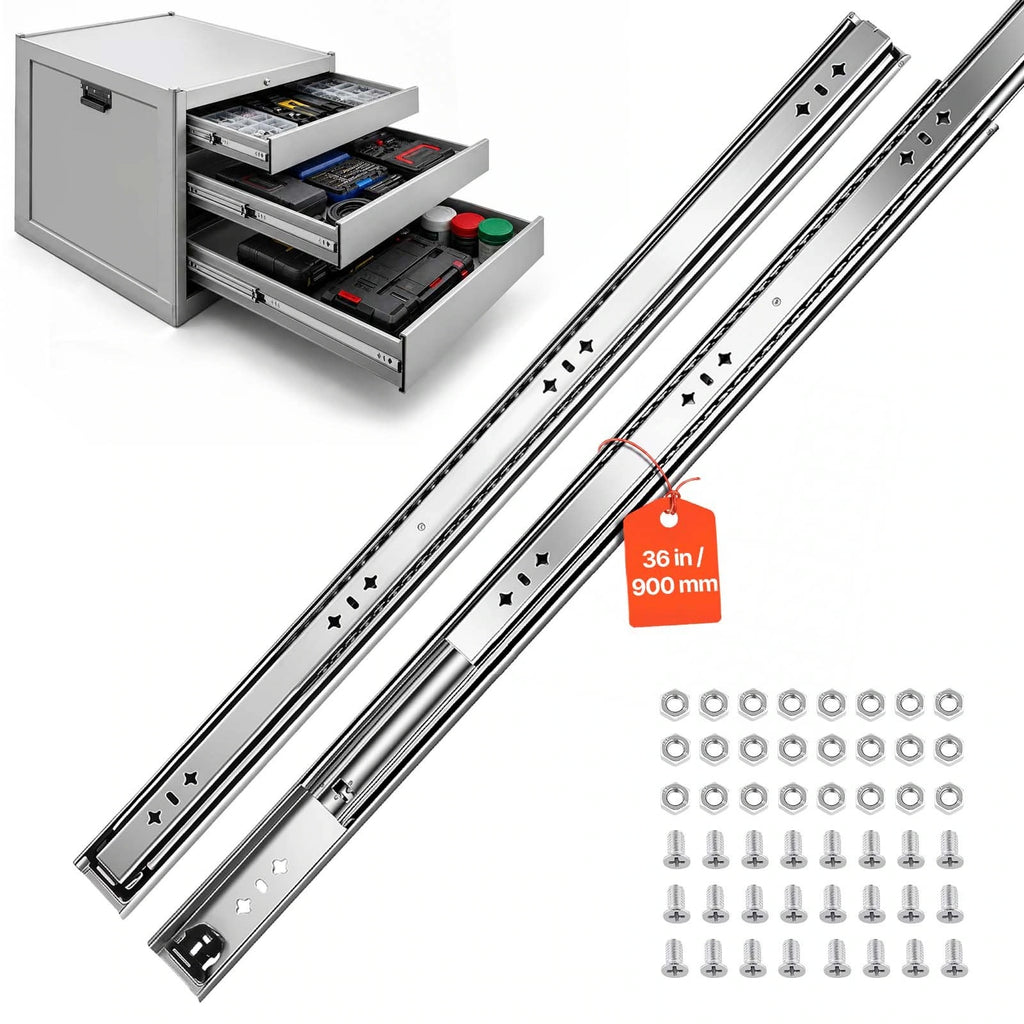

V kompletu je en par vodil, torej dva kosa za obe stranici predala. Vijaki in matice so prikazani med priloženimi deli. Pred vgradnjo izberite pritrditev, primerno materialu in debelini vaše nosilne konstrukcije. Pohištvo, predal, orodje in predmeti na prikazih uporabe niso vključeni.

Podatki za potrditev pred naročilom: pri tej izvedbi se nekatere dobaviteljeve navedbe dolžine razlikujejo. Natančno montažno dolžino je treba potrditi glede na model in tehnično risbo.

Na kaj morate biti pozorni pri izbiri?

Izmerite predvideno globino predala in omare, preverite prostor za stransko montažo ter izberite dovolj veliko nosilnost pri polnem izvleku. Skupna teža predala in vsebine mora ostati znotraj dovoljenih vrednosti; montaža na dno ali drugačen položaj ni potrjena s temi podatki.

Primerjajte tudi druge dolžine v kategoriji teleskopska vodila za predale.
